2-1 1 2 2.2 生产设计画面 以下说明「生产设计」画面中各按钮的内容。 「生产设计」画面 1 4 2 3 5 7 8 9 10 11 12 13 14 15 6 26203-M7-00 按钮名称 功能 1 履历 可以进行生产履历的保存及履历 1 、 2 项目中必要项目的选择、保存、清除和媒体的取出。 2 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加 / 删除，设置密码等。 3 版本 显示应用软件、系统等的版本信息。…
2-10
2
错误画面

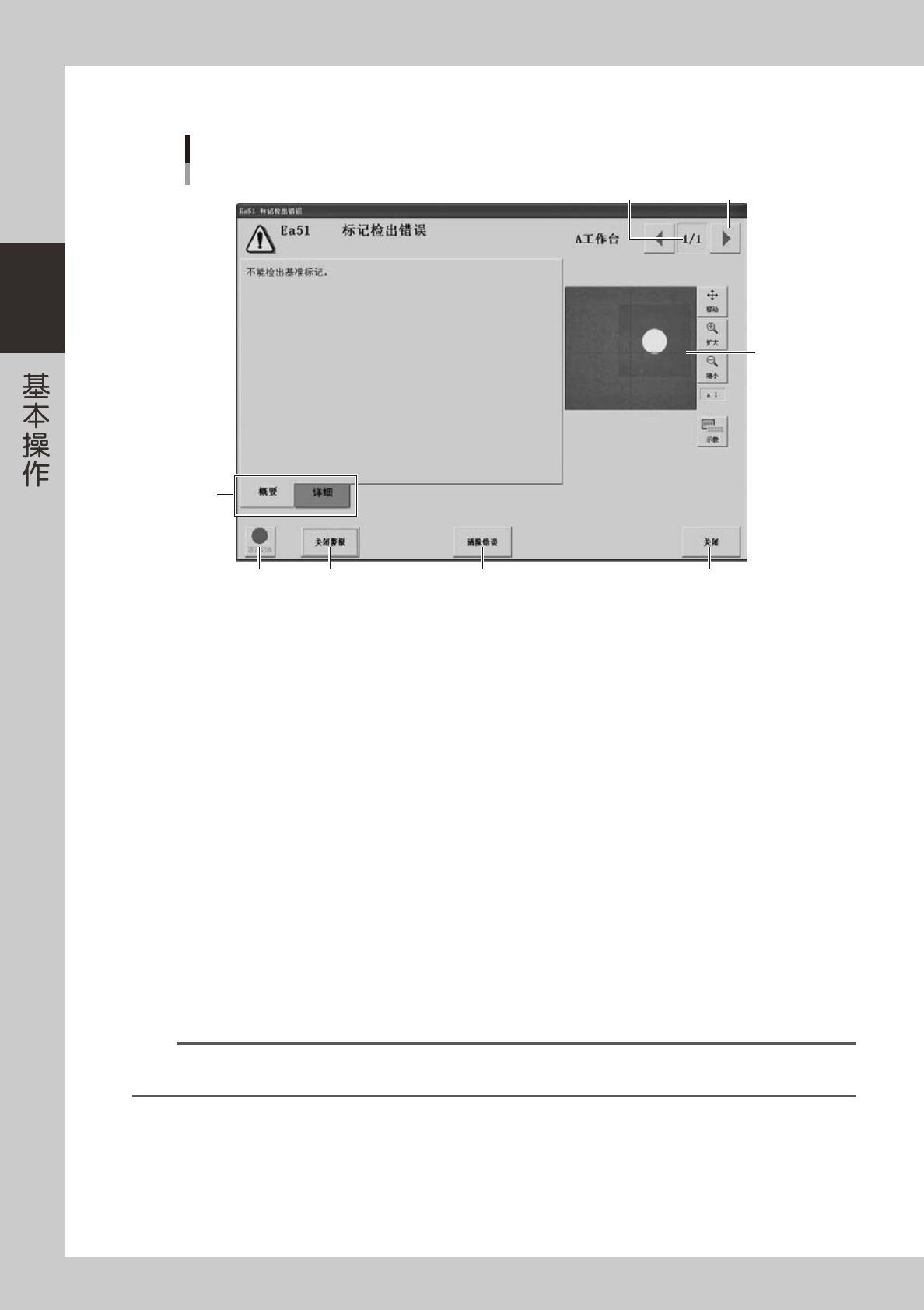

错误画面的构成示例
1
2
3
6 7
4 5
[切换错误]按钮
标记检出错误
26202-M7-00
1. 显示错误数量
显示当前错误和错误总数。有多个错误出现时，按左右 [ 切换错误 ] 按钮，切换至其它错误画面。
2. 信息切换选项卡
概要
显示适合操作人员用的信息。
详细
显示适合管理人员、维修保养人员用的信息。无信息，则不显示此选项卡。
3. 显示识别图像 ( 显示元件吸附、标记识别时的错误画面 )
进行元件吸附、标记识别等图像处理，发生错误时，显示错误图像。
4. [ 关闭警报 ]
关闭蜂鸣器。
5. [ 清除错误 ]
清除出现的错误。
6. [ 语言切换 ] 按钮
可以切换对话框中所显示的语言种类。
7. [ 关闭 ] 按钮
不清除错误，关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面后，按 [ 监控屏 ] 按钮，打开「生产」选项卡，可确认错误发生的位置。按「生产」监控画面的
[ 显示错误 ] 按钮，可显示错误信息。关于「生产」监控画面，参阅第 3 章「开始生产和结束生产」。
2-11
2

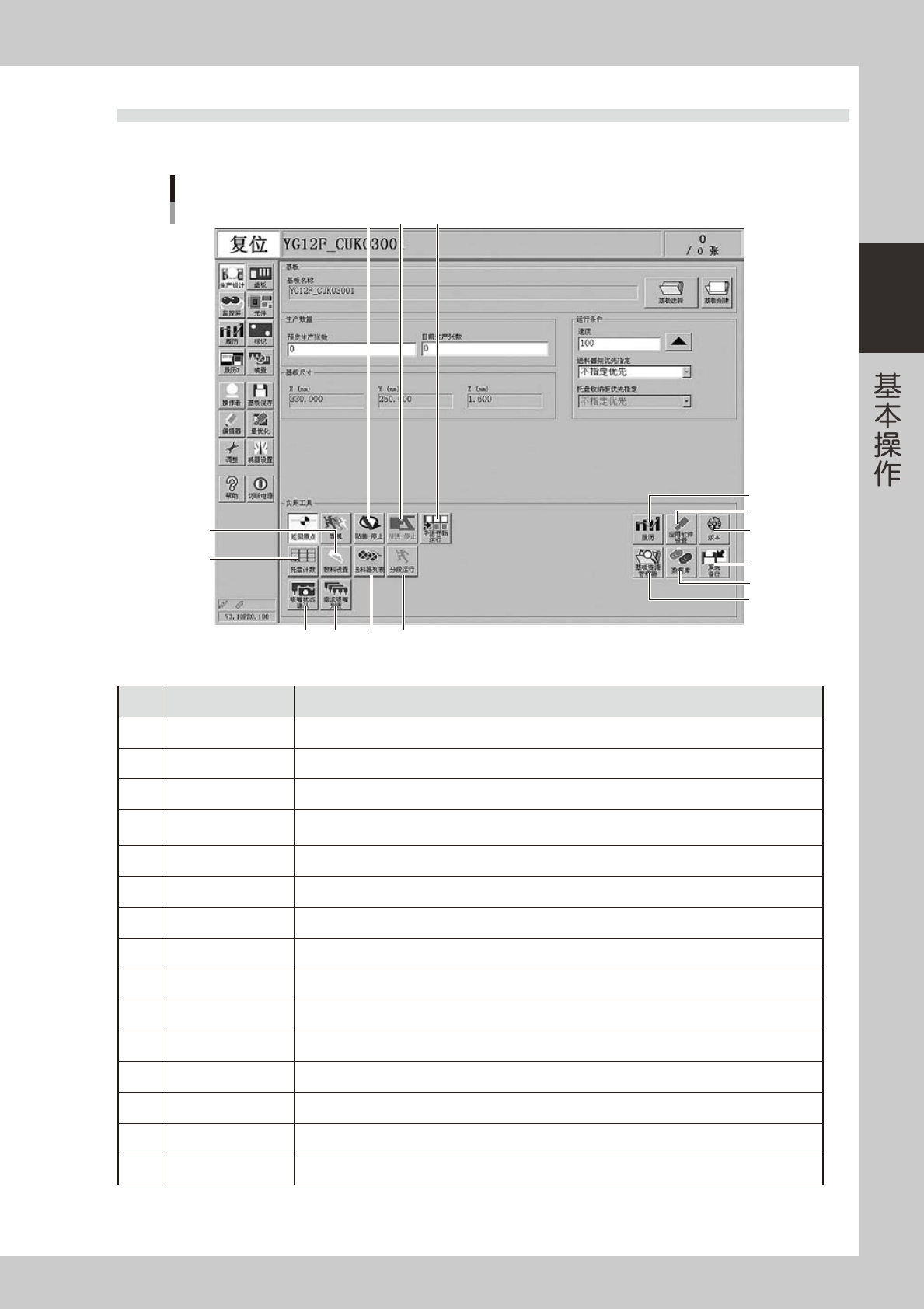

2.2 生产设计画面
以下说明「生产设计」画面中各按钮的内容。
「生产设计」画面
1
4
2
3
5
7 8 9
10111213
14
15
6
26203-M7-00
按钮名称 功能
1
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
2
应用软件设置 可以进行有关机器画面显示的设置和操作者的添加 / 删除，设置密码等。
3
版本 显示应用软件、系统等的版本信息。
4
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装备信息、基本坐标等复原机器时必要数据的
备份和复原操作。
5
数据库 可以备份或复原有关生产中必要的元件和标记信息的数据库，以及设置数据库的所在位置。
6
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等。
7
贴装 - 停止 可以确认贴装结果，使基板不流入下位机。
8
传送 - 停止 贴装的基板传向下位机后机器停止运行。
9
中途开始运行 贴装中，由于某种原因使机器停机并复位后，想要继续在下一个贴装位置开始贴装时使用。
10
分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置暂时停止运行时使用。
11
送料器列表 进行生产准备时，可以确认当前要生产的元件种类和安装位置。
12
需求吸嘴列表 显示当前要使用的吸嘴列表。
13
吸嘴状态确认 获取芯片元件用吸嘴前端的状态时可以确认吸嘴前端的脏污状态。
14
托盘计数 可以显示盘装元件到当前为止的使用数量。
15
散料设置 目前尚不能使用。
2-12
2
2.3 装置画面
说明「装置」画面内的手动操作按钮。

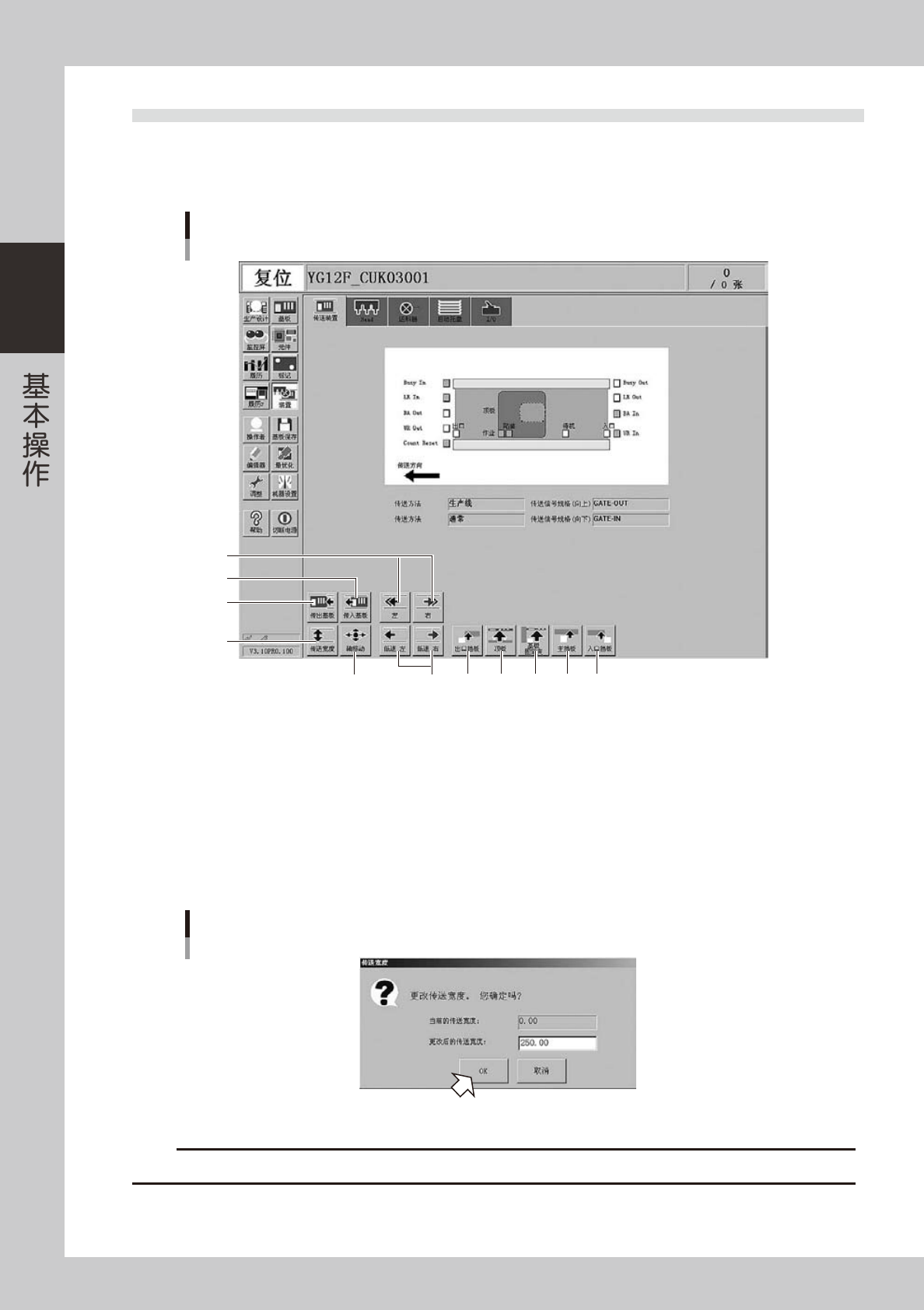

■传送装置手动操作
1
传送装置手动按钮
3
2
5
6
7 8 9 10 114
26204-M7-00
1. [ 传入基板 ] 按钮
从入口或待机位置移动基板至安装位置并固定。
2. [ 传出基板 ] 按钮
解除基板的固定状态将基板移至出口挡板处。
3. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示更改传送宽度的对话框，确认传送宽度后按 [OK] 按钮。传送宽度更改为指定的宽度。
「传送宽度」画面
26205-M7-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
