2-25 2 4 在顶板上排列顶针。 顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘 在内的整个基板。 76mm 支撑螺杆 顶针 磁铁基座 25204-M7-00 c 注意 磁铁基座底面至支撑螺杆顶端的距离为 76mm，切勿更改此高度。 c 注意 排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。 5 升起顶板。 确认安全后，按传送装置画面的 [ 顶板 ] 按钮。顶板上…
2-24
2
3.4.1 作业流程
按「传送装置的调节流程图」进行调节。
调节传送宽度
安装基板
按[传送宽度]按钮
排列顶针
固定基板
按[顶板]按钮，升起顶板
按[顶板]按钮，降下顶板
确认固定状态
取出基板
将贴片机置于紧急停机状态
传送装置的调节流程图
传送装置
25203-M7-00
1
调节传送宽度。
确认已选中要调节传送宽度的基板程序，按 [ 装置 ] -「传送装置」选项卡的 [ 传送宽度 ] 按钮。
显示对话框，确认更改后的传送宽度，按 [OK] 按钮。
e
2
将贴片机置于紧急停机状态，打开安全盖。
3
将基板安装在传送装置上。
2-25
2
4

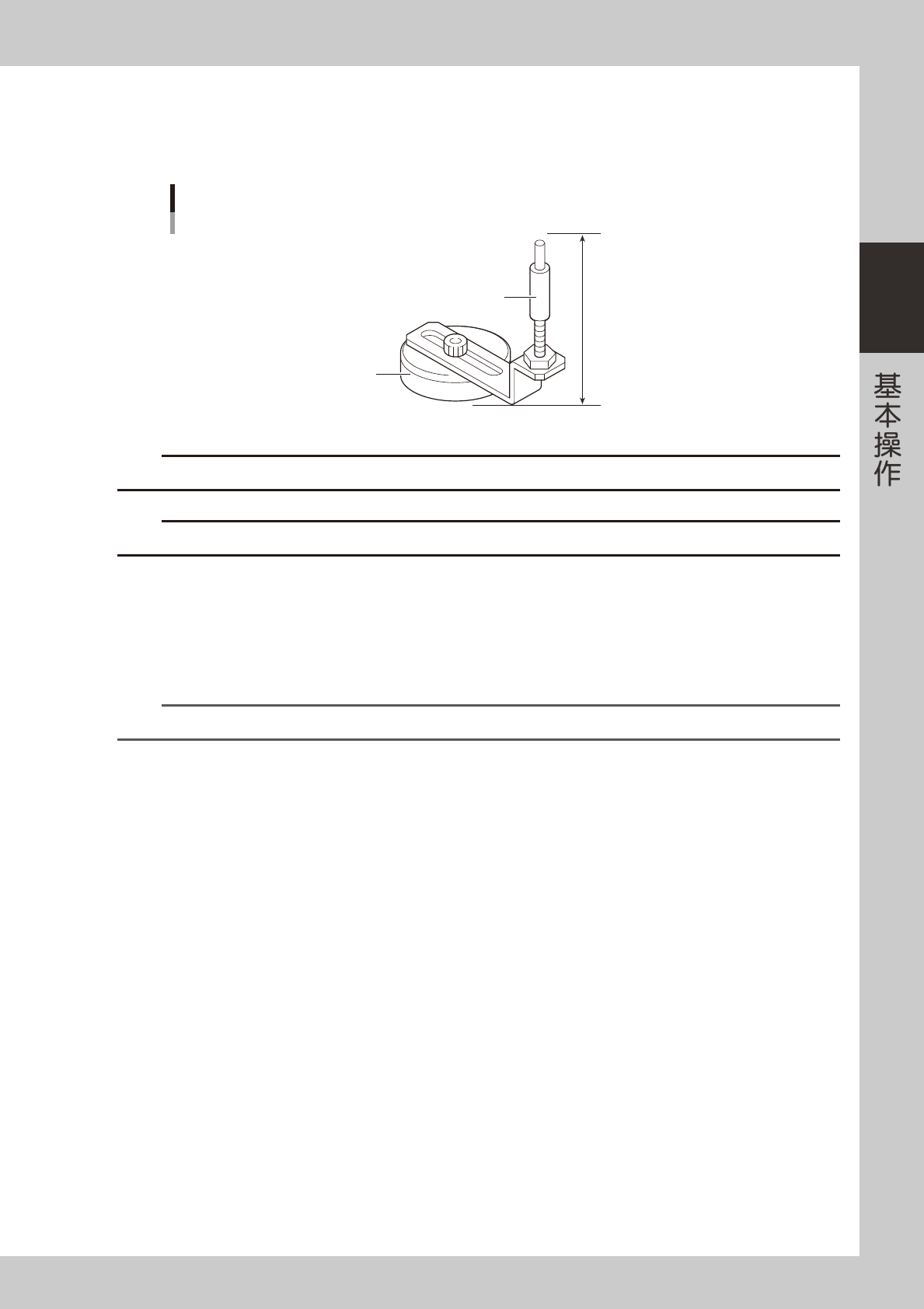

在顶板上排列顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
76mm
支撑螺杆
顶针
磁铁基座
25204-M7-00
c
注意
磁铁基座底面至支撑螺杆顶端的距离为 76mm，切勿更改此高度。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。
5
升起顶板。
确认安全后，按传送装置画面的 [ 顶板 ] 按钮。顶板上升，基板被固定。
6
确认基板的固定状态。
确认基板是否已均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，表示正常。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
7
从传送装置取下基板。
按传送装置画面的 [ 顶板 ] 按钮，降下顶板。
2-26
2
4.元件供给装置的准备
4.1 带式送料器

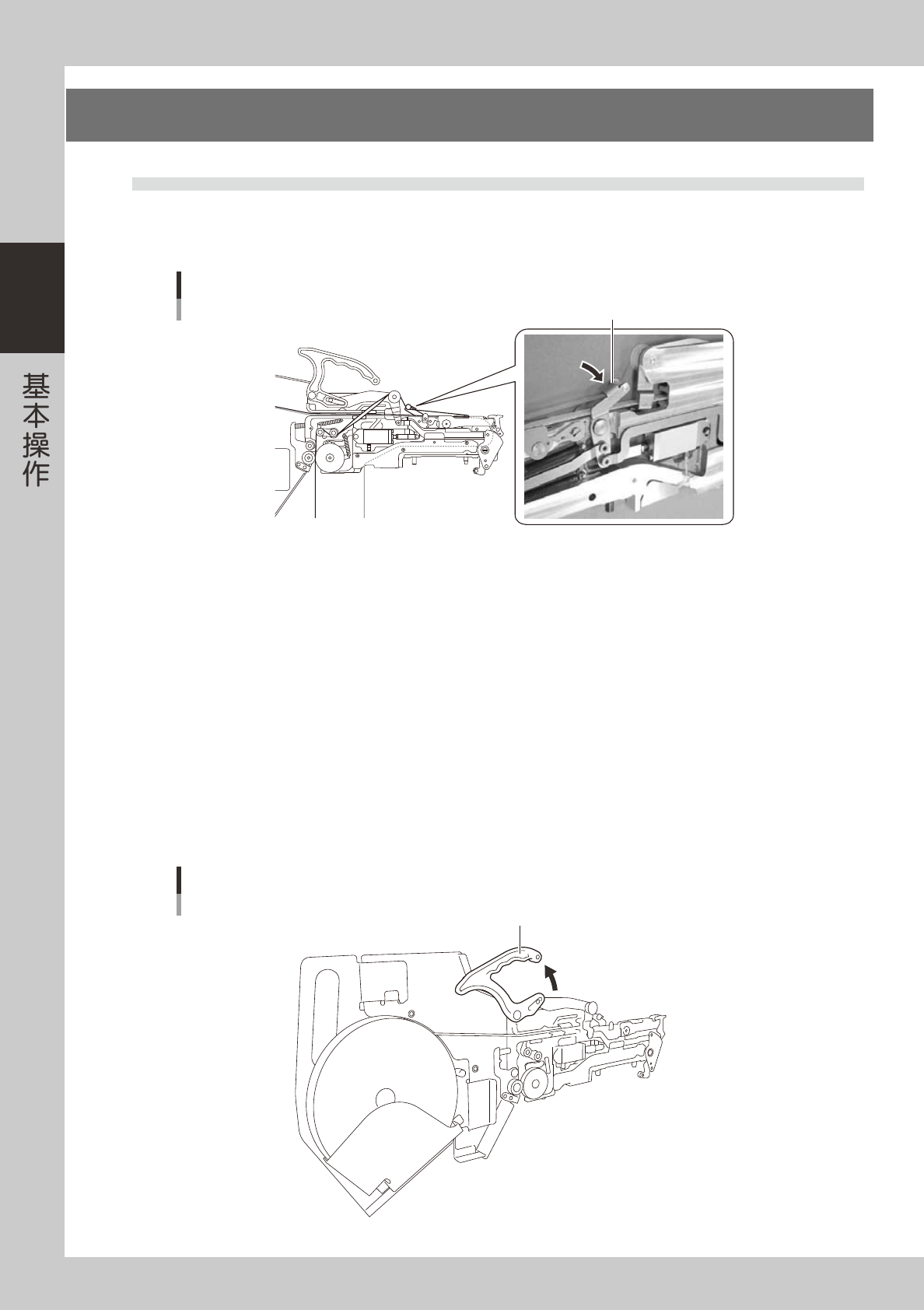

1. 传送间距与动作的确认
操作手动杆确认元件是否可以按适当的间距传送。
盖带剥离杆
盖带剥离杆
25205-M7-00
2. 料带的安装
务必按照下列步骤将料带装入送料器。
1
剥离盖带。
料带由装有电子元件的「基带」和覆盖在元件上面的「盖带」两层组成，先剥离「盖带」。
2
拉出料带。
‧
FS、FS2(7 英寸 ) 时，将元件料带盘插入料带盘支架袋中后，拉出料带。
‧
FS2(15 英寸 ) 时，将料带盘安装在料带盘轴后，用张紧杆压住。
‧
FT 时，松开料带盘挂钩，使其钩住料带盘中央的孔。
3
提起锁定杆固定把手。
为提起料带导轨，必须先提起锁定杆固定把手。
锁定杆固定把手
锁定杆固定把手
25206-M7-00
