2-28 2 按照料带安装路径图安装料带。 c 注意 穿绕盖带时，在下图 AA 部，必须将接合面 ( 粘贴面 ) 朝向表面。 料带安装路径图 基带 AA 部 盖带 ：盖带 ∼ ∼ ：基带 E E A A a a c c C B b D D 以 FS2 为例 25209-M7-00 n 要点 FT 的料带安装路径与 FS2 相同。 6 将元件传送至吸附位置。 安装完料带后，按盖带剥离杆的弯折部，将元件传送至吸附位置。
2-27
2
4

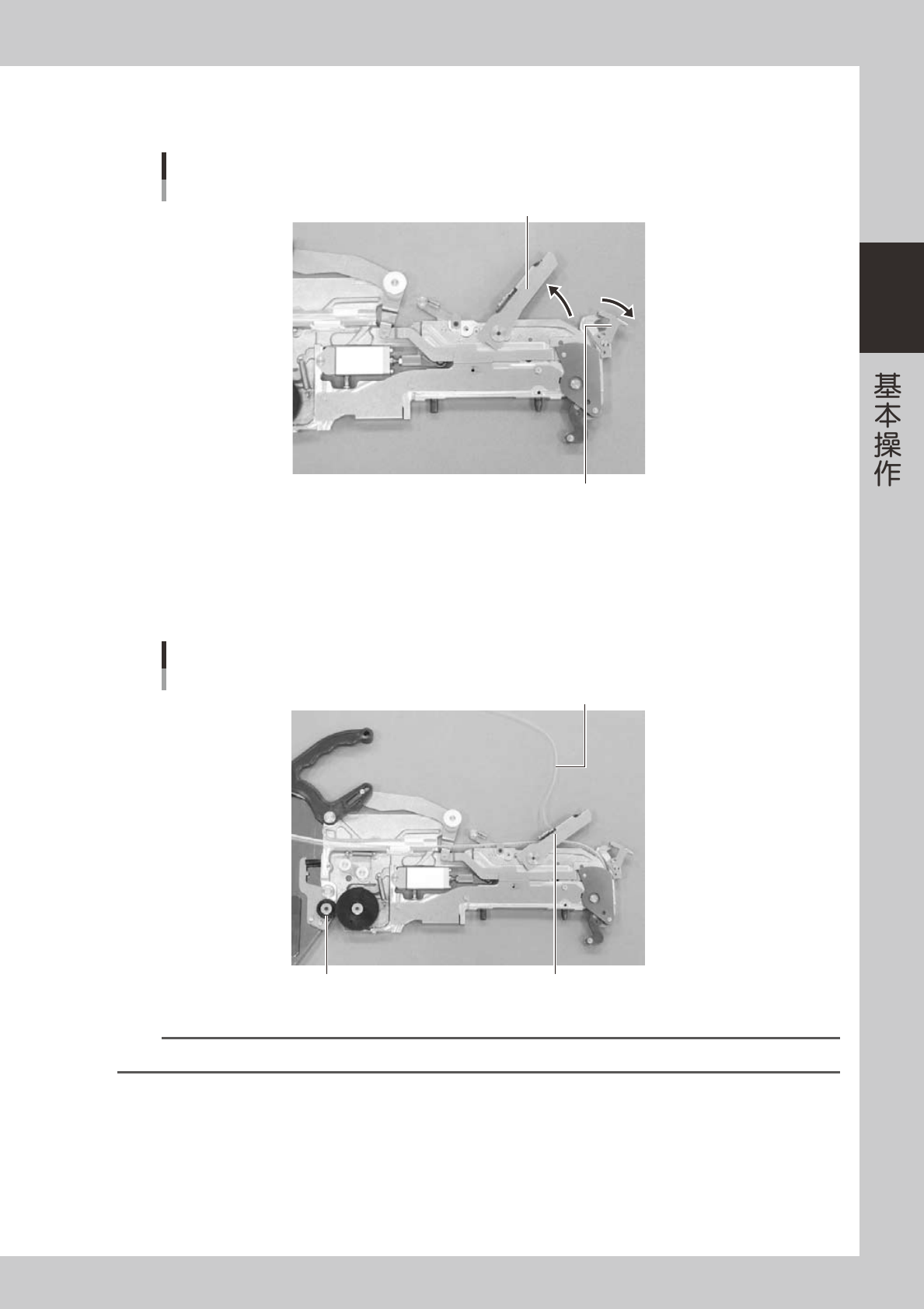

提起料带导轨。
压下前侧压杆，提起料带导轨。
料带导轨
料带导轨
前侧压杆
25207-M7-00
5
将料带装入送料器。
将料带穿过料带槽。
此时，将料带拉出一定长度，使盖带可以到达空转滚轮组件。
将盖带穿过料带导轨的切口部后折回。
盖带的安装
盖带
料带导轨的切口部
空转滚轮组件
25208-M7-00
n
要点
有关料带安装方法的详细内容，参阅「FEEDER 用户操作手册」。
2-28
2
按照料带安装路径图安装料带。
c
注意
穿绕盖带时，在下图 AA 部，必须将接合面 ( 粘贴面 ) 朝向表面。
料带安装路径图
基带
AA部
盖带
：盖带
∼
∼
：基带
E
E
A
A
a
a
c
c
C
B
b
D
D
以FS2为例
25209-M7-00
n
要点
FT 的料带安装路径与 FS2 相同。
6
将元件传送至吸附位置。
安装完料带后，按盖带剥离杆的弯折部，将元件传送至吸附位置。
2-29
2
3. 安装至贴片机
以下，介绍将带式送料器安装在贴片机上的步骤。
1
确认送料器安装位置。
按 [ 生产设计 ]-[ 送料器列表 ] 按钮，打开「送料器列表」画面确认送料器安装位置。
送料器列表
26218-M7-00
e
2
按紧急停机按钮。
按贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
如不使贴片机停止运行就安装元件供给装置，有被卷入贴片机的危险。
3
清扫送料器架上的尘屑。
如夹入元件或尘屑，送料器会倾斜，从而导致吸附不稳定。
送料器架上异物的清除
25210-M7-00
