 1.开始生产

以下介绍选择已登录的基板程序执行元件贴装的方法。

选择基板程序。

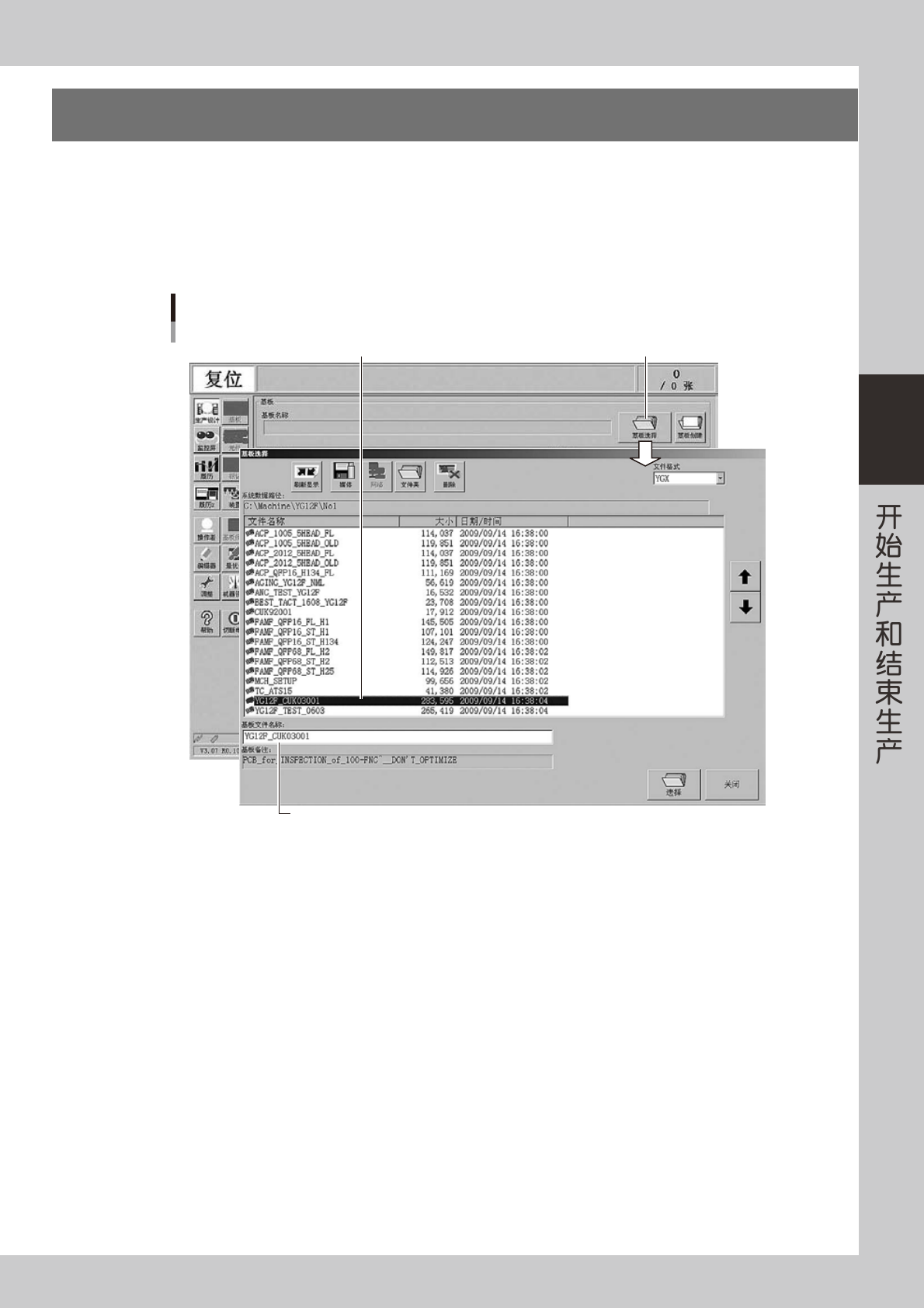

1. 如果还没有选择基板程序，按「生产设计」画面的 [ 基板选择 ] 按钮，显示已登录的基板程序。

2. 将光标移至要生产的基板名称栏并按 [ 选择 ] 按钮。读入所选基板程序。

[基板选择]按钮

基板名称的选择

从已登录的基板程序列表中选择

显示所选基板的名称

26300-M7-00

3-2

调节传送装置。

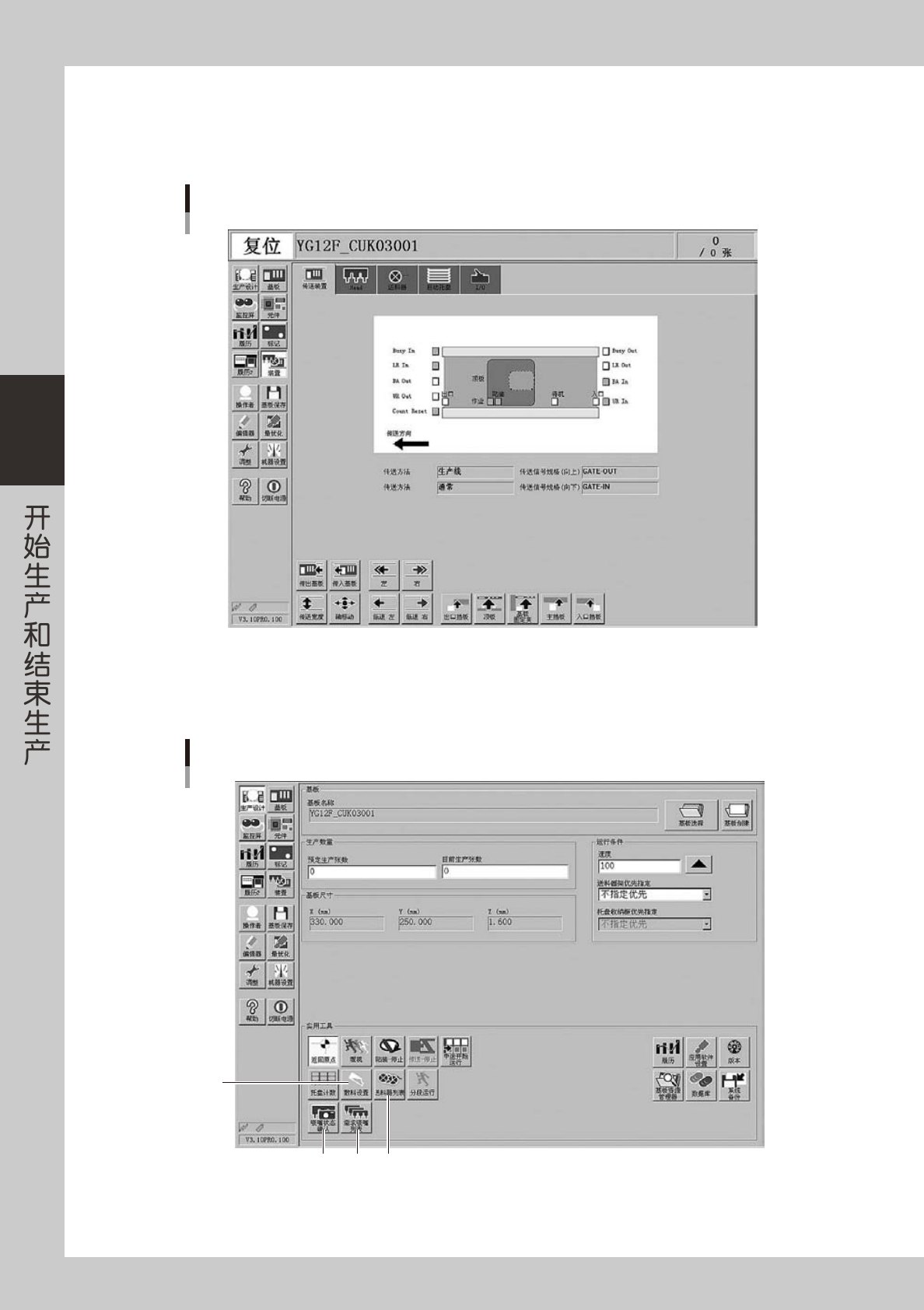

打开 [ 装置 ] -「传送装置」选项卡，根据基板调节传送宽度和顶针。详细内容参阅第 2 章「3.4 传送装置

的调节」。

「装置」-「传送装置」画面

26301-M7-00

确认其它设置项目。

返回「生产设计」画面，按以下按钮进行必要的确认和设置。

124

「生产设计」画面

26302-M7-00

1. [ 送料器列表 ] 按钮

显示基板生产中所需的元件供给装置的指定送料器安装位置。通过此按钮确认各元件送料器是否已安装在正确位置。
