1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S Ausgabe 12/2006 10 : Schrauben Sie den Gurtkanal ob en ab und bauen Sie ihn aus (1 Kreuzsch litzschraube). 1 1 : Öffnen Sie die…
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
9

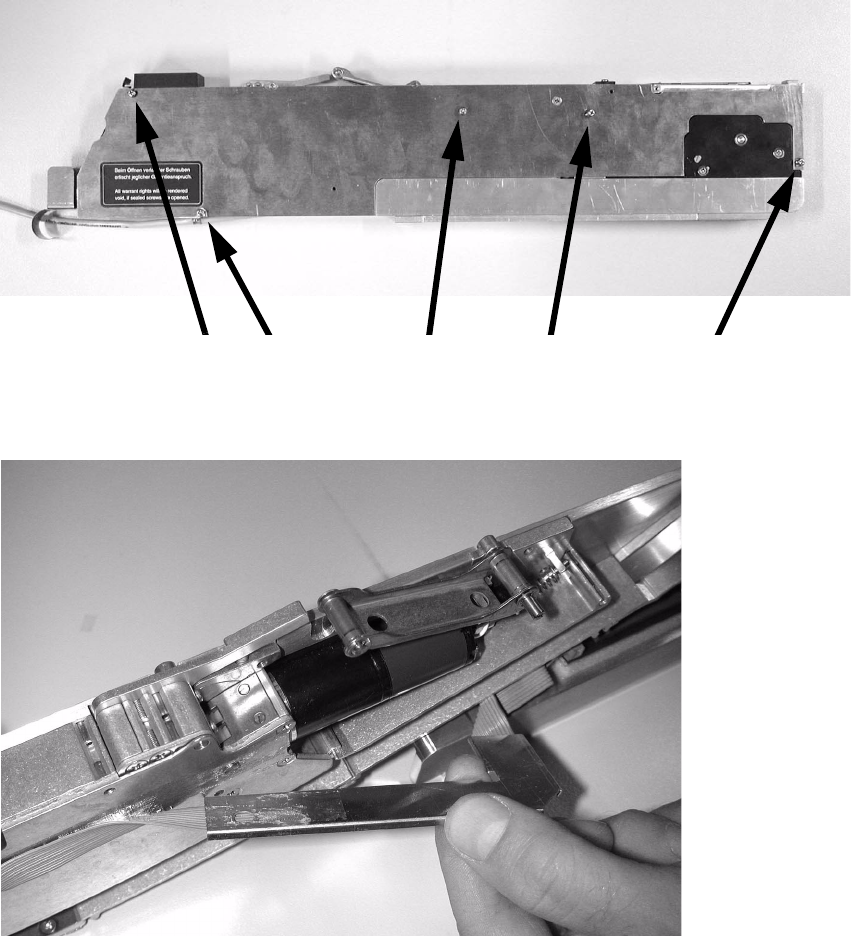

: Lösen Sie die Schrauben der Gegenplatte und nehmen Sie sie ab (5 Kreuzschlitzschrauben).
1
1
: Ziehen Sie die aufgeklebte Kabelabdeckung vorsichtig ab.
1
1
1
1
1
1
1
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
10
: Schrauben Sie den Gurtkanal oben ab und bauen Sie ihn aus (1 Kreuzschlitzschraube).
1
1
: Öffnen Sie die Schraube der Lichtschranke und nehmen Sie diese ab (1 Inbusschraube).
1
1
1
1
Gurtkanal
oben
Schraube der Lichtschranke
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
11
: Lösen Sie die Schrauben des Trägers für die Wippe 1 und nehmen Sie sie ab (2 Kreuzschlitz-
schrauben).
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
