PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S Ausgabe 12/2006 11 : Lösen Sie die Schra uben des T rägers für die Wippe 1 und nehmen Sie sie ab (2 Kreuzschlitz- schrauben). 1…
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
10

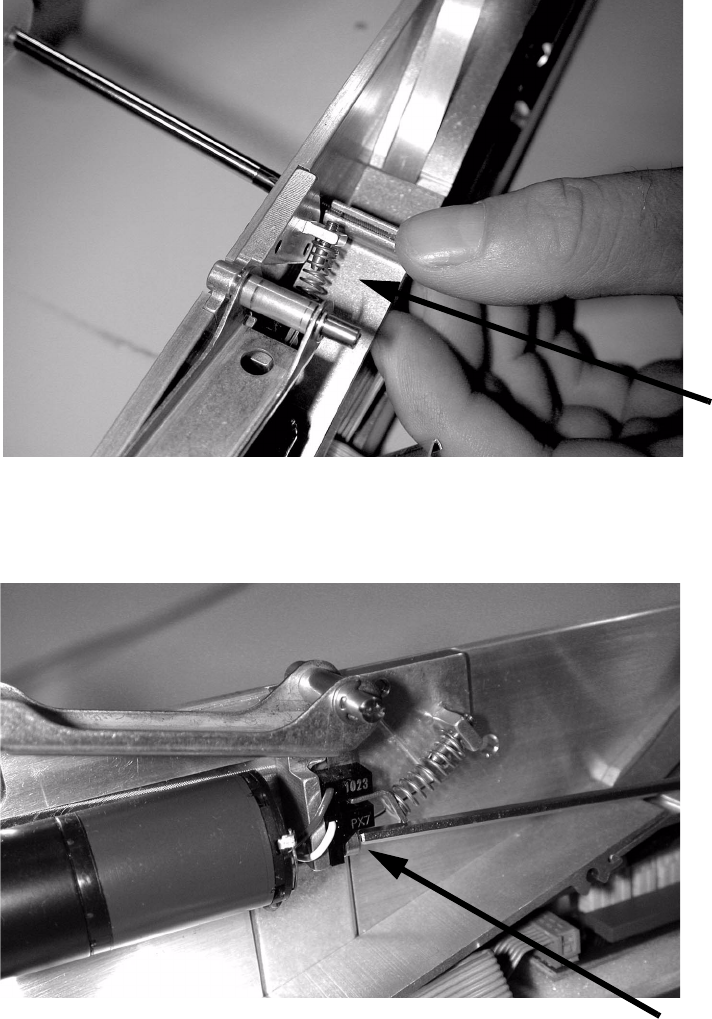

: Schrauben Sie den Gurtkanal oben ab und bauen Sie ihn aus (1 Kreuzschlitzschraube).
1
1
: Öffnen Sie die Schraube der Lichtschranke und nehmen Sie diese ab (1 Inbusschraube).
1
1
1
1
Gurtkanal
oben
Schraube der Lichtschranke
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
11

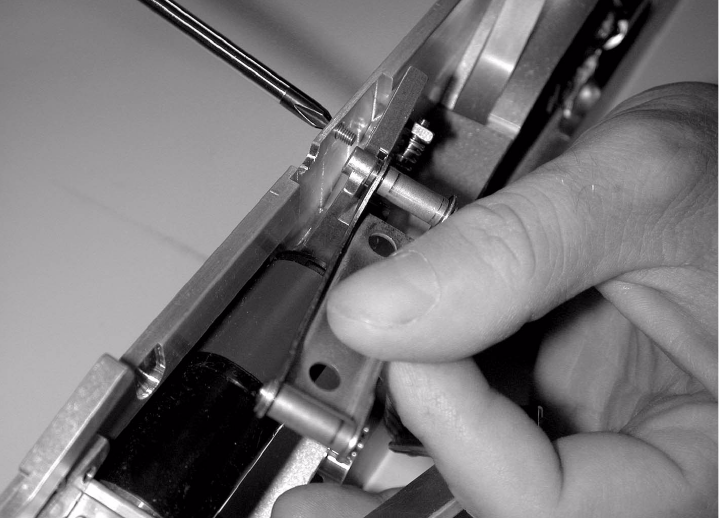

: Lösen Sie die Schrauben des Trägers für die Wippe 1 und nehmen Sie sie ab (2 Kreuzschlitz-
schrauben).
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
12
: Nehmen Sie vom ausgebauten Träger für die Wippe 1 die Feder, die Einstellschraube und die
Wippe 1 ab.

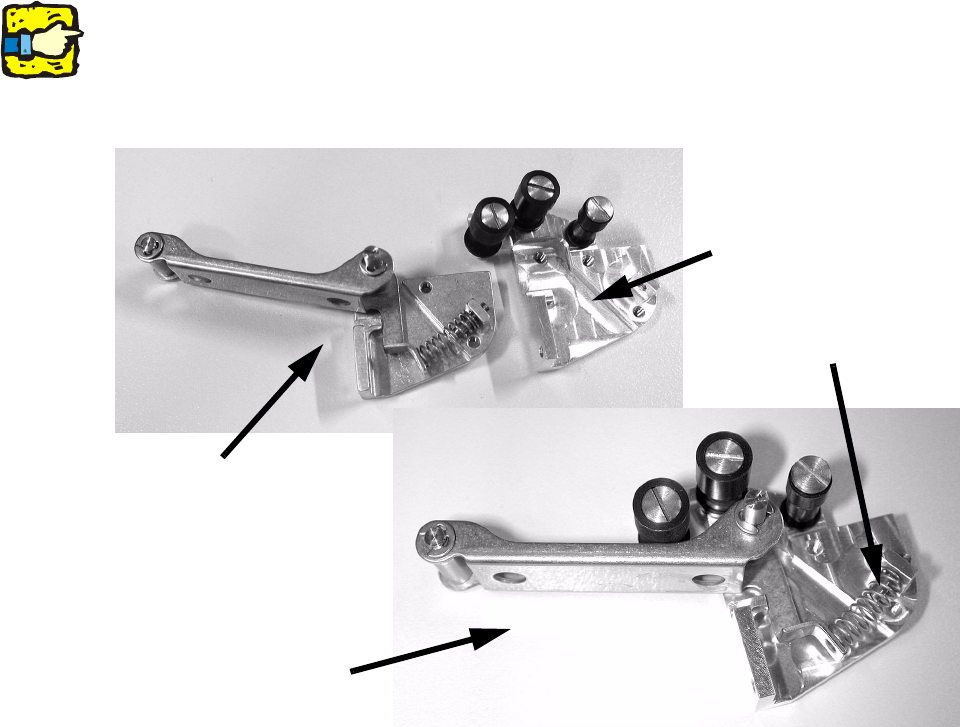

: Bauen Sie die Einstellschraube, die Wippe 1 und die neue Feder Typ VD 109 (Artikel-Nr.:
00325305-01) in den neuen Träger ein. Die ursprüngliche Feder wird nicht mehr verwendet.
1
Stellen Sie die Einstellschraube auf die geringste Federspannung ein. 1
1
1
1
1
1
1
1
1
1
1
1
1
neuer Träger für Wippe 1
komplett montierter
neuer Träger für Wippe 1
Feder, Einstellschraube
und Wippe 1 auf altem
neue Feder Typ VD 109
