1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S Ausgabe 12/2006 12 : Nehmen Sie vom ausgeb auten T räger für die Wippe 1 die Feder , die Einste llschraube und die Wippe 1 ab. …
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
11

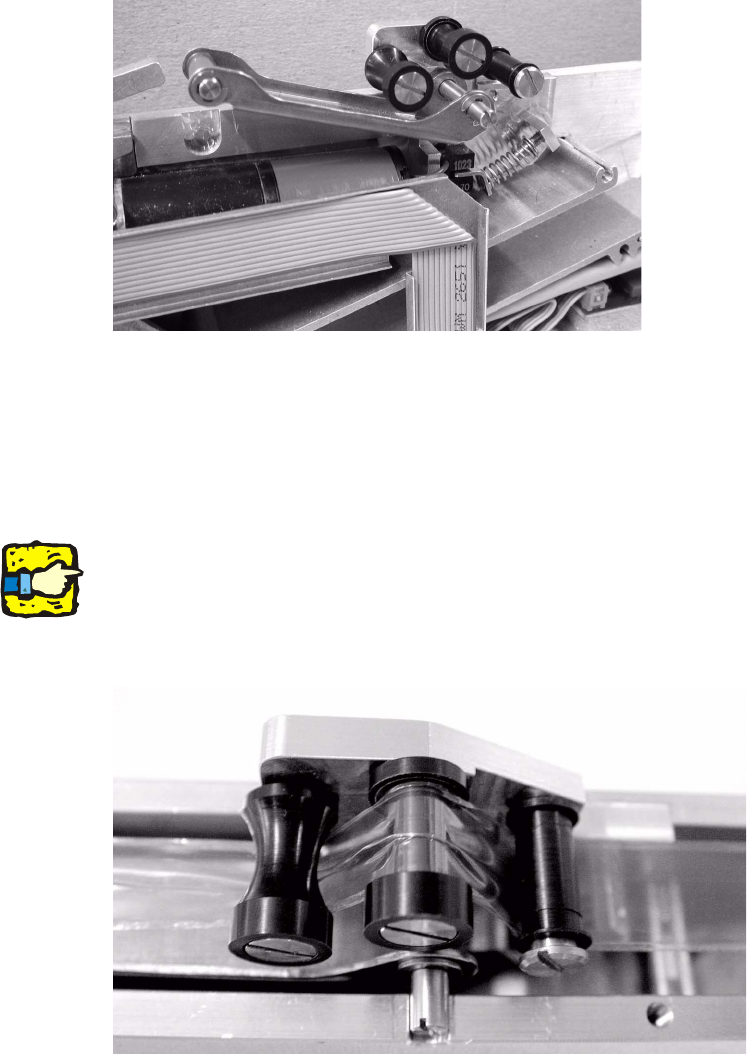

: Lösen Sie die Schrauben des Trägers für die Wippe 1 und nehmen Sie sie ab (2 Kreuzschlitz-
schrauben).
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
12
: Nehmen Sie vom ausgebauten Träger für die Wippe 1 die Feder, die Einstellschraube und die
Wippe 1 ab.
: Bauen Sie die Einstellschraube, die Wippe 1 und die neue Feder Typ VD 109 (Artikel-Nr.:
00325305-01) in den neuen Träger ein. Die ursprüngliche Feder wird nicht mehr verwendet.
1
Stellen Sie die Einstellschraube auf die geringste Federspannung ein. 1
1
1
1
1
1
1
1
1
1
1
1
1
neuer Träger für Wippe 1
komplett montierter
neuer Träger für Wippe 1
Feder, Einstellschraube
und Wippe 1 auf altem
neue Feder Typ VD 109
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
13
: Bauen Sie den komplett montierten Träger ein und befestigen Sie ihn mit 2 Kreuzschlitz-
schrauben.
: Befestigen Sie die Lichtschranke (1 Inbusschraube).
: Bauen Sie den Gurtkanal oben wieder ein (1 Kreuzschlitzschraube).
: Kleben Sie die Kabelabdeckung mit dem Flachbandkabel wieder an.
1
: Schrauben Sie die Gegenplatte wieder an (5 Kreuzschlitzschrauben).
: Montieren Sie das Abholfenster und die Folienabzugskante (2 Schlitzschrauben).
: Schrauben Sie die Verriegelung an (1 Kreuzschlitzschraube).
Justieren Sie die Verriegelung so, daß die senkrechte Bewegungsfreiheit der Fensterklappe
0,02 bis 0,05 mm beträgt.
1
Lösen Sie nicht die obere Kreuzschlitzschraube der Verriegelung. Sie ist eingeklebt. 1
1
: Die Folie muss so eingespannt werden:
1
