PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S Ausgabe 12/2006 17 : Die alte Folienschwinge und die Ro lle werden nicht mehr gebraucht. : Bauen Sie die neue Folienschwinge (m…
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
16
1.1.2 Umbau des Förderers

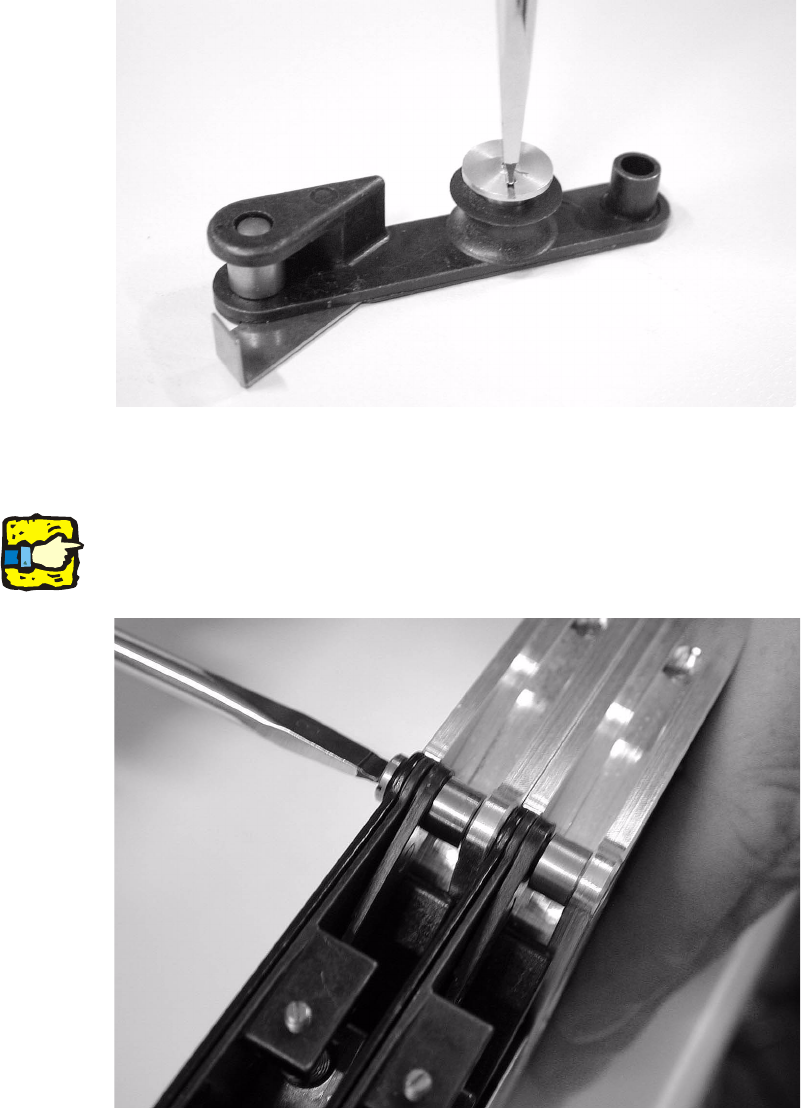

: Montieren Sie die konkave Rolle mit der Bundschraube an die neue Folienschwinge aus dem
Nachrüstsatz.
1
1
: Nehmen Sie die Folienschwinge und die Platine aus dem Zuführmodul (1 Schlitzschraube).
1
Die Feder kann beim Ausbau leicht herausfallen! 1
1
1
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
17
: Die alte Folienschwinge und die Rolle werden nicht mehr gebraucht.
: Bauen Sie die neue Folienschwinge (mit konkaver Rolle) in die Platine ein.
1
Statt der Metallrolle muss die Klapprolle eingesetzt werden! 1
1
1
: Setzen Sie die Platine ein und schrauben Sie sie fest (1 Schlitzschraube).
: Setzen Sie die Feder ein.
: Legen Sie die Folie so ein:
1
: Klappen Sie die Platine wieder ganz ein.
Diese Rolle muss entfernt werden
Diese Rolle muss eingebaut werden
Zustand mit neuer Folienschwinge
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
18
