PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S Ausgabe 12/2006 9 : Lösen Sie d ie Schrauben der Gegenplatte und nehme n Sie sie ab (5 Kreuzschlitzsch rauben). 1 1 : Ziehen Si…
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
8
: Legen Sie das nachzurüstende Zuführmodul und den Nachrüstsatz auf einer sauberen Unter-
lage bereit.

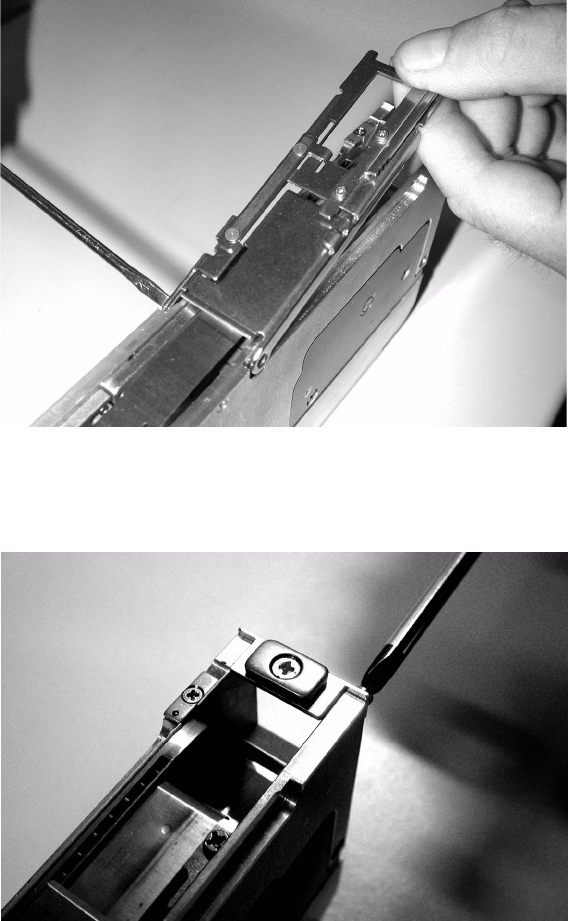

: Entfernen Sie das Abholfenster und die Folienabzugskante (2 Schlitzschrauben).
1
1
: Öffnen Sie die linke Schraube der Verriegelung, um diese von der Gegenplatte zu lösen.
1
1
1
1
1
1
PSA Kit für Zuführmodule 8/12/16mm S 1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
9
: Lösen Sie die Schrauben der Gegenplatte und nehmen Sie sie ab (5 Kreuzschlitzschrauben).
1
1
: Ziehen Sie die aufgeklebte Kabelabdeckung vorsichtig ab.
1
1
1
1
1
1
1
1 Montageanleitung PSA Kit für Zuführmodule 8/12/16mm S PSA Kit für Zuführmodule 8/12/16mm S
Ausgabe 12/2006
10
: Schrauben Sie den Gurtkanal oben ab und bauen Sie ihn aus (1 Kreuzschlitzschraube).
1
1
: Öffnen Sie die Schraube der Lichtschranke und nehmen Sie diese ab (1 Inbusschraube).
1
1
1
1
Gurtkanal
oben
Schraube der Lichtschranke
