2 前言与基本词汇 SIPLACE 软件指南 SR.503.xx

2.2 概述 2001 年 12 月版

站机既可作为生产线的一部分

也可以只作为生产线中的一台贴片机

每个站机都配备了一台位于贴片机底门后面输入区侧方的

站计算机 UPS 也安装在这个区内

UPS 可作为选件安装

站机的每一侧

只有 HS-50 均安装了一台配备有触摸屏和可伸缩键盘带集成跟踪球的监

视器

见图 2.2 - 1 和 2.2 - 2

注意

可通过配备了跟踪球的键盘或触摸屏来操作站计算机软件

SIPLACE 软件指南 SR.503.xx 2 前言与基本词汇

2001 年 12 月版 2.2 概述

2.2.2 SIPLACE 生产线系统元件概述

SIPLACE 生产线系统元件概述SIPLACE 生产线系统元件概述

SIPLACE 生产线系统元件概述

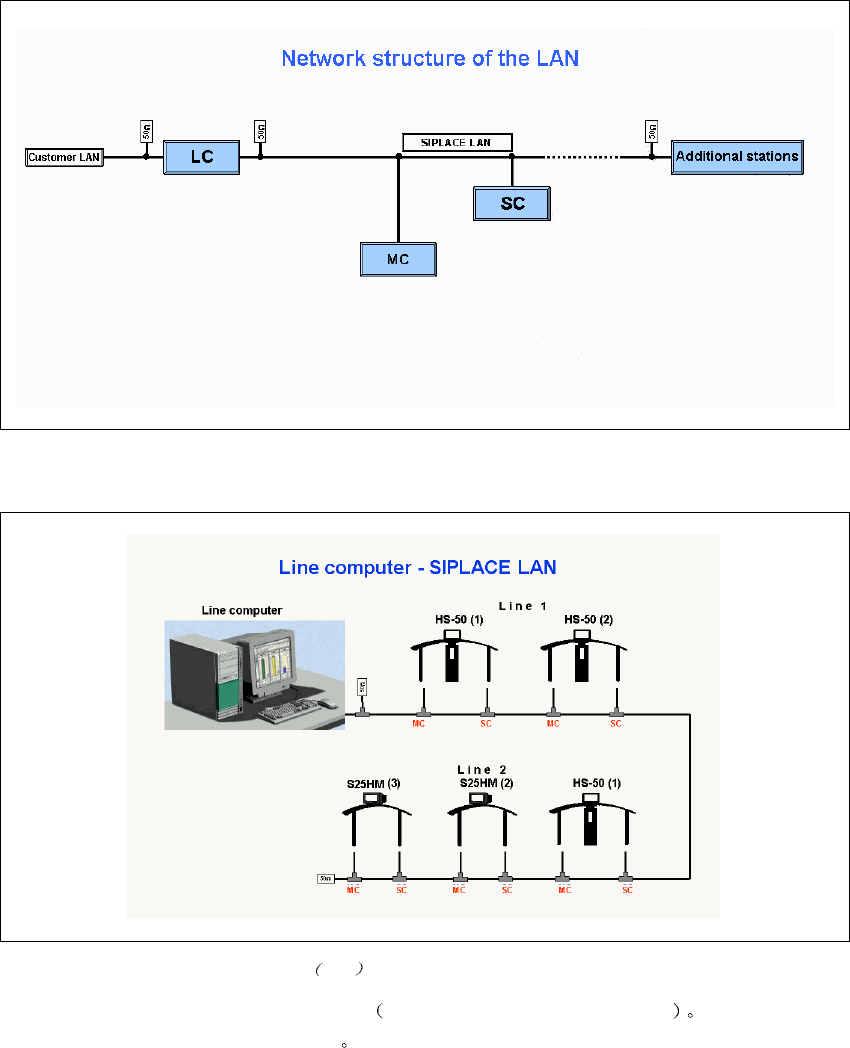

Fig. 2.2 - 3

LAN 网络结构示意图

Fig. 2.2 - 4

SIPLACE 生产线网络示意图举例

每台站机均可从主机获得各自的贴片数据线控计算机 UNIX 或 Siplace Pro

利用主机的任务

控制功能可将贴片数据发送到每台站机

3 图形用户界面 SIPLACE 软件指南 SR.503.xx

3.1 输入与控制 2001 年 12 月版

3 图形用户界面

图形用户界面图形用户界面

图形用户界面

本节介绍了如何使用键盘跟踪球鼠标和触摸屏等还介绍了图形用户界面每个组件的各项功

能

此外

用户必须优先遵循 SIPLACE

SIPLACE SIPLACE

SIPLACE HS-50 和

和和

和 S-25 HM 贴片机操作指示

贴片机操作指示贴片机操作指示

贴片机操作指示中的安全注意事项

3.1 输入与控制

输入与控制输入与控制

输入与控制

键盘

键盘键盘

键盘 3

配备了集成跟踪球和鼠标按键的键盘可作为站计算机软件图形用户界面的标准输入工具

跟踪球和鼠标按键

跟踪球和鼠标按键跟踪球和鼠标按键

跟踪球和鼠标按键 3

滚动式跟踪球将用户界面上的鼠标指针指向所选对象然后可击鼠标左键选中对象或者执行相应

的功能

触摸屏

触摸屏触摸屏

触摸屏 3

还可使用触摸式屏幕操作用户界面这时可用手指触摸屏幕上相应对象而直接选中某个具

体操作

激活相应功能

注意

在本指南中无论是用鼠标左键激活具体操作还是用手指触摸屏幕均为单击
