Tg0434-PM-MT 1.4 メンテナンス方法 0307-002 1 - 34 • 調整手順 (1) 電源を入れます。 (2) 安全扉を開け、 [OPERATION]スイッチを “SETUP” 側に切替えます。 [READY]ボタンを消灯させます。 (3) ノズル切替えカムが、 上側にくるようにノズルクランプ部を回転 させます。 (4) クラッチピンの先端位置がクラッチレバーの切込みの端にある状 態でセンサが O N となるように …
Tg0434-PM-MT
1.4 メンテナンス方法
0307-004 1-33
(4) NC 軸カム原点センサを下にずらします。
ボルト B(2 本)を 2 mm の六角レンチで外し、ノズル切替えカムを
取り外します。
• 取り付け手順
(1) 新しいノズル切替えカムをボルト B(2 本)で取り付けます。
(2) NC 軸カム原点センサ取り付けプレートをボルト A(2 本)で仮止め
し、整形バンド(2 本)でケーブルを整形します。
(3) ノズル切替えカムに給油します。
ウエスなどで古いグリースをふき取って、綿棒などで新しいグ
リースを少量塗布してください。

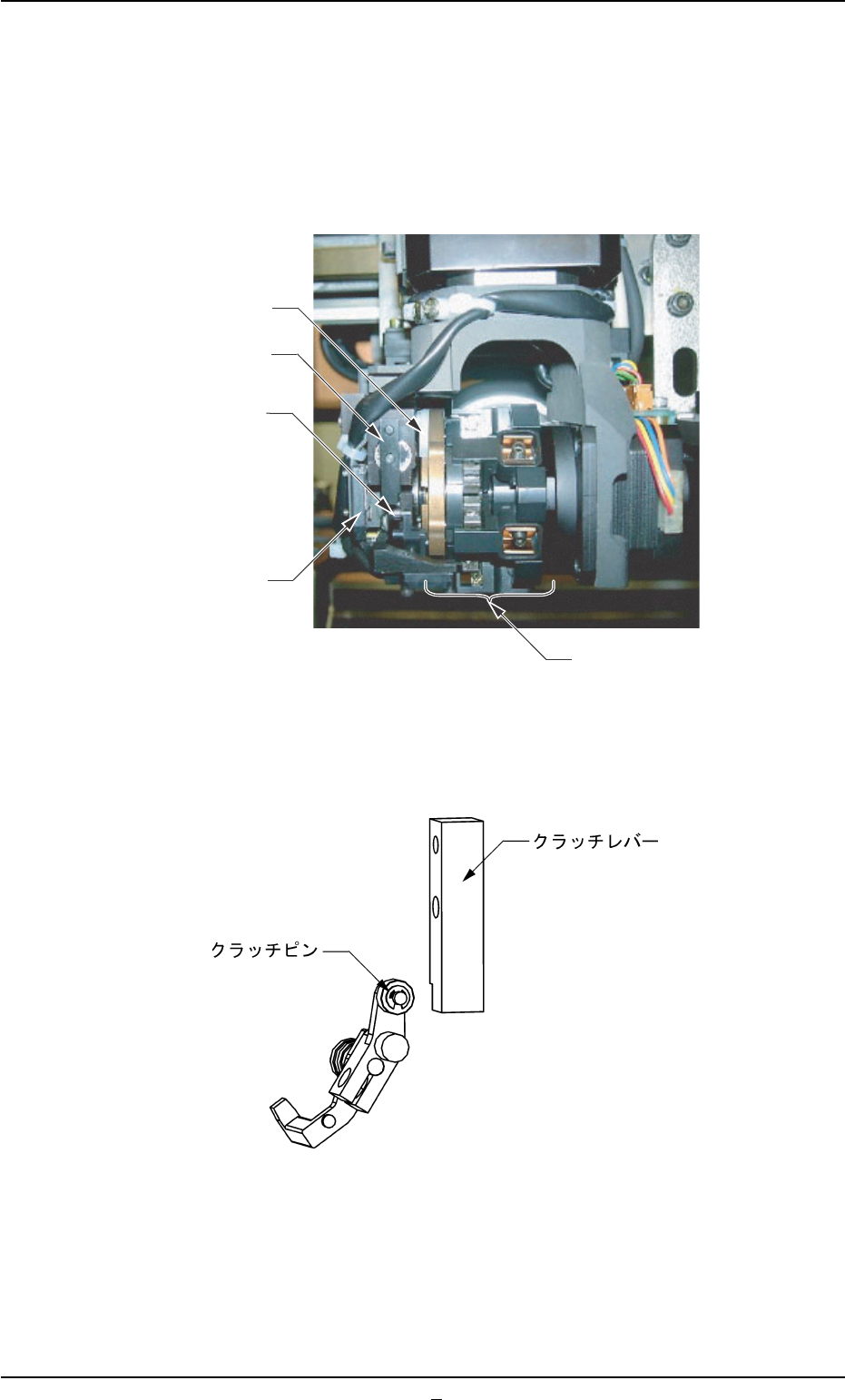

Fig. 4A41
ࡏ࡞࠻$ᧄ
ࡁ࠭࡞ಾᦧ߃ࠞࡓ
ㇱຠ⇟ภ
Tg0434-PM-MT
1.4 メンテナンス方法
0307-002 1-34
• 調整手順
(1) 電源を入れます。
(2) 安全扉を開け、[OPERATION]スイッチを“SETUP”側に切替えます。
[READY]ボタンを消灯させます。
(3) ノズル切替えカムが、上側にくるようにノズルクランプ部を回転
させます。
(4) クラッチピンの先端位置がクラッチレバーの切込みの端にある状
態でセンサが ON となるように NC 軸カム原点センサ取り付けプ
レートを調整します。
(5) 位置が決まったら、ボルト A(2 本)をしっかり締めてください。
(6)“装置メンテナンス”→“手動操作”→“原点復帰”タブで全原点
復帰を行います。
(7)“装置メンテナンス”→“ユニット調整”→“ノズル交換”タブを
表示させます。
ノズル選択動作を行って、異常がないか確認します。
Fig. 4A43
Fig. 4A42
ࡁ࠭࡞ಾᦧ߃ࠞࡓ
ࠢ࠶࠴ࡃ
ࠢ࠶࠴ࡇࡦ
0%ゲࠞࡓේὐ
ࡦࠨ
ࡁ࠭࡞ࠢࡦࡊㇱ
Tg0434-PM-MT
1.4 メンテナンス方法
0307-001 1-34-1
1.4.21.4.2
1.4.21.4.2
1.4.2
ノズルシャフトおよびノズルクランプバネの交換ノズルシャフトおよびノズルクランプバネの交換
ノズルシャフトおよびノズルクランプバネの交換ノズルシャフトおよびノズルクランプバネの交換
ノズルシャフトおよびノズルクランプバネの交換
• 取り外し手順
(1) ノズルホルダ両端に、リニアガイドに力がかからないようスパナ
をかけます。
六角レンチでシャフトを左方向へ回し、シャフトをノズルクラン
プバネより取り外します。
(2) 取外したシャフトおよびノズルクランプバネを、新しいシャフト
およびノズルクランプバネへ交換します。

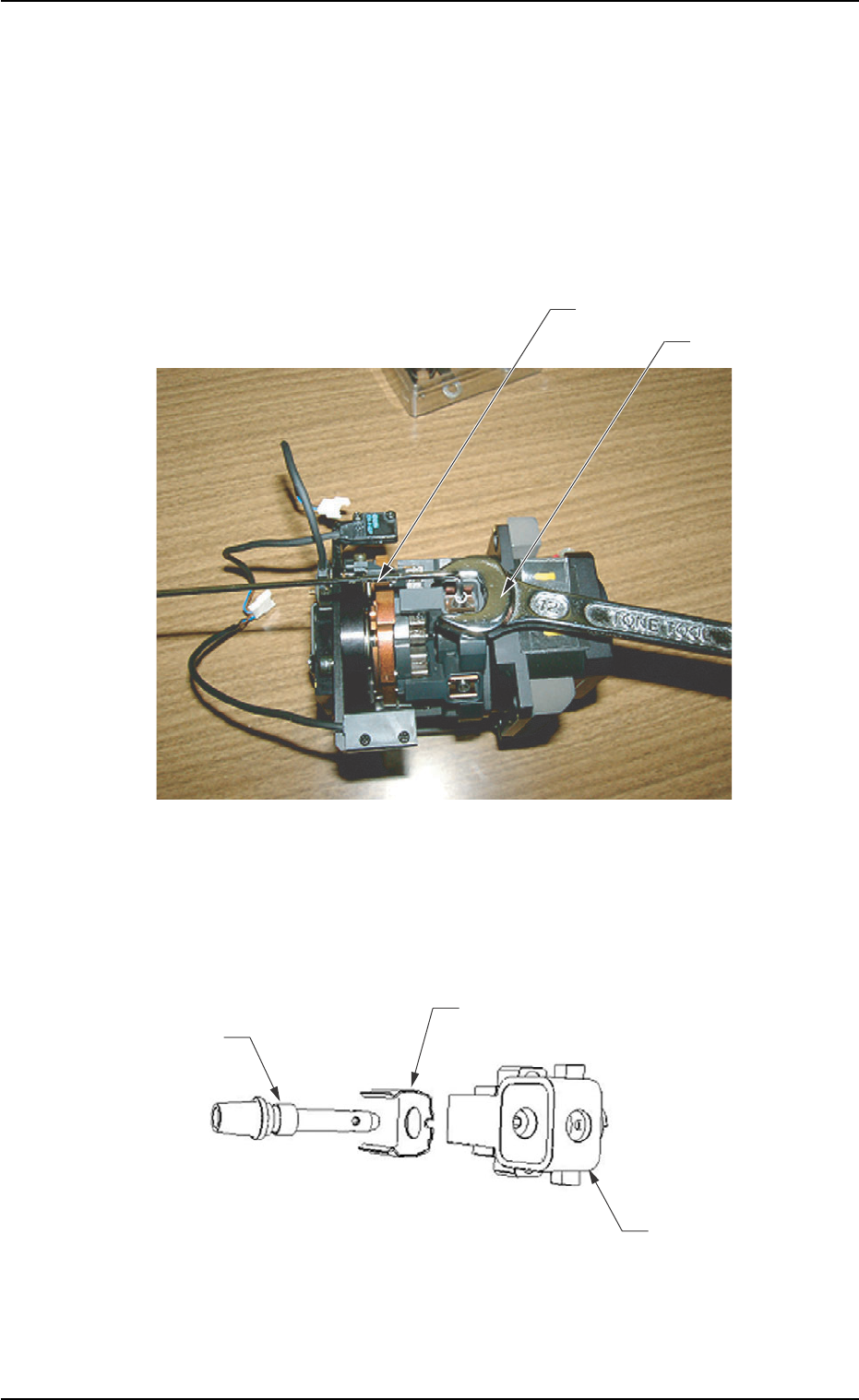

Fig. 4A43-1
ⷺࡦ࠴
ࠬࡄ࠽
ࡁ࠭࡞ࠢࡦࡊࡃࡀ
ㇱຠ⇟ภ㧦
ࡁ࠭࡞ࡎ࡞࠳
ࠪࡖࡈ࠻
Fig. 4A43-2
