Z-axis Assy (HM5)
Head Section
KMG-1704
5-2
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLW-M71G5-00
Z UNIT ASSY.
5
M51 ~ M55 : Z1-axis ~ Z5-axis
2
KLW-M71G1-01
SIDE PLATE,R
1
3
KLW-M71G2-01
SIDE PLATE,L
1
4
KMG-M71GA-A0
DUMMY BASE ASSY.
5
5
KHY-M71G3-00
SHAFT 1
2
6
90990-28J078
WASHER,PLAIN
4
7
90K41-001400
LABEL,CAUTION
2
"Strong magnetic field" pictogram
8
91312-05014
BOLT,HEX.SOCKET HEAD
8
9
99480-04008
PIN,PARALLEL
2
10
99480-04010
PIN,PARALLEL
20
11
KMG-M711H-00
STAY,HANDLE
1
12
KH2-M1324-01
GRIP
1
13
91312-05012
BOLT,HEX.SOCKET HEAD
4
5
29
27
19
23
14
22
27
15
17
27
24
20
17
42
15
4
34
19
33
20
42
41
24
40
37
5
26
16
39
18
25
43
22
21
25
36
34
37
10
25
36
30
12
38
7
27
27
32
9
35
37
11
13
31
37
32
29
6
28
5
29
27
19
23
14
22
27
15
17
27
24
20
17
42
15
4
34
19
33
20
42
41
24
40
37
5
26
16
39
18
25
43
22
21
25
36
34
37
10
25
36
30
12
38
7
27
27
32
9
35
37
11
13
31
37
32
29
6
28

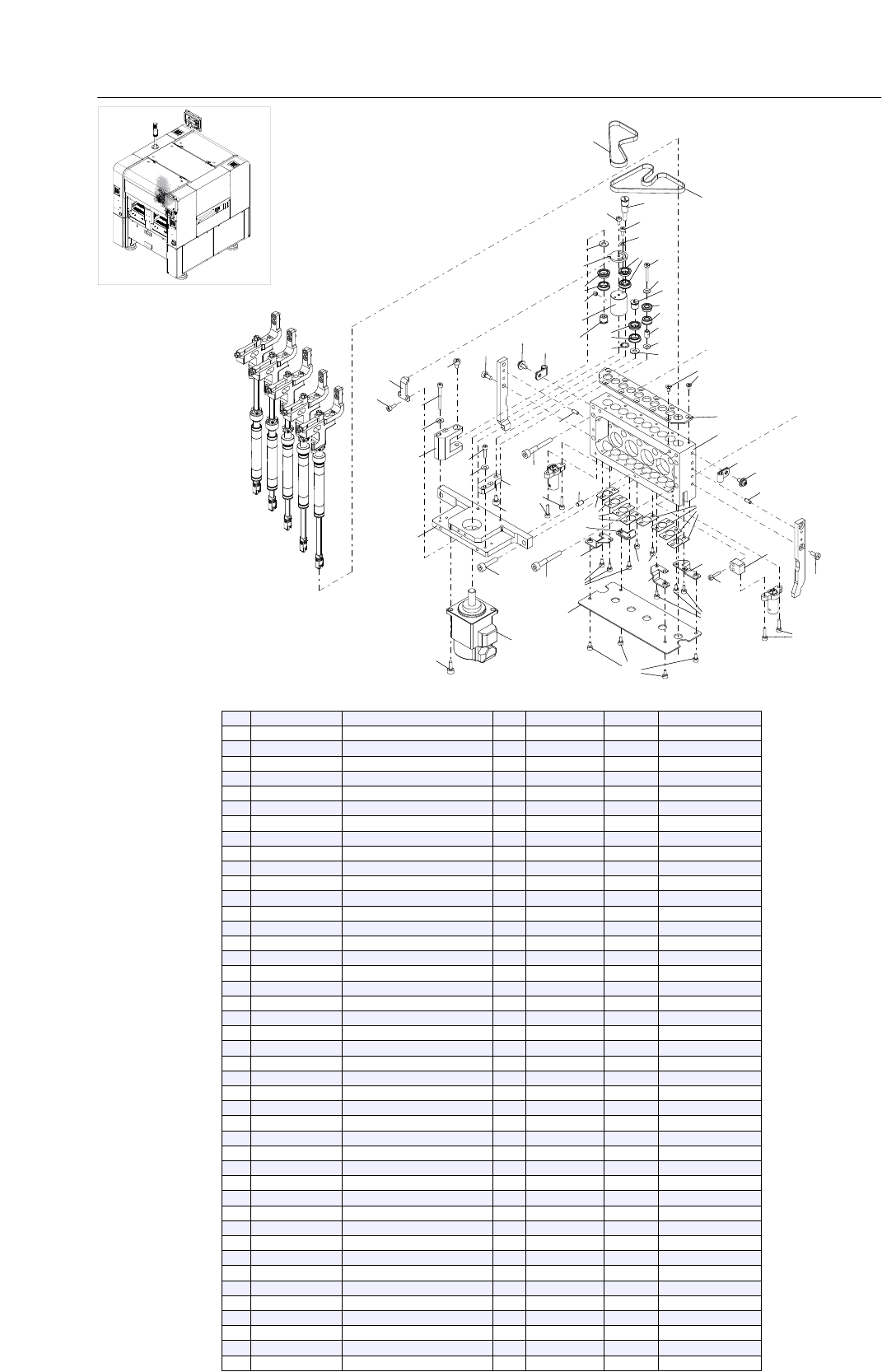

R-axis Drive (HM5)
Head Section
KMG-1702
5-3
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLW-M7101-01
HOUSING,HEAD
1
2
KMG-M7102-00
PLATE,R MOTOR
1
3
KHY-M7113-00
PLATE 2,BRG.
1
4
KHY-M7114-00
PLATE 3,BRG.
8
5
KV8-M7115-00
SHAFT 1,TENSION
2
6
KLW-M7125-00
STOPPER,R AXIS
1
7
KKE-M7126-00
SHAFT 2,TENSION
1
8
KHY-M7128-00
BLOCK 2,ADJUST
1
9
KHY-M7129-00
BLOCK 3,ADJUST
1
10
KLW-M7131-00
PULLEY,R MOTOR
1
11
KKD-M7131-00
BELT 1
1
12
KLW-M7132-00
STOPPER 2,R AXIS
1
13
KKD-M7132-00
BELT 2
1
14
KMG-M7133-00
SHEET,SCREEN
1
15
KKE-M7134-00
PLATE,SCREEN
2
16
KKD-M7135-00
SHAFT 1,TENSION
1
17
KKE-M7135-00
PLATE,SCREEN
2
18
KLW-M7138-00
PLATE
1
19
91317-03012
BOLT,HEX.SOCKET HEAD
4
20
$NK-3N
NYLON CLIP
2
21
90933-03J105
BEARING
2
22
90990-01J020
BOLT,HEX.SOCKET HEAD
4
23
90990-01J040
BOLT,HEX.SOCKET HEAD
4
24
90990-11J003
SCREW, PAN HEAD W/W
2
25
90990-25J016
BEARING
6
26
90KB0-113503
AC SERVO MOTOR ASSY
1
M56 : R1-axis
27
91312-03006
BOLT,HEX.SOCKET HEAD
18
28
91312-03008
BOLT,HEX.SOCKET HEAD
2
29
91312-03012
BOLT,HEX.SOCKET HEAD
4
30
91312-03020
BOLT,HEX.SOCKET HEAD
1
31
91312-03030
BOLT,HEX.SOCKET HEAD
2
32
91312-04006
BOLT,HEX.SOCKET HEAD
2
33
91312-04010
BOLT,HEX.SOCKET HEAD
2
34
91312-05035
BOLT,HEX.SOCKET HEAD
4
35
91312-05020
BOLT,HEX.SOCKET HEAD
2
36
92902-04200
WASHER, PLAIN
2
37
92902-03200
WASHER, PLAIN
6
38
92902-03600
WASHER, PLAIN
1
39
92A08-04304
SCREW, SET
2
40
98702-03006
SCREW,FLAT HEAD
11
41
99009-07800
CIRCLIP
1
42
99480-03008
PIN, PARALLEL
4
43
99480-04008
PIN, PARALLEL
2
14
13
10
3
1
15
10
4
9
9
7
5
9
7
8
10
9
8
9
7
9
6
8
9
7
6
7
9
2
3
9
7
9
9
1
12
11
11
12
11
11
12
11
11
Spare
14
13
10
3
1
15
10
4
9
9
7
5
9
7
8
10
9
8
9
7
9
6
8
9
7
6
7
9
2
3
9
7
9
9
1
12
11
11
12
11
11
12
11
11

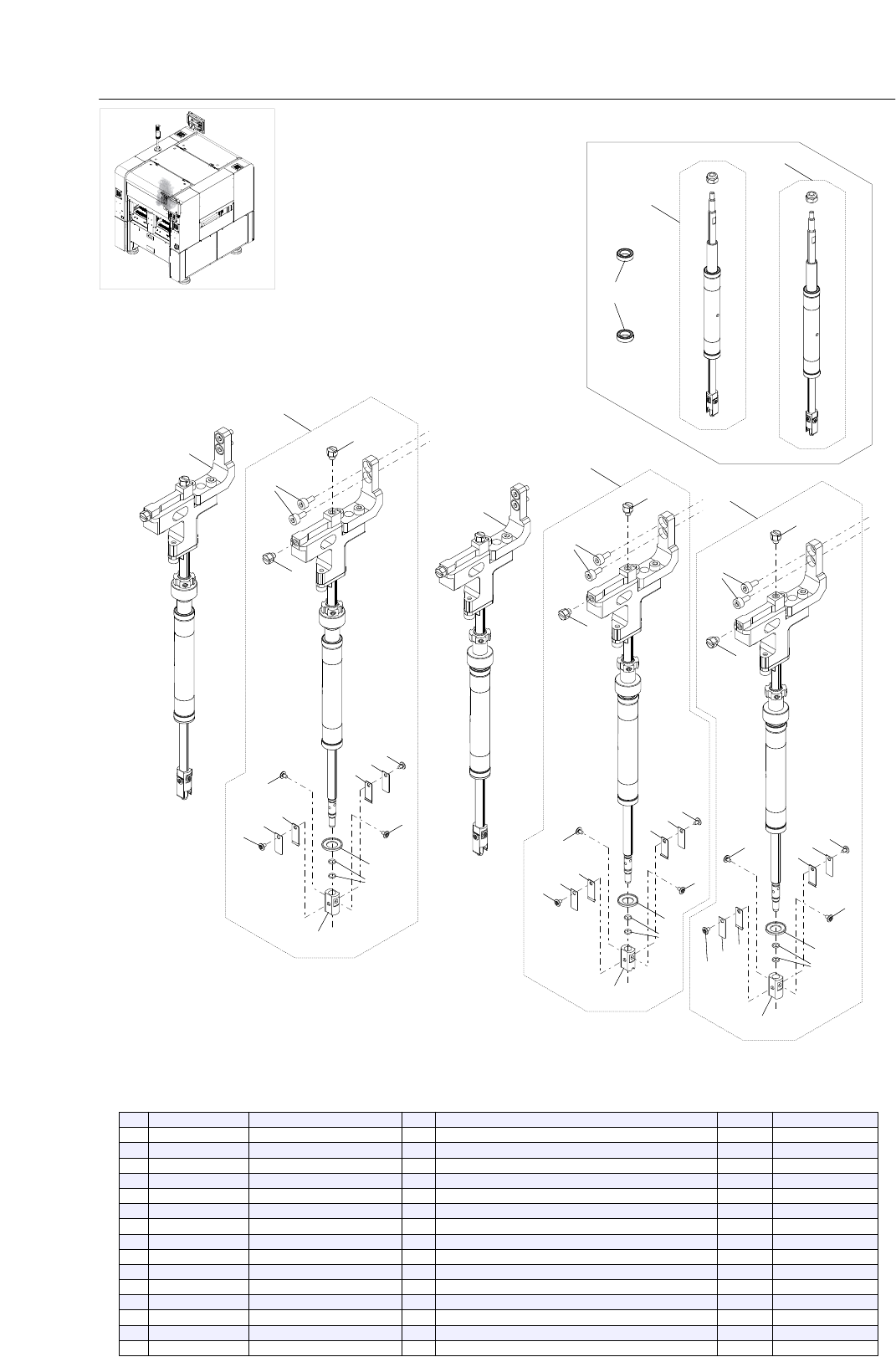

Head Shaft (HM5)
Head Section
KMG-1704
5-4
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLW-M7107-A1
HEAD SHAFT 1 ASSY.
2
Head-1 & Head-3 : lower mounted pulley
2
KLW-M7107-C1
HEAD SHAFT 1B ASSY.
1
Head-2 : lower mounted pulley
3
KMG-M7107-B00
HEAD SHAFT 2 ASSY.
2
Head-4 & Head-5 : upper mounted pulley
4
KHY-M7105-00
HOLDER,NOZZLE
4
5
KKS-M7105-00
HOLDER,NOZZLE
1
with V-shaped groove : applicable for 307A/318A nozzle
6
KHY-M7108-00
COLLAR,BRG.
5
7
KG7-M7137-A0
LEAF SPRING
10
8
KLW-M714W-00
PLATE,SPRING
10
9
90990-08J016
SCREW, PAN HEAD
20
10
90990-17J053
O-RING
10
11
$PF-M3
PLUG
10
12
91312-03006
BOLT,HEX.SOCKET HEAD
10
13
KMG-M711S-A0
SHAFT 1,SPARE
1
for replacement : Head-1, Head-3, Head-4, Head-5
14
KMG-M711S-B0
SHAFT 2,SPARE
1
for replacement : Head-2 : with V-shaped groove
15
90990-25J026
BEARING
2
for replacement : extractive-selected from ball-spline
