维修调整要领书
12-4

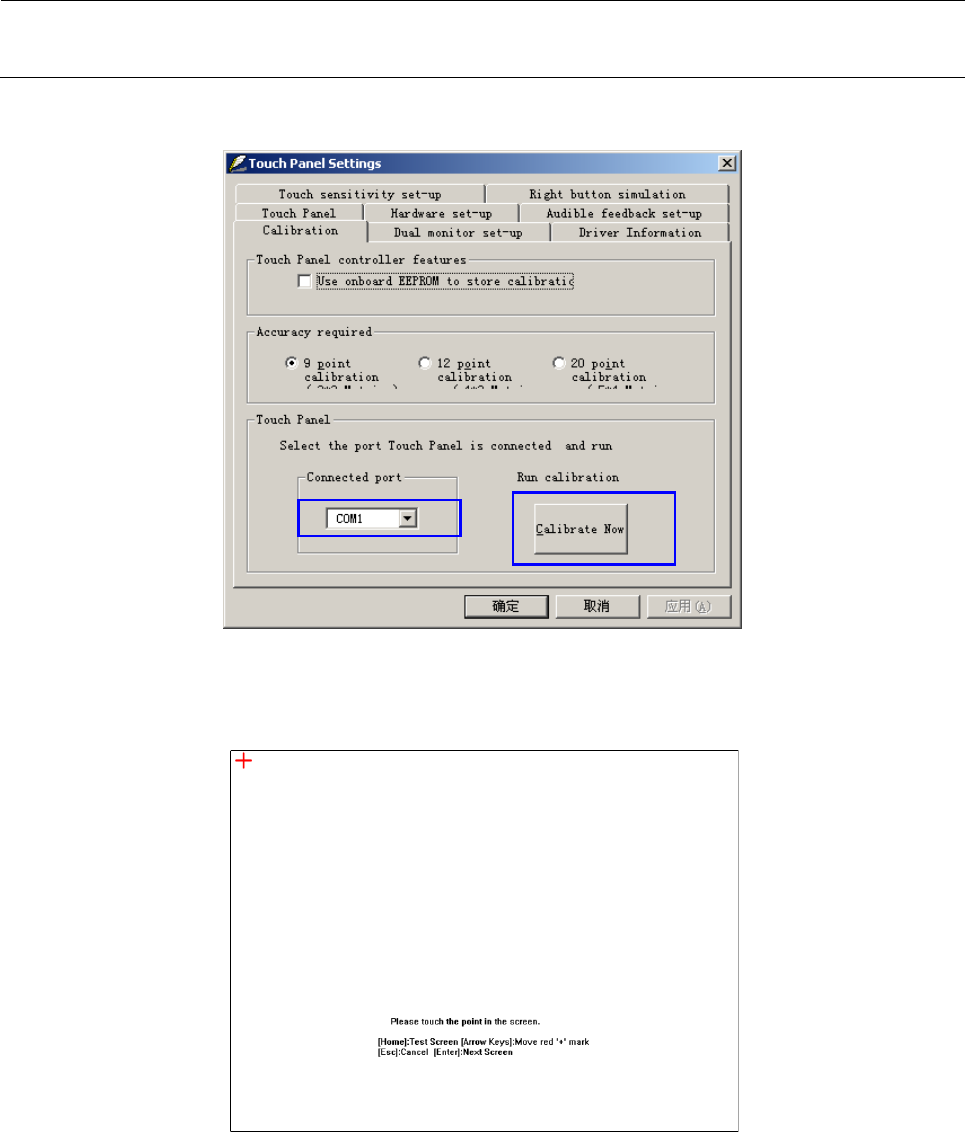

３） 将触摸屏所 Connected port 为“COM2”，点击“Calibrate Now”。
４） 当出现这一窗口后，请按下图的指示用手指按压红十字的交点。
当触摸后，其他位置也会显示箭头，同样也请用手指按压红十字的交点。
维修调整要领书
12-5
５） 结束所有校正点的输入后，会出现 Calibration 画面。如红十字的交点的输入已正确完成，可点击
“Update”按钮。
图 12-2-1-2 Calibration 画面
６） 为了使 C 驱动器的变更生效，请执行命令提示“ewfmgr c： -commit”之后再关机。
具体请参照「12-3-3-2 C 驱动器的更新操作」。
12-2-1-2．触摸式面板蜂鸣器声音的设定
可以设定触摸式面板触摸时蜂鸣器声音的 ON/OFF。初始设定是设定为 ON。可用下述方法进行设定。
(１） 启动主机软件后，请按 LCD 监视器背面的 OSD 开关以显示 OSD 启动画面。
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
OSDスイッチ
OSD 开关
朝旁向滑动
按
维修调整要领书
12-6
(２） 请按 OSD 开关，选择 OSD 画面的“TOUCH PANEL SETUP”，将 OSD 开关朝旁向滑动。
(３） 请按 OSD 开关选择 OSD 画面的“BUZZER”，将 OSD 开关朝旁向滑动设定 ON/OFF。设定后请
再按 OSD 开关选择 OSD 画面的“RETURN”，将 OSD 开关朝旁向滑动。
[TP SETUP]
OSD ON
2 sec
BLOFF 0 min
BUZZER
ON OFF
BZ TIME 1 2 3
FORMAT
BIN ASCII HEX
X-DIV 240
Y-DIV 240
CANCEL
RETURN
SELECT
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
