维修调整要领书
12-16
６） BIOS 设置的结束
请用←→键选择“Exit”菜单画面，用↑↓键将光标对准“Exit Saving Changes”并按＜ENTER＞
键，保存 BIOS 设置后结束。
Phoenix TrustedCore (tm) Setup Utility
Main Advanced Security Boot Exit
Item Specific Help
Exit Saving Changes
Exit Discarding Changes
Load Setup Defaults Exit System Setup and
Discard Changes save your change to
Save Changes CMOS.
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu
Enter Select Sub
-Menu F10 Save and Exit
维修调整要领书
12-17
12-3-3．网络的设置（要与 MI Line Optimizer／生产支援系统通信时设置）
为了 JM-20 与 MI Line Optimizer／生产支援系统之间的通信，必须进行网络设置。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
12-3-3-1．TCP/IP 的设定

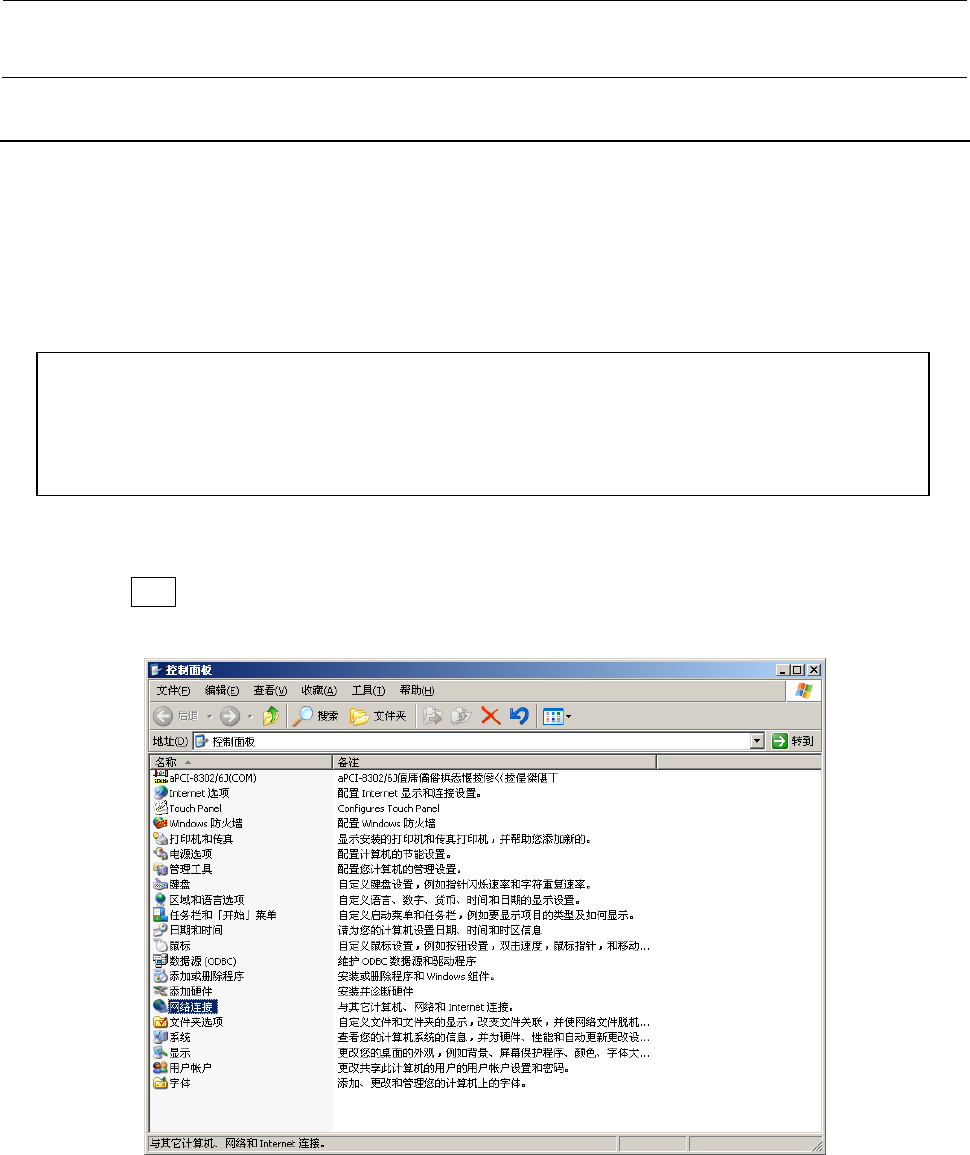

1) 选择 起动 按键，再选择[设定(S)]→[控制面板（C）]。
2） 请双击[网络连接]图标。
设置 TCP／IP 时的注意事项
关于 IP 地址。有公司内部规定时，请按照公司内的网络负责人的指示进行指定。
没有指定时，请设定 MI Line Optimizer
／生产支援系统的
其它的主机没有设定的号码
。
出厂时已设置为“
192．168．100．100
”，子网掩码“
255．255．255． 0
”。
维修调整要领书
12-18

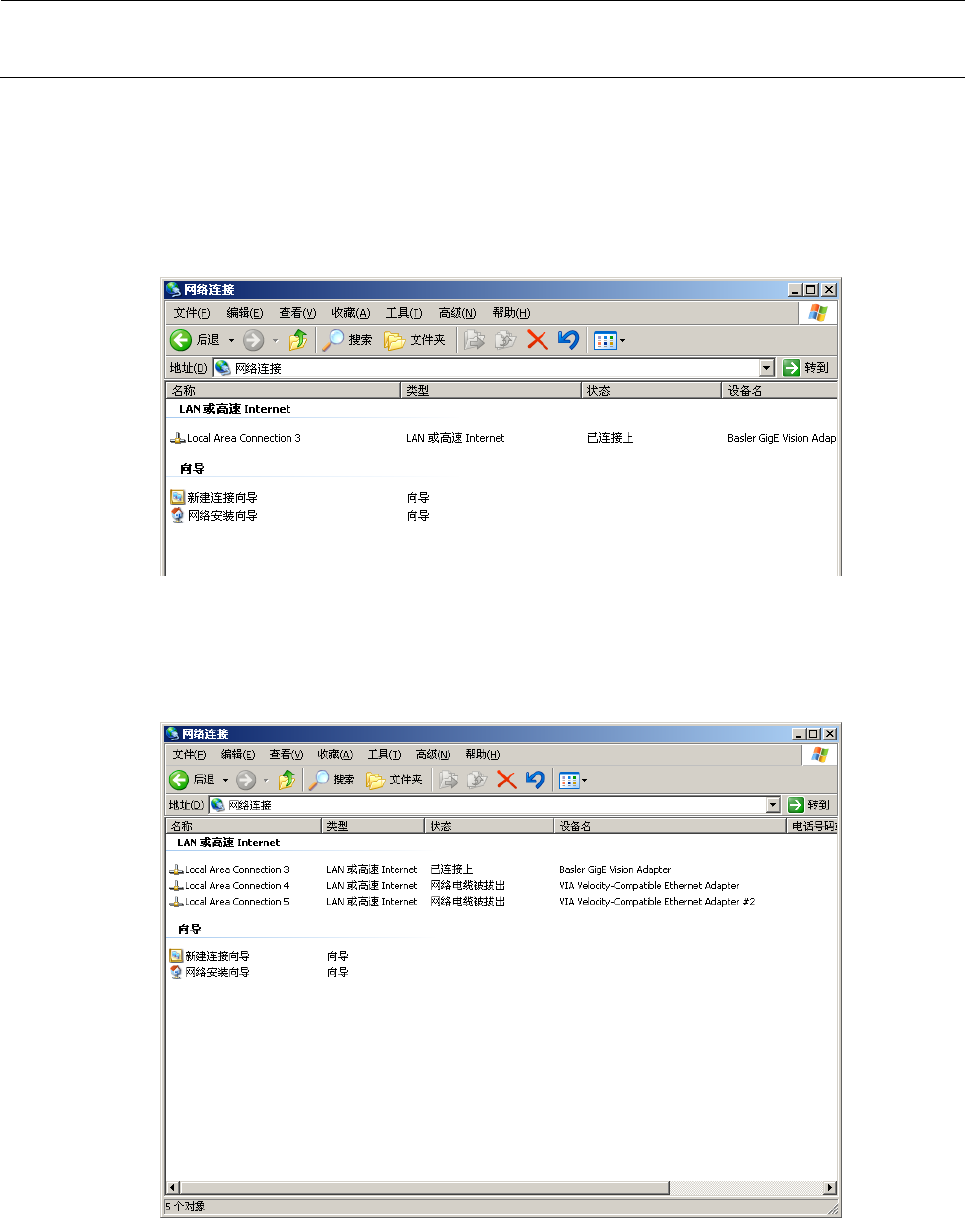

3) 请点击[局域网连接]图标，选择[属性]。
请注意根据有无全焦点 VCS 选项，设置的网络有所不同。
① 为标准规格(无全焦点选项)时
请选择器件名为 Basler GigE Vision Adapter 的器件。
② 有全焦点 VCS 选项时
请选择器件名为 VIA Velocity-Compatible Ethernet Adapter #2 的器件。
Basler GigE Vision Adapter 用于全焦点 VCS 的网络设置，所以请不要使用。
