维修调整要领书
12-18
3) 请点击[局域网连接]图标，选择[属性]。
请注意根据有无全焦点 VCS 选项，设置的网络有所不同。
① 为标准规格(无全焦点选项)时
请选择器件名为 Basler GigE Vision Adapter 的器件。
② 有全焦点 VCS 选项时
请选择器件名为 VIA Velocity-Compatible Ethernet Adapter #2 的器件。
Basler GigE Vision Adapter 用于全焦点 VCS 的网络设置，所以请不要使用。
维修调整要领书
12-19

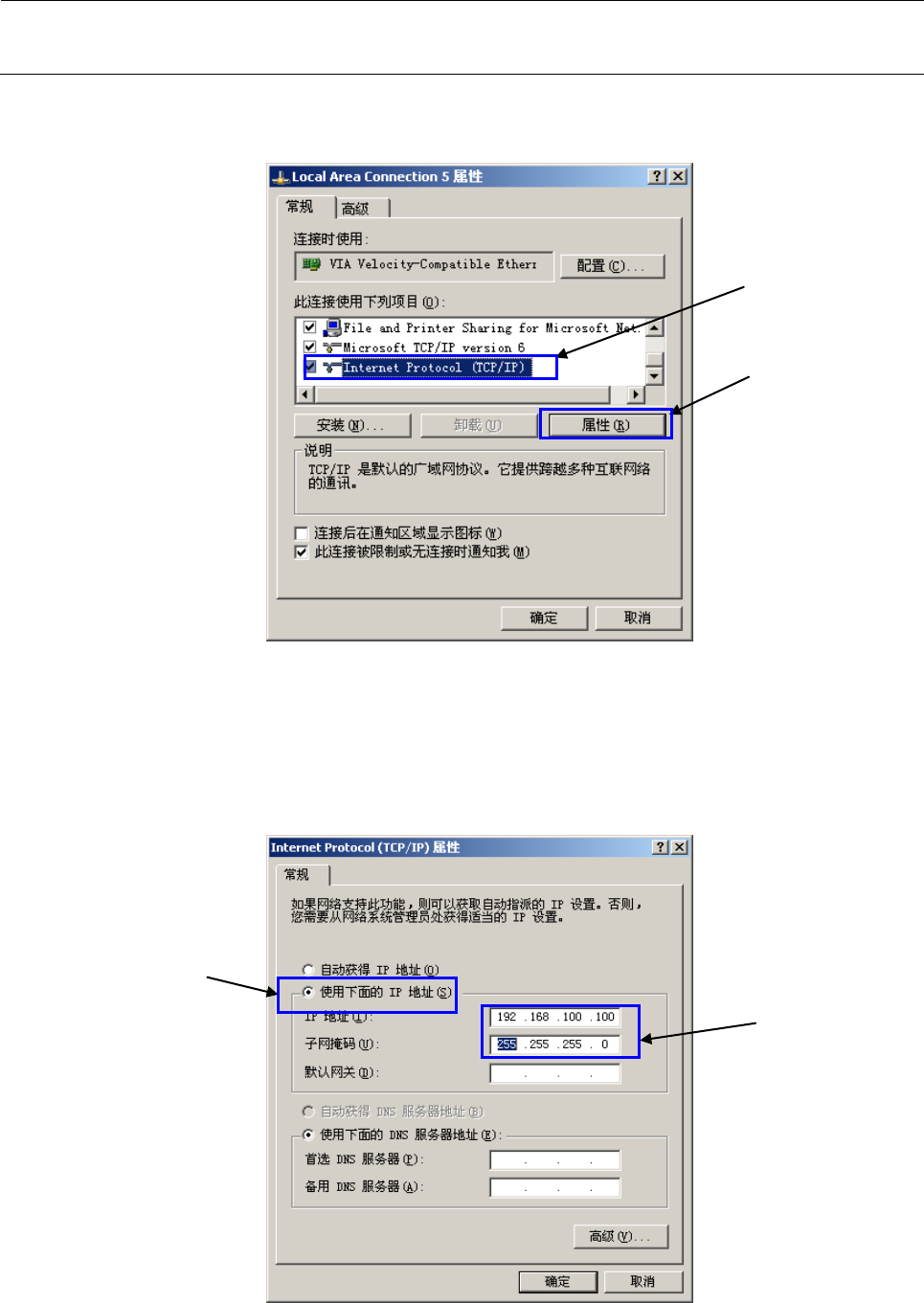

4) 于是显示[Local Area Connection 的属性]对话框。
在这一画面中，请选择①[Internet Protocol Version 4（TCP/Ipv4）]，再按②[属性（R）]键。
5) 于是显示[Internet Protocol Version 4（TCP/ Ipv4）的属性]对话框。
在这一画面中，请选择①“使用下面的 IP 地址（S）”，并指定②[IP 地址]、[子网掩码]。
辅助网络上，请输入『 255．255．255． 0 』。
另外，如果需要的话，请根据公司内的网络负责人的指示，设定［默认网关］、［DNS］、［ WINS
地址］等。
设定结束后，请按「确定」键。
①
②
①
②
维修调整要领书
12-20

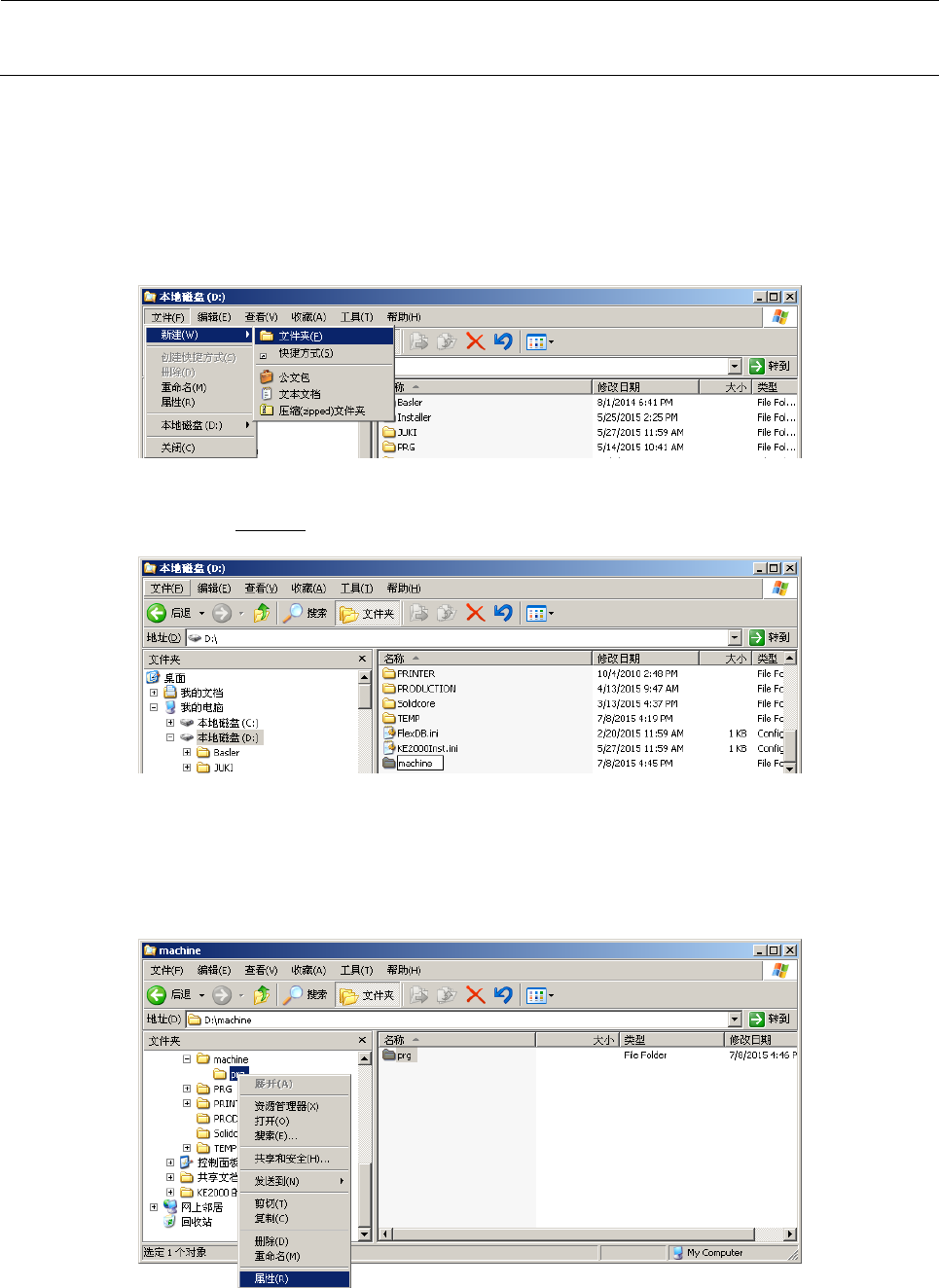

12-3-3-2．共有文件夹的设定
设定网络通讯的共有文件夹。
在 D 驱动器下，编制“D:\machine\Prg”的文件夹，设定共有 Prg 文件夹。
1) 起动浏览器。
2) 选择[D 驱动器]，从菜单选择「文件(F)」-「新建(N)」-「文件夹(F)」。
3) 请输入文件夹名：machine。
4) 于是在 D 驱动器下建立名为“machine”的文件夹。
再用同样方法在 machine 文件夹下建立“Prg”文件夹。
5) 右键点击 Prg 文件夹，请选择「共享和安全（H）」或「属性（R）」。
