维修调整要领书 12-30 12 -3 - 4 - 2 ． 摄像机侧的设置 摄像机侧可以通过机器设置处进行设置。 1) 从主体的菜单画面 启动 [ 设置 ] 。 2) 请选择 [ 设置组 ] － [ 设置 D FFP 摄像机 IP 地址 ] 。 3) 设置 DFFP 摄像机的网络。无特别指定时，请按如下进行设置。 设置项目 设置内容 IP 地址 设置摄像机的 IP 地址。请使 LAN 端口 4 的 IP 地址与前 3 个的一致。 当 M…
维修调整要领书
12-29
7) 请选择[Internet Protocol(TCP/IP)]，点击[属性]。
8) 勾选[使用下一个 IP 地址（S）]、[IP 地址]、[子网掩码]，必要时请设置[默认网关]。(初始值 IP 地
址为『192.168.1.1』，子网掩码设置为『255.255.255.0』。还使用其他地址时，请予变更以避免重
复。)
完成设置后，请点击[OK]。
9) 打开命令提示符 输入[ewfmgr c: -commit]后，请重启贴片机。
维修调整要领书
12-30
12-3-4-2．摄像机侧的设置
摄像机侧可以通过机器设置处进行设置。
1) 从主体的菜单画面 启动[设置]。

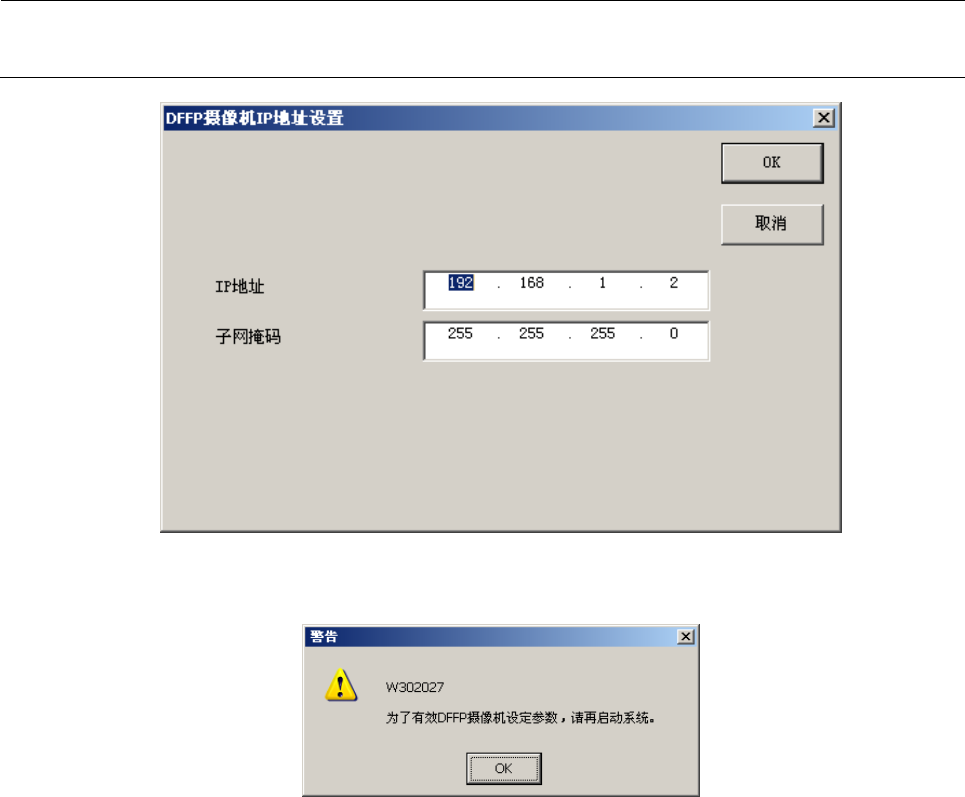

2) 请选择[设置组]－[设置 DFFP 摄像机 IP 地址]。
3) 设置 DFFP 摄像机的网络。无特别指定时，请按如下进行设置。
设置项目 设置内容
IP 地址 设置摄像机的 IP 地址。请使 LAN 端口 4 的 IP 地址与前 3 个的一致。
当 MI Line Optimizer／生产支援系统中，已经为 LAN 端口 1 设置了 IP 地址时，请
为第一个和第二个设置同一个值，为第三个设置不重复的值。对第四个的值不予
指定。
在没有特别指定时，请按照如下进行设置。
192.168.1.2
子网掩码 设置子网掩码。无特别指定时，请按如下进行设置。
在没有特别指定时，请按照如下进行设置。
255.255.255.0
维修调整要领书
12-31
4) 设置时将显示以下对话框，请依照指示重启贴片机。
