维修调整要领书 1-6 图 1-2-2-4 前侧 （Ｙ 负限制传感器 ） 后通路前端面到传感器中心的距 离 ： 96.5 ｍｍ 前侧 2 （ Ｙ 原点附近传感器） 后通路后端面到传感器中心的距离 ： 156.5 ｍｍ 里侧 （Ｙ 正限制传感器 ） 后通路后端面到传感器中心的距离 ： 149 ｍｍ 与限制传感器的间隙 ０．８～１．５ｍｍ（ 精度 １．０ｍｍ） 前 后
维修调整要领书
1-5
1-2-2．Y 轴限制传感器、Y 轴原点附近传感器的更换
※更换传感器时，不需要调整位置。
※包括支架也更换时，需要调整位置。
１） 请拆下作为更换对象的传感器的连接器，松开安装螺钉，更换传感器。
２） 安装时，以相反的操作步骤进行。调整到 X SENSOR DOG 与传感器的距离为 0.8～1.5mm（目标
1.0mm），然后固定之。（参照图 1-2-2-3）如包括托架一起更换后，请按图所示进行位置调整。（参
照图 1-2-2-4）

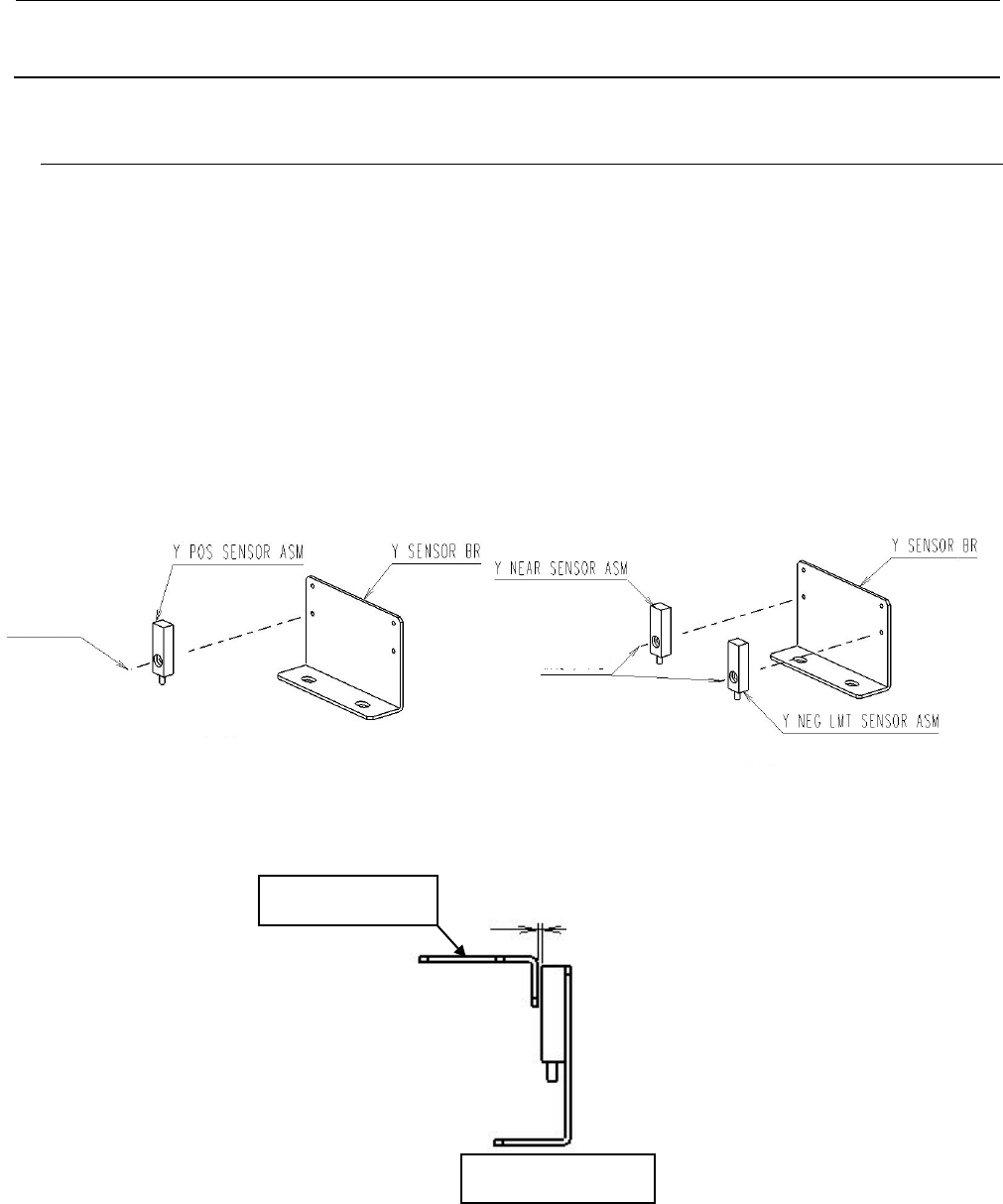

图 1-2-2-1 图 1-2-2-2
图 1-2-2-3
安装螺钉
安装螺钉
里侧 身前侧
固定位置
0.8～1.5
X SENSOR DOG
维修调整要领书
1-6

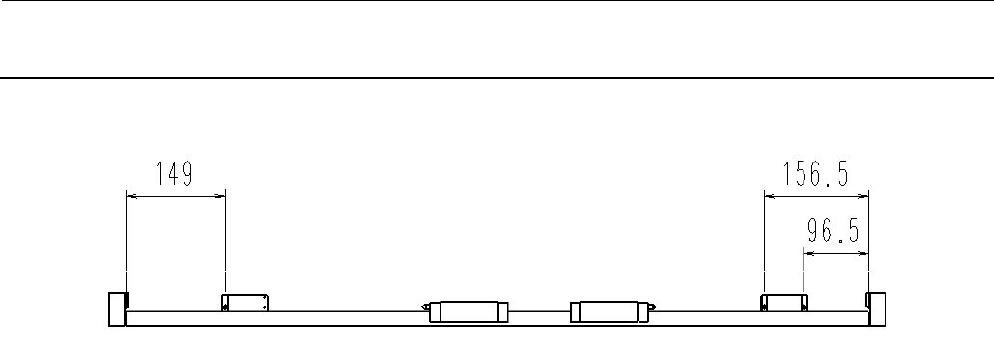

图 1-2-2-4
前侧
（Ｙ负限制传感器）
后通路前端面到传感器中心的距
离： 96.5 ｍｍ
前侧
2（Ｙ原点附近传感器）
后通路后端面到传感器中心的距离
：156.5 ｍｍ
里侧
（Ｙ正限制传感器）
后通路后端面到传感器中心的距离
： 149 ｍｍ
与限制传感器的间隙
０．８～１．５ｍｍ（
精度１．０ｍｍ）
前 后
维修调整要领书
1-7
1-2-3．限位传感器的动作确认
1-2-3-1. X 限位传感器的动作确认
１） 更换传感器后，启动机器，会出现“原点复位”的对话框，但不要进行原点复位，请选择取消。

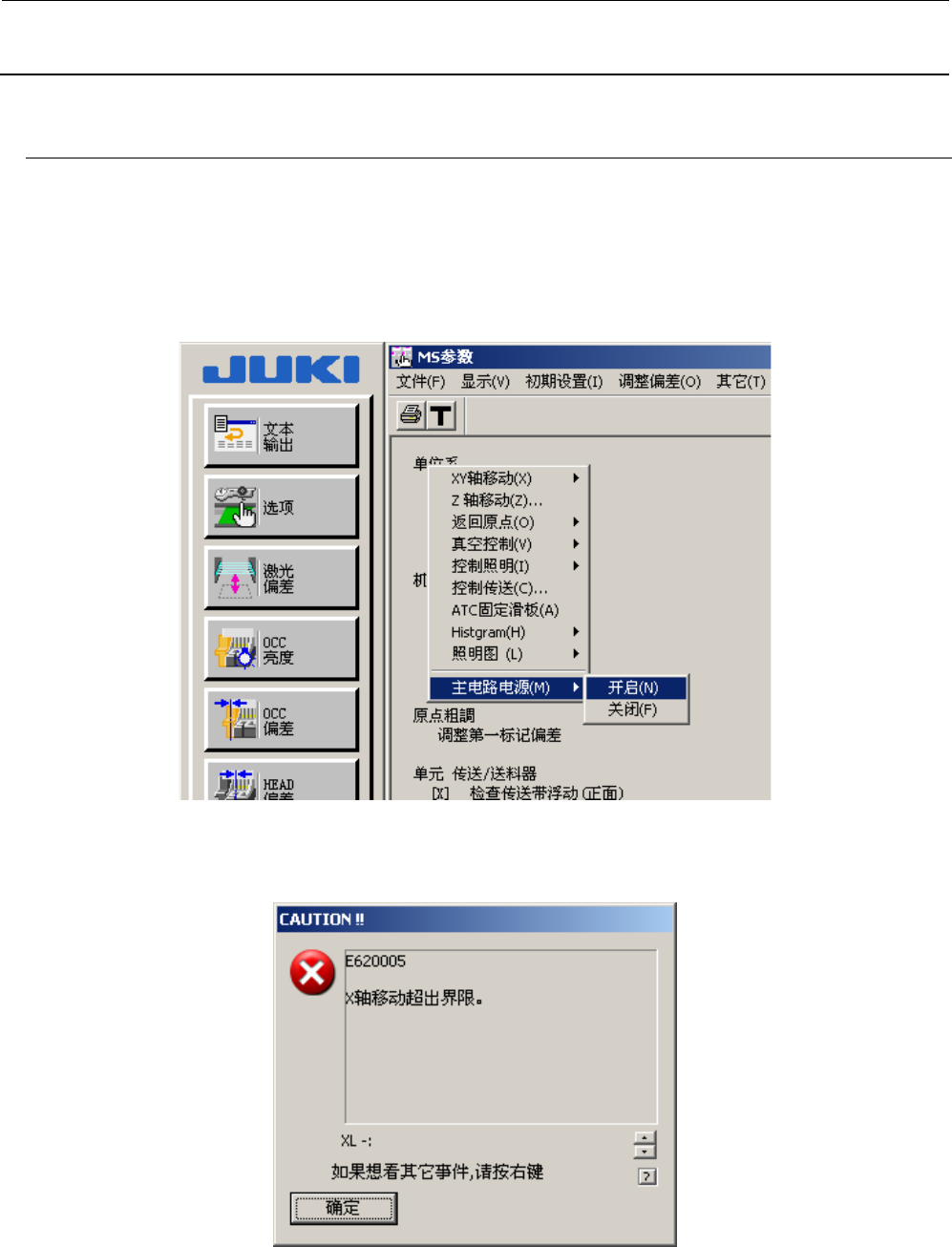

２） 请从主机软件的维护菜单中选择 MS 参数设置。
３） 在 MS 参数画面上点击鼠标右键，会显示菜单，请选择菜单中“[主电路电源]内”的 ON。
４） -X 限位传感器的动作确认。以手动方式将贴装头往左侧移动到-X 限位传感器关掉的位置。这时，
请确认监控器上弹出 X 轴移动极限的对话框。
５） 请将贴装头往右侧移，解除-X 限位传感器。
６） 解除后，与３）的操作顺序一样，使主电路电源 ON，关闭监控器的 X 轴移动极限显示。
