维修调整要领书
13-18
*1：在有 MTS 连接单元时追加

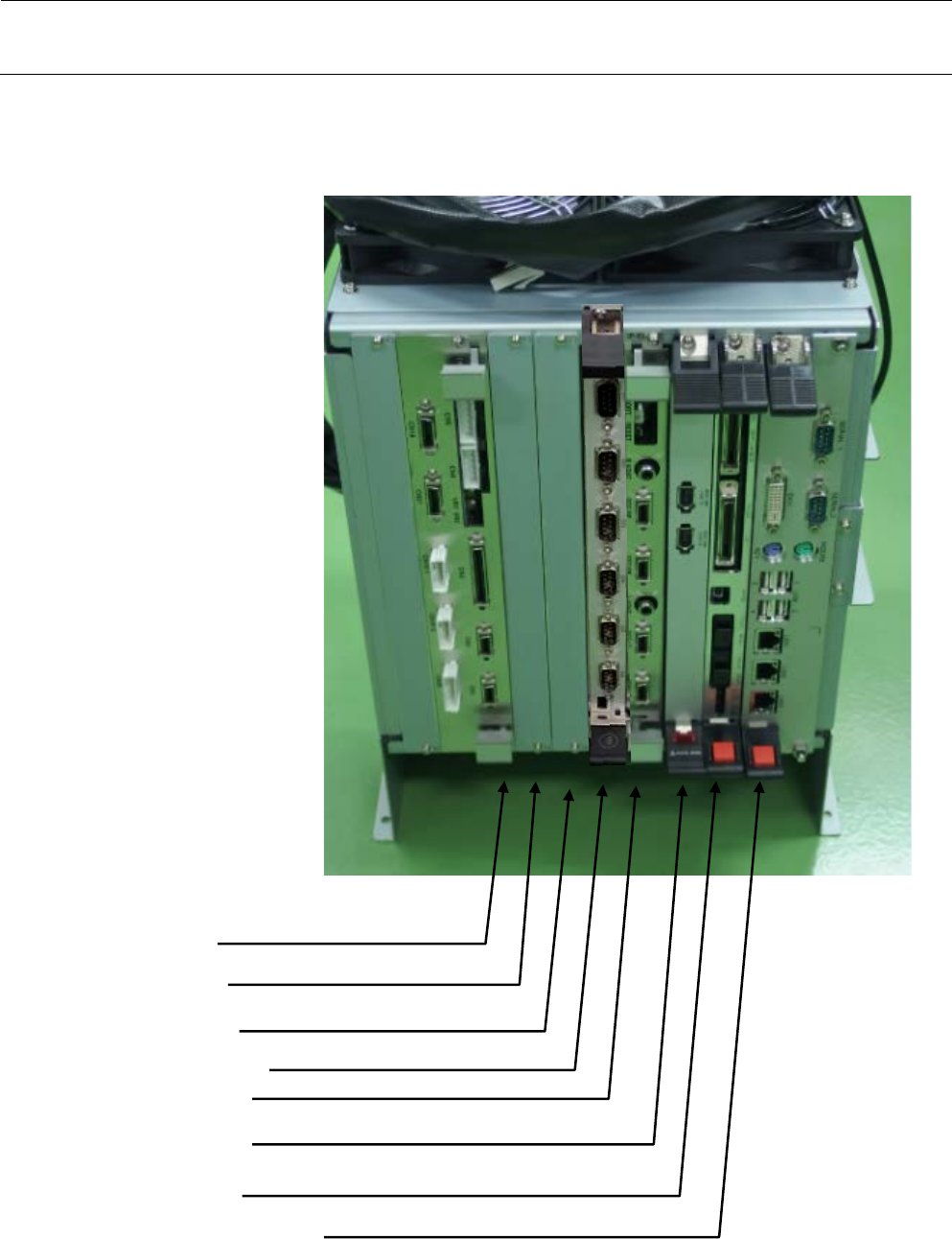

图 13-4-1-1-4. 基板配置图(Rev Q 以后)
维修调整要领书
13-19
13-4-2．
CPU
基板
(40107372)
13-4-2-1．
CPU
基板
(40107372) (Rev. P
以前
)
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线连接。
【跨接开关类的设定】
CPU 基板上是没有跨接开关的｡
【LED 的意义】
PW：电源供给后亮灯。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“12-3-2 BIOS 的设置”进行设置。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【DIMM 的更换】
无 DFFP 时，使用 CPU 主板附属(已安装)的 512MB 的 DIMM，
有 DFFP 时，需要换上 1MB 的 DIMM(40097878)。
更换 DIMM 时，请按以下的方法实施。
DIMM 的拆下方法
a) 将插座左右的卡扣各自朝外侧打开。
b) 解除卡扣的锁紧后，DIMM 斜向飞出。
c) 请朝斜上方取出 DIMM。
维修调整要领书
13-20
DIMM 安装方法
a) 将 DIMM②沿相对插座倾斜的方向插入。
此时，请注意 DIMM②的 KEY 位置，注意插入时不要弄错朝向。"
b) 将 DIMM②插入到里面，在插座左右的卡扣卡紧之前，沿垂直方向拉起存储器模块②。
（CN10 用）
所围的部位属于未使用功能（未实装）。该功能不能使用。
