维修调整要领书
1-8
７） +X 限位传感器的动作确认。以手动方式将贴装头往右侧移动到+X 限位传感器关掉的位置。

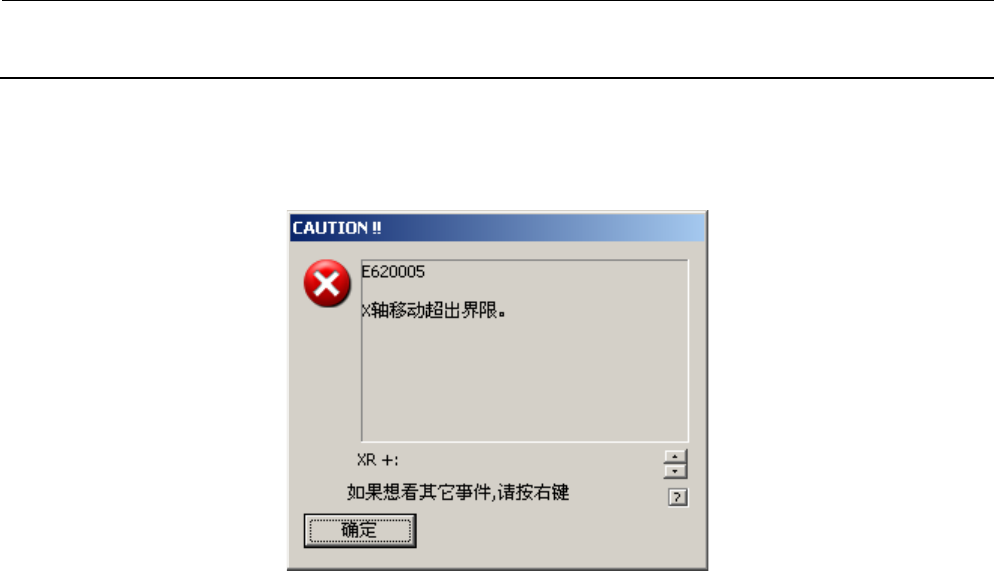

８） 这时，请确认监控器上弹出 X 轴移动极限的对话框。
９） 请将贴装头往左侧移，解除+X 限位传感器。
１０） 解除后，与３）的操作顺序一样，使主电路电源 ON，关闭监控器的 X 轴移动极限显示。
1-2-3-2 Y 限位传感器的动作确认
１） 请按 1-2-3-1 的操作顺序进行 Y 限位传感器的动作确认。
２） X、Y 均完成传感器的动作确认后，结束主机软件，将安全方向设置设为“否”。
３） 成为可以切断装置电源的状态后，将电源开关置于 OFF。
４） 请再次将电源置于 ON。
维修调整要领书
1-9
1-3．接近传感器的更换
1-3-1．X 轴
请按与 1-2-1 相同的操作顺序进行更换。
1-3-2．Y 轴
请按与 1-2-2 相同的操作顺序进行更换。
1-3-3．X、Y 接近传感器的动作确认
１） 请进行 1-2-3-1 中１）～３）的操作。

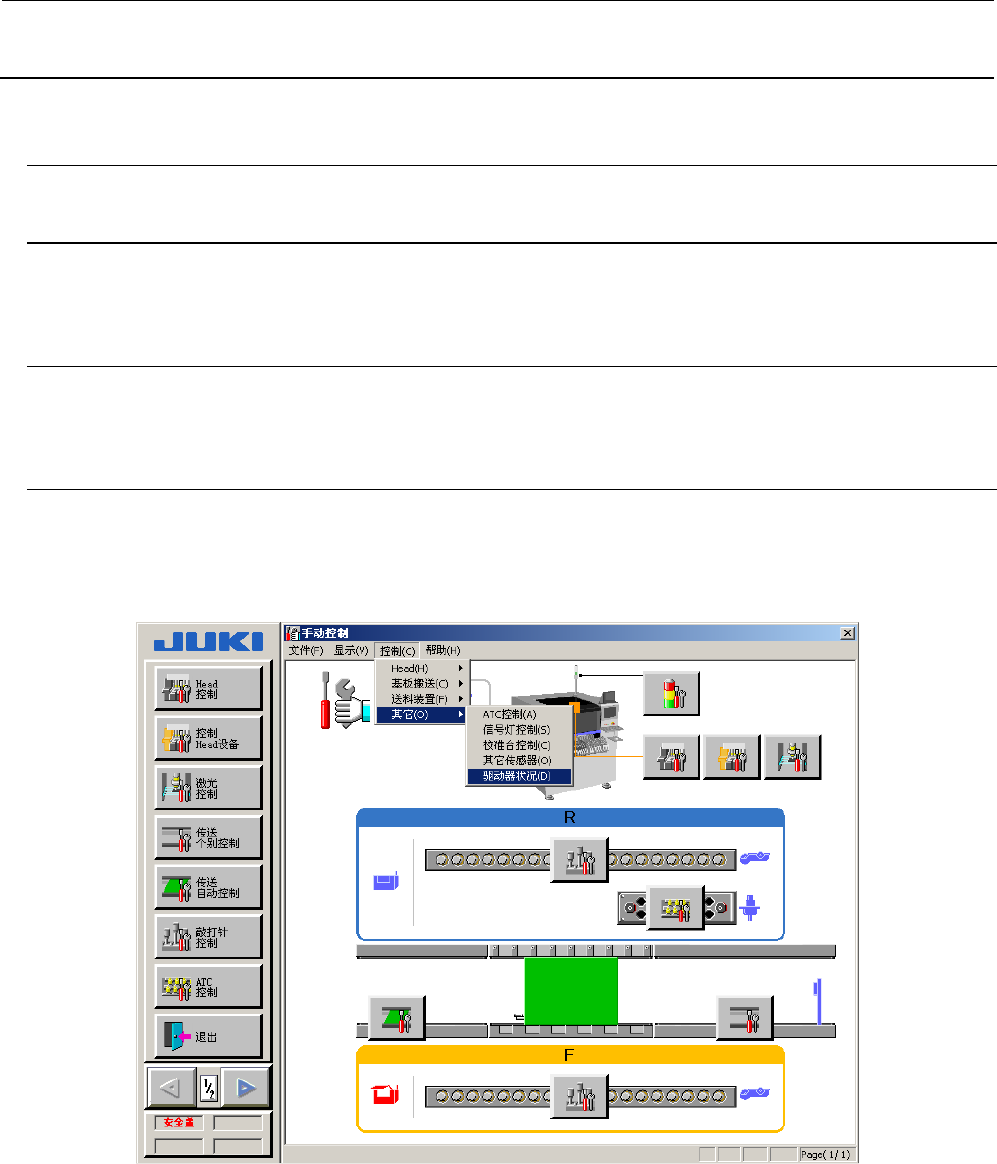

２） 请从主机菜单画面中选择手动控制。
３） 请从手动控制画面的菜单中选择“控制”内的“其它/驱动器状况”。
４） 于是出现“驱动器状况”的画面，请从中选择“传感器信息”。

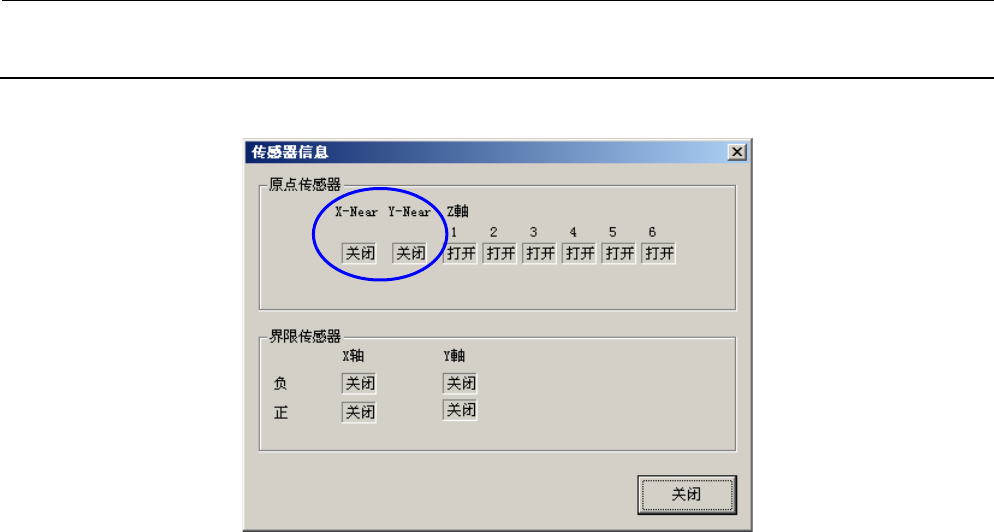

５） 选择驱动器状况后，出现以下画面。
维修调整要领书
1-10
６） X 接近传感器的动作确认。请确认上图显示项目中的“X-Near”处于 OFF。以手动方式将贴装头
往左侧移，移动到让接近传感器通过的位置。
７） 通过后，请确认上图的“X-Near”已为 ON。
进而，请再目视确认 X 接近传感器的 LED 已点亮。
８） Y 接近传感器的动作确认。请确认上图显示项目中的“Y-Near”已为 OFF。用手动方式将贴装头
往身前侧移，移动到让接近传感器通过的位置。
９） 通过后，请确认上图的“Y-Near”已为 ON。
进而，请再目视确认 Y 接近传感器的 LED 已点亮。
10） 结束主机软件，成为可以切断装置电源的状态后，将电源开关置于 OFF。
11） 请再次将电源置于 ON，进行原点复位。
