维修调整要领书
13-22

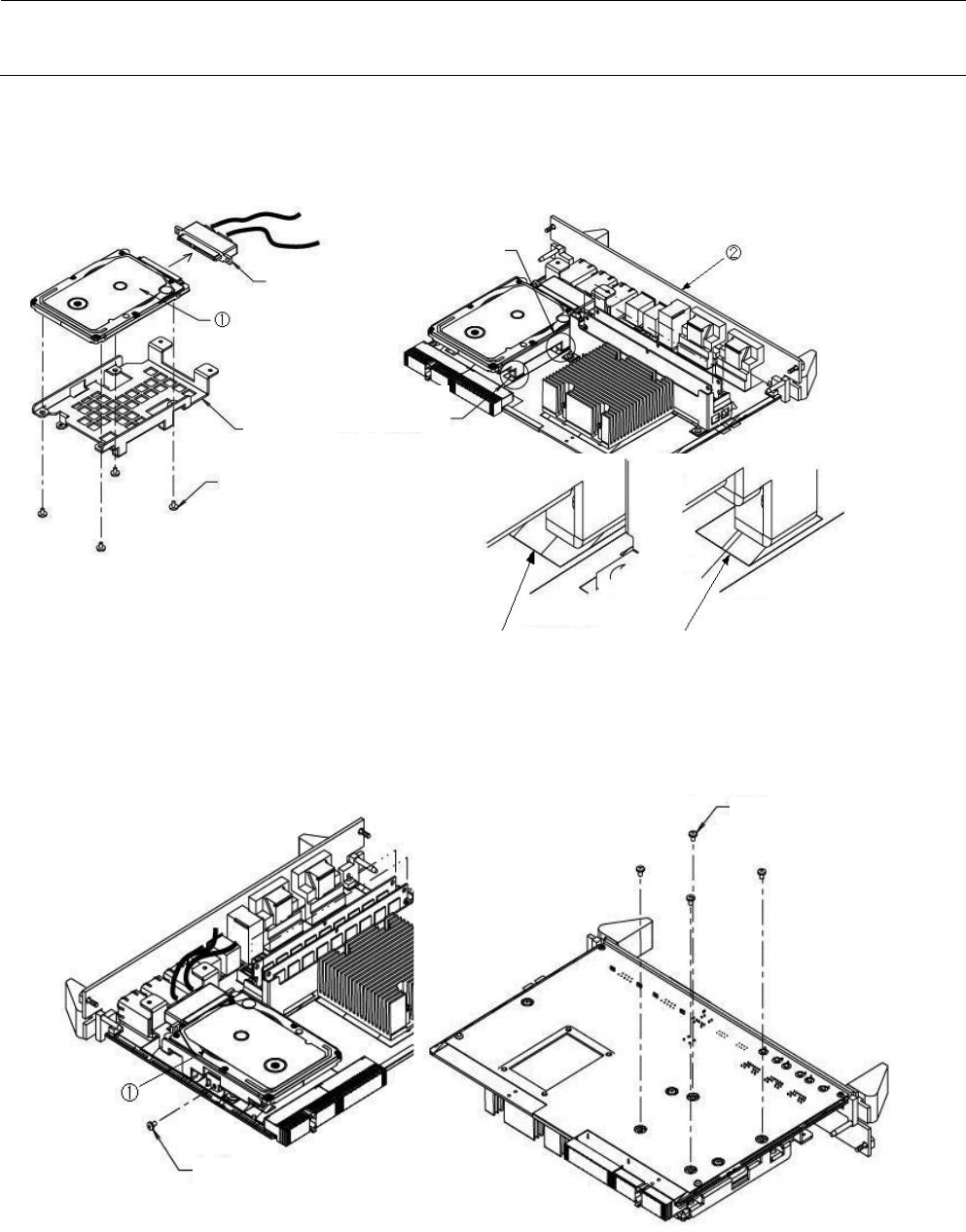

3. 将 SSD 电缆插到①SSD，用螺丝（M3/4 个）固定在座板上，安装到基板上。
4. 将座板与座板紧固件用螺丝（M2.5/1 个）固定。
然后把 CPU 基板反过来，将座板与 CPU 基板用螺丝（M2.5/4 个）固定。
螺丝
螺丝
螺丝
座板
SSD
电缆
参照详细图
B
详细图
A
详细图
A
详细图 B
注意不要接触该区域的贴装元件
参照详细图
A
维修调整要领书
13-23

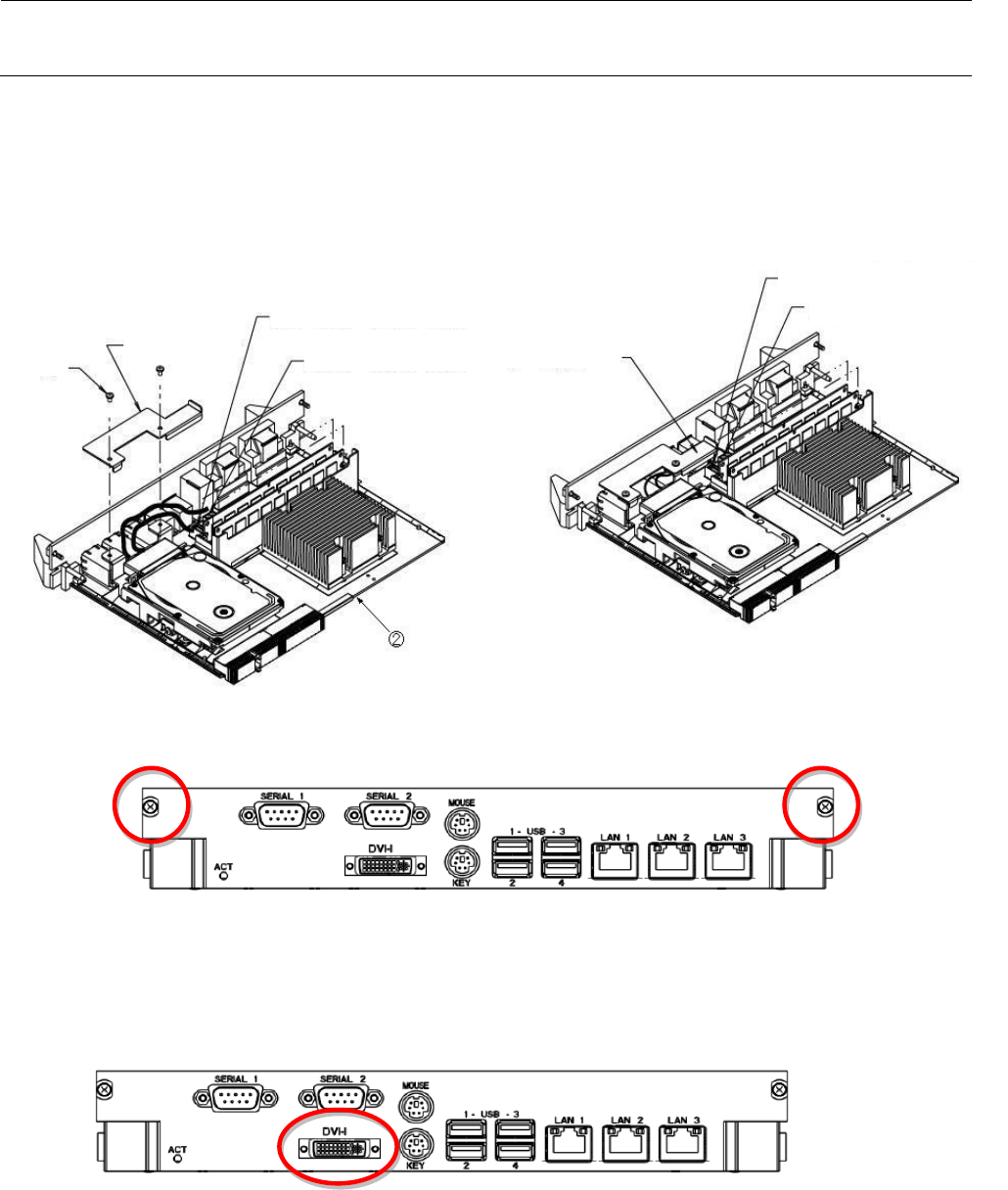

5. 将 SSD 电缆与②CPU 基板的 SATA 电缆连接器、DC 电缆连接器连接，用螺丝（M2.5/2 个）固定电
缆护罩。
SSD 电缆不要从电缆护罩脱出(要压在电缆护罩下)。
6. 下图所示前侧面板部的 2 个螺丝不需要了，将其拆下。
7. 将 CPU 基板安装到控制装置中。
8. 将 40205891“DVI-VGA 变换插头”连接到 DVI-I 插座。
9. 如把 CPU 基板从 40107372 更换为 40205864，更换后要把 M/C Rev.的“Q”涂没。
※座板紧固件、座板、SSD 电缆、螺丝、电缆护罩属于 CPU 基板的附件。
螺丝
DC
电缆连接器
SATA
电缆连接器
电缆护罩
电缆护罩
SSD
电缆（
SATA
）
SSD
电缆（
DC
）
维修调整要领书
13-24
13-4-3．定位板（
40044540
）
【功能】
POSITION BOARD 是经由 SSCNETⅢ（三菱电机制造的高速同步通信网络）与控制伺服电动机的 CPCI
总线对应的板。可控制最多 32 轴的电动机。
POSITION BOARD 和各轴伺服放大器之间以光纤电缆进行数据链连接。
① 接受来自 CPU BOARD 软件的指令，控制 XYZθ 轴伺服电动机。
② 进行各轴的原点传感器及限位传感器的检测。
③ 进行伺服驱动器的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【跨接开关类的设定】
跳接开关请保持出厂时的状态进行使用。
【LED 的意义】
LED（绿）：动作显示、接通电源时：亮灯；系统启动时：闪烁；电源断开时：熄灯
LED（红）：出错显示、通常时：熄灯；错误发生时：亮灯
【更换后的调整项目】
没有特别的。

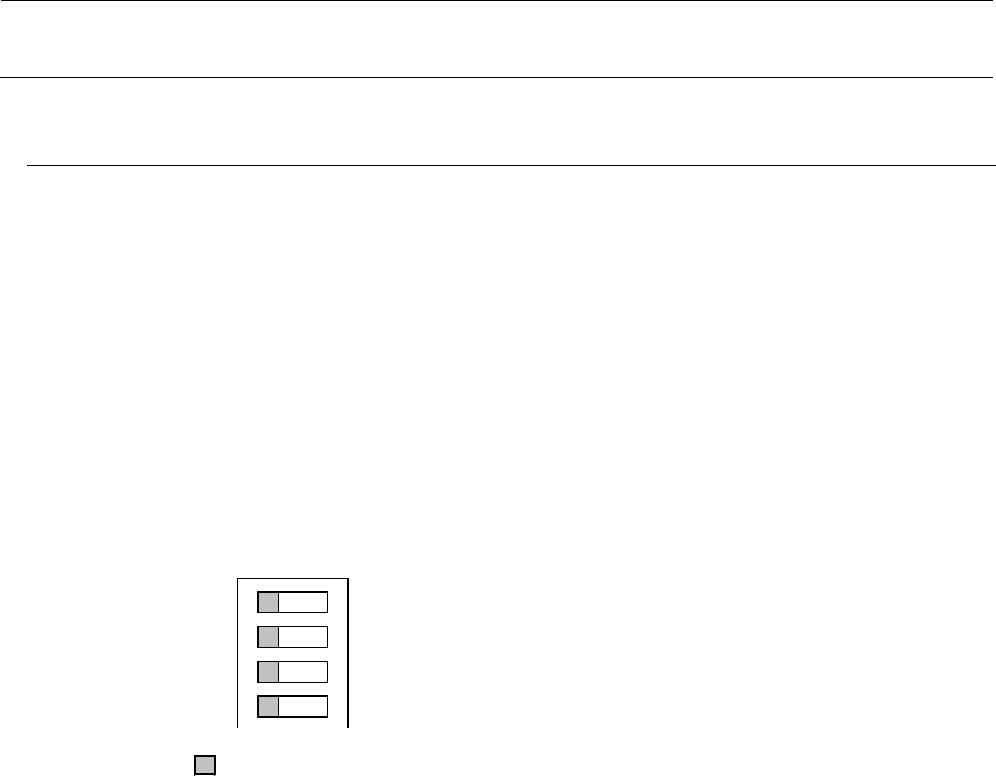

部がスイッチの設定位置
Ｏ Ｎ
１
２
３
４
ＳW２
部为直插式开关的设置位置。
