维修调整要 领书 13-28 【 LED 的意义】 LD1 （红） PLLLOC K ；如该灯未点亮 , 有可能是 内部时标发生了故障 ｡ LD2 （红） ER_ OUT ；因发生 紧急停止等警报而 亮灯 ｡ LD3 （红） FD _FLO AT_F ；检测到正面侧送料 器浮 起時亮灯 ｡ LD4 （红） FD _FLO AT_R ；检测到背面侧送料 器浮 起時亮灯 ｡ LD5 （红） MN T_K E Y ；生产模式（维护键 卧倒）时…
维修调整要领书
13-27

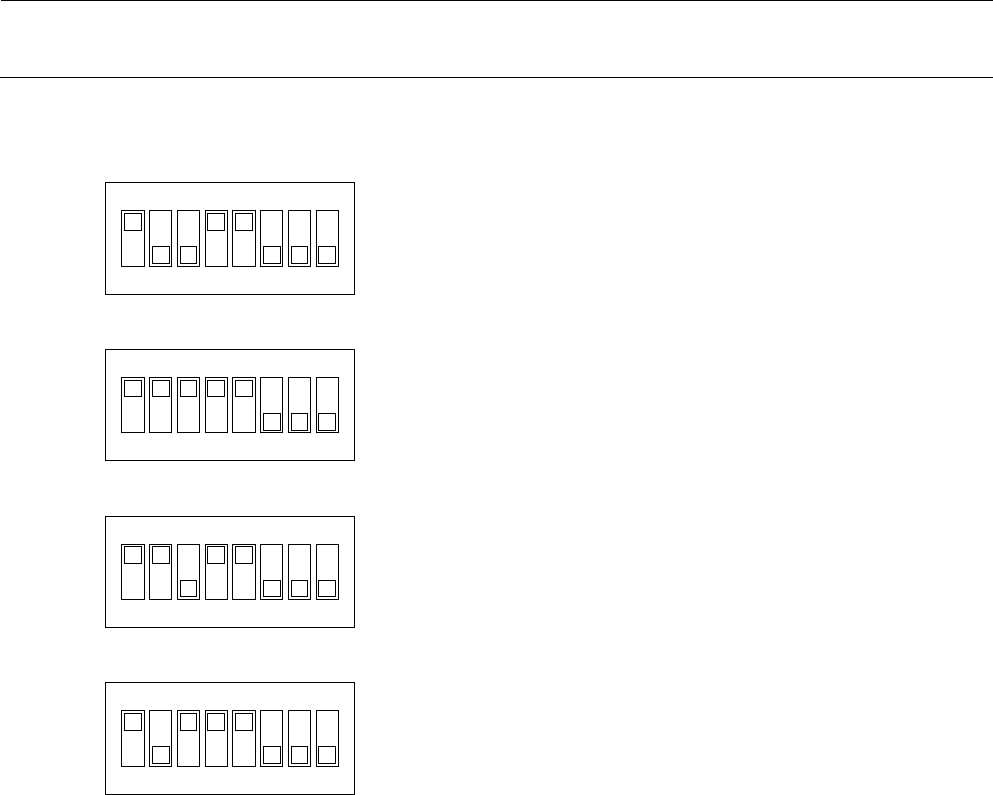

SW2 各位的意义如下。
･ SW2-1: ON 时，可操作背面侧护罩打开
･ SW2-2: ON 时，可操作正面侧送料器浮起传感器
･ SW2-3: ON 时，可操作背面侧送料器浮起传感器
･ SW2-4: ON 时，POWER MONITOR（CE）有效
･ SW2-5: ON 时，当护罩打开时強制伺服 OFF（维护开关 OFF 时）
当护罩打开时轴低速动作（维护开关 ON 时）
･ SW2-6: ON 时，因送料器浮起传感器检测到而強制伺服 OFF（一般情况下不使用。）
･ SW2-7: 备用
･ SW2-8: 备用
属于 EN 规格时，请将 SW2-4 设置为 ON。SW2-4 是仅在 EN 机型中使用的 POWER_MONITOR
信号的有效/无效设置。
1
O
N
2
3
4
5
6
7
8
SW2
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フィーダ浮きセンサなし
・ＥＮ仕様
・リアバンクあり、フロント・リアフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フロントフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、リアフィーダ浮きセンサあり
･ EN 规格
･ 有后侧台架，无送料器浮起传感器
･ EN 规格
･ 有后侧台架，有前侧･后侧送料器浮起传感器
･ EN 规格
･ 有后侧台架，有前侧送料器浮起传感器
･ EN 规格
･ 有后侧台架，有后侧送料器浮起传感器
维修调整要领书
13-28
【LED的意义】
LD1（红） PLLLOCK；如该灯未点亮,有可能是内部时标发生了故障｡
LD2（红） ER_OUT；因发生紧急停止等警报而亮灯｡
LD3（红） FD_FLOAT_F；检测到正面侧送料器浮起時亮灯｡
LD4（红） FD_FLOAT_R；检测到背面侧送料器浮起時亮灯｡
LD5（红） MNT_KEY；生产模式（维护键卧倒）时亮灯｡
LD6（红） COVER_OPEN_F；正面侧护罩打开時亮灯｡
LD7（红） COVER_OPEN_R；背面侧护罩打开時亮灯。
【更换后的调整项目】
● 更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
● 通常在出厂时已调整好，以下说明一下 CAL 真空回路的调整方法。
“CAL 真空回路的调整”
调整的准备 在拔掉 IO MI 基板的 CN3 的状态下进行调整。
① 请用电压计确认 CN6 的 6pin（GND）与 CN6 的 5pin 之间的电压，同时转动 VR2 调整到 2.5V±0.01V。
② 请将 CN6 的 6pin（GND）与 2pin 间以及 CN6 的 5pin 与 1pin 间分别进行连接。
③ 请用电压计确认 CN6 的 4pin（GND）与 CN3 的 5pin 之间的电压，同时转动 VR1 调整到 1.25V±0.01V。
④
调整后，请拆掉 CN6 的连接后再连接 CN3。
注１
在利用旋钮调整之前，先请确认 DC 电源输出电压的调整已进行。
注２
连接器的拔插要在切断电源的状态下进行。

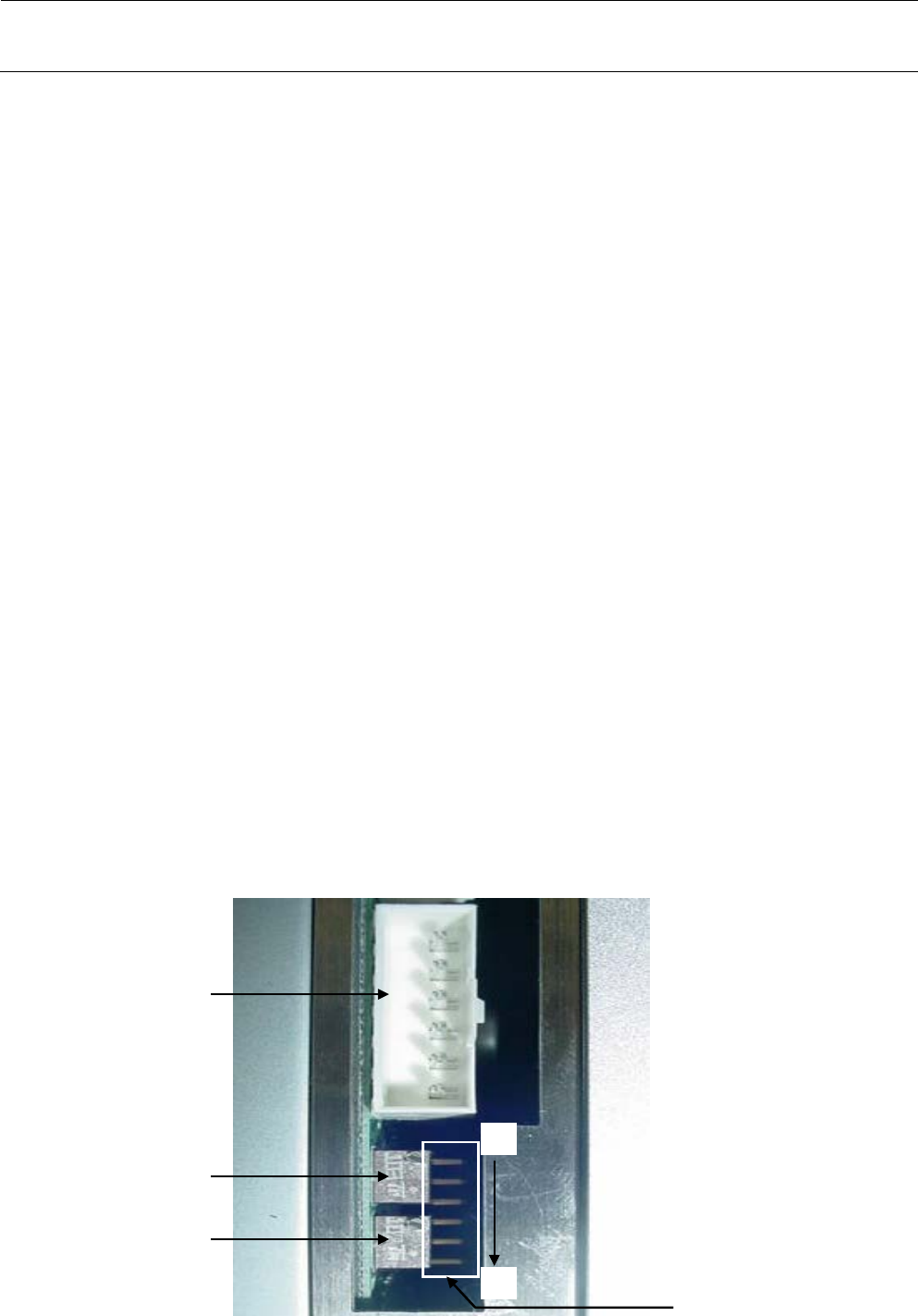

CN4
VR1
VR2
1
6
CN6
CN6 插脚排列图
维修调整要领书
13-29
13-4-6．
IP-X5
基板组（
40047528
）
【功能】
本基板是处理ＯＣＣ拍摄的基板标记、ＩＣ标记的图像数据，计算基板位置修正、元件位置修正值的图
像处理基板。
【跨接开关类的设定】

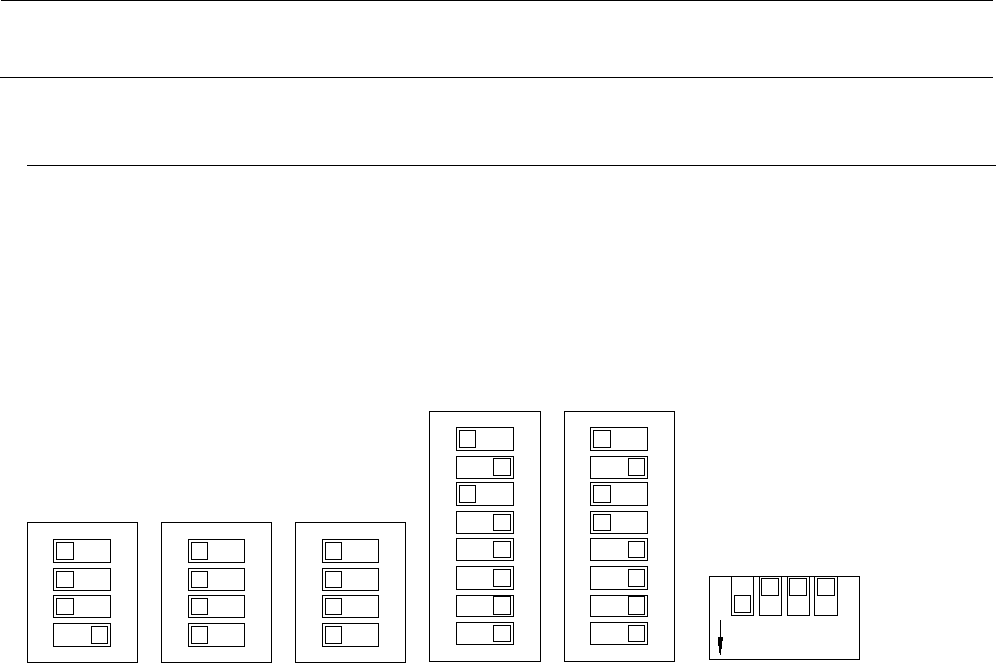

DIPSW 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
SW3
1
O
N
2
3
4
SW6
1
O
N
2
3
4
SW8
1
O
N
2
3
4
SW4
5
6
7
8
1
O
N
2
3
4
SW5
5
6
7
8
【面板 SW】
RESET SW：使本基板复位。
ABORT SW：对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
1
O
N
SW7
2 3
4
