【LED的意义】
LD1（红） PLLLOCK；如该灯未点亮,有可能是内部时标发生了故障｡
LD2（红） ER_OUT；因发生紧急停止等警报而亮灯｡
LD3（红） FD_FLOAT_F；检测到正面侧送料器浮起時亮灯｡
LD4（红） FD_FLOAT_R；检测到背面侧送料器浮起時亮灯｡
LD5（红） MNT_KEY；生产模式（维护键卧倒）时亮灯｡
LD6（红） COVER_OPEN_F；正面侧护罩打开時亮灯｡
LD7（红） COVER_OPEN_R；背面侧护罩打开時亮灯。
【更换后的调整项目】
● 更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
● 通常在出厂时已调整好，以下说明一下 CAL 真空回路的调整方法。
“CAL 真空回路的调整”
调整的准备 在拔掉 IO MI 基板的 CN3 的状态下进行调整。
① 请用电压计确认 CN6 的 6pin（GND）与 CN6 的 5pin 之间的电压，同时转动 VR2 调整到 2.5V±0.01V。
② 请将 CN6 的 6pin（GND）与 2pin 间以及 CN6 的 5pin 与 1pin 间分别进行连接。
③ 请用电压计确认 CN6 的 4pin（GND）与 CN3 的 5pin 之间的电压，同时转动 VR1 调整到 1.25V±0.01V。
④
调整后，请拆掉 CN6 的连接后再连接 CN3。
注１
在利用旋钮调整之前，先请确认 DC 电源输出电压的调整已进行。
注２
连接器的拔插要在切断电源的状态下进行。
CN4
VR1
VR2
1
6
CN6
CN6 插脚排列图
维修调整要领书
13-29
13-4-6．
IP-X5
基板组（
40047528
）
【功能】
本基板是处理ＯＣＣ拍摄的基板标记、ＩＣ标记的图像数据，计算基板位置修正、元件位置修正值的图
像处理基板。
【跨接开关类的设定】
DIPSW 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
SW3
1
O
N
2
3
4
SW6
1
O
N
2
3
4
SW8
1
O
N
2
3
4
SW4
5
6
7
8
1
O
N
2
3
4
SW5
5
6
7
8
【面板 SW】
RESET SW：使本基板复位。
ABORT SW：对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
1
O
N
SW7
2 3
4
维修调整要领书
13-30
13-5．
XY
装置
ＸＹ装置由检测驱动ＸＹ轴 AC 伺服放大器构成。
13-5-1．
XY
装置构成
AC 伺服放大器一共装有 2 台，1 台是驱动 Y 轴的 AC 伺服放大器，另 1 台是驱动 X 轴的伺服放大器。
Y軸（40044539）
X軸（40076927）

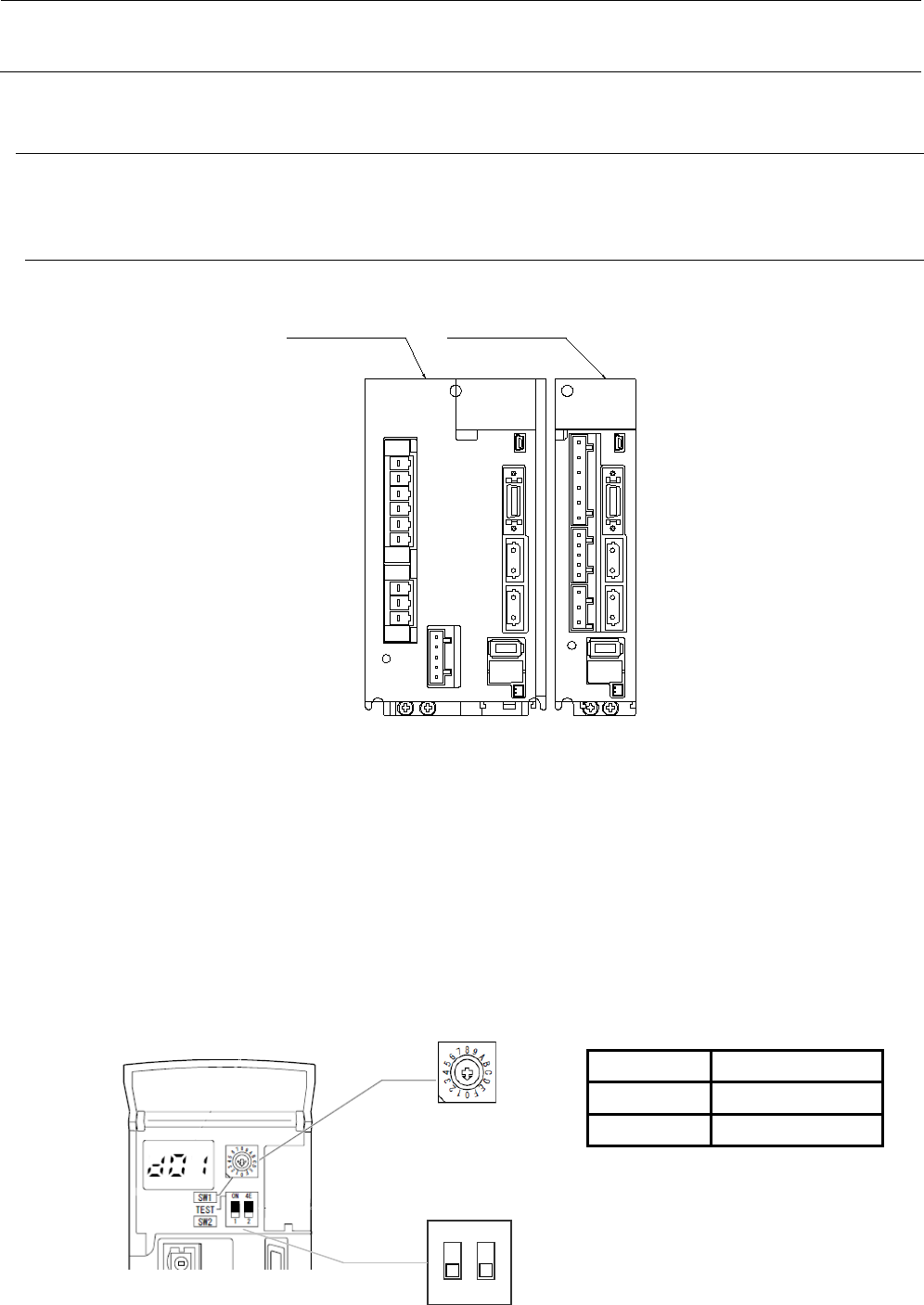

图 13-5-1-1 XY 装置的构成
※电动机输出
● Y 轴：1500W
● X 轴：400W
【更换后的调整项目】
更换伺服放大器时，必须利用各轴的伺服放大器的旋转开关（SW1）进行轴选择设置。
请打开伺服放大器前面的盖罩，转动选轴用的旋转开关（SW1），使箭头指向下表的设置值。
请确认直插式开关（SW2）为 OFF 状态。
1
SW
２
ON
2
X 轴 (40076927) Y 轴 (40044539)
伺服放大器 选轴开关设置值
X 0
Y 2
