1-3．接近传感器的更换
1-3-1．X 轴
请按与 1-2-1 相同的操作顺序进行更换。
1-3-2．Y 轴
请按与 1-2-2 相同的操作顺序进行更换。
1-3-3．X、Y 接近传感器的动作确认
１） 请进行 1-2-3-1 中１）～３）的操作。
２） 请从主机菜单画面中选择手动控制。
３） 请从手动控制画面的菜单中选择“控制”内的“其它/驱动器状况”。
４） 于是出现“驱动器状况”的画面，请从中选择“传感器信息”。
５） 选择驱动器状况后，出现以下画面。
1-10
６） X 接近传感器的动作确认。请确认上图显示项目中的“X-Near”处于 OFF。以手动方式将贴装头
往左侧移，移动到让接近传感器通过的位置。
７） 通过后，请确认上图的“X-Near”已为 ON。
进而，请再目视确认 X 接近传感器的 LED 已点亮。
８） Y 接近传感器的动作确认。请确认上图显示项目中的“Y-Near”已为 OFF。用手动方式将贴装头
往身前侧移，移动到让接近传感器通过的位置。
９） 通过后，请确认上图的“Y-Near”已为 ON。
进而，请再目视确认 Y 接近传感器的 LED 已点亮。
10） 结束主机软件，成为可以切断装置电源的状态后，将电源开关置于 OFF。
11） 请再次将电源置于 ON，进行原点复位。
1-11
1-4．塑料导轨的更换
1-4-1．X 轴塑料导轨的更换 XY PLASTIC RAIL （货号 40077235）
１） 松开带垫片内六角螺钉 M4×8，从 X 轴框架组中卸下 XY PLASTIC RAIL。
２） 松开带垫片内六角螺钉 M5×10，卸下 FC 支架和 FC 橡胶。
３） 打开Ｘ轴塑料导轨，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。
并且，请将 X 塑料轨道内部的束线用手推入。请确认束线有挠度。
后视图

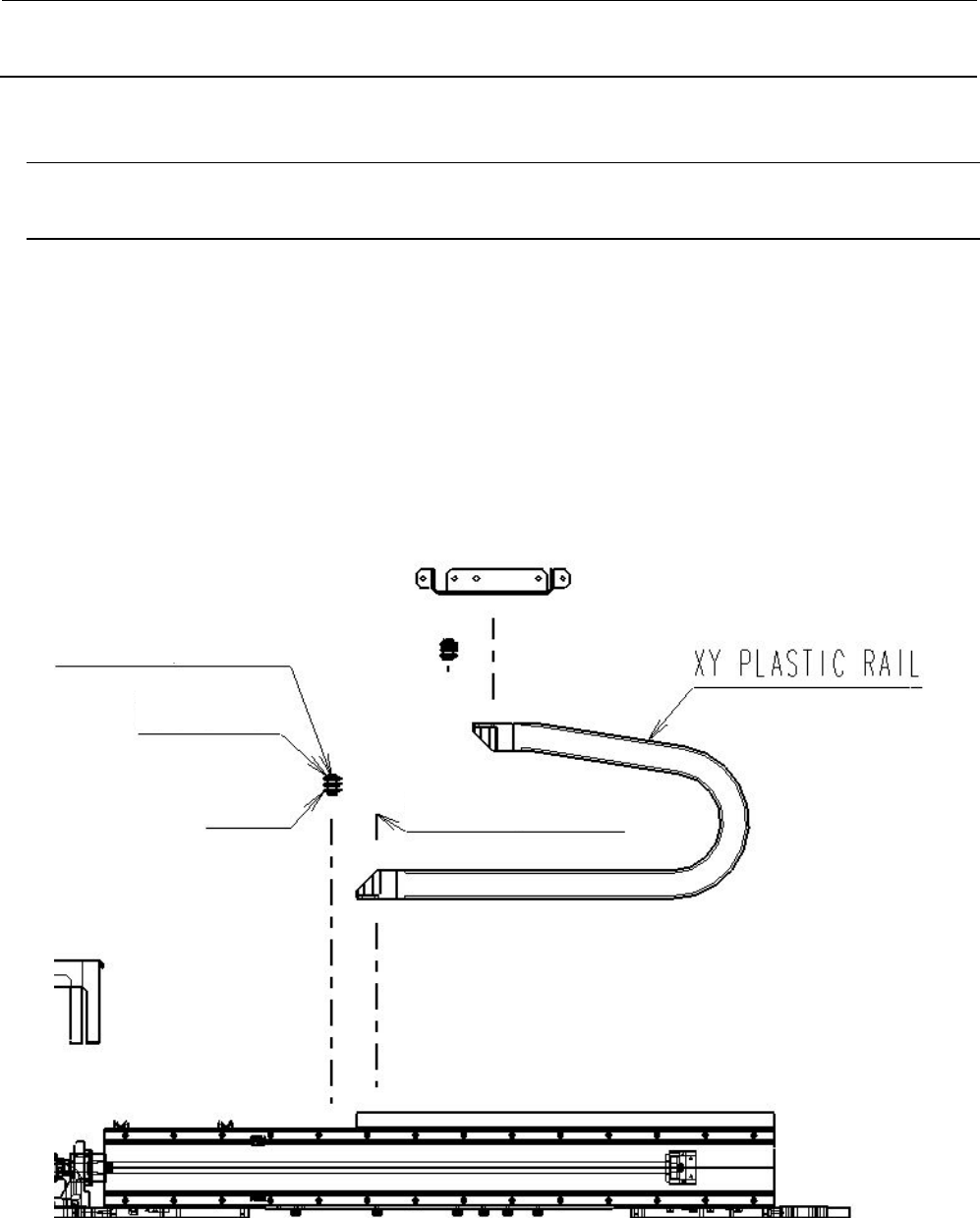

图 1-4-1-1
带垫片内六角螺钉 M5×10
FC 支架
FC 橡胶
带垫片内六角螺钉 M4×8
