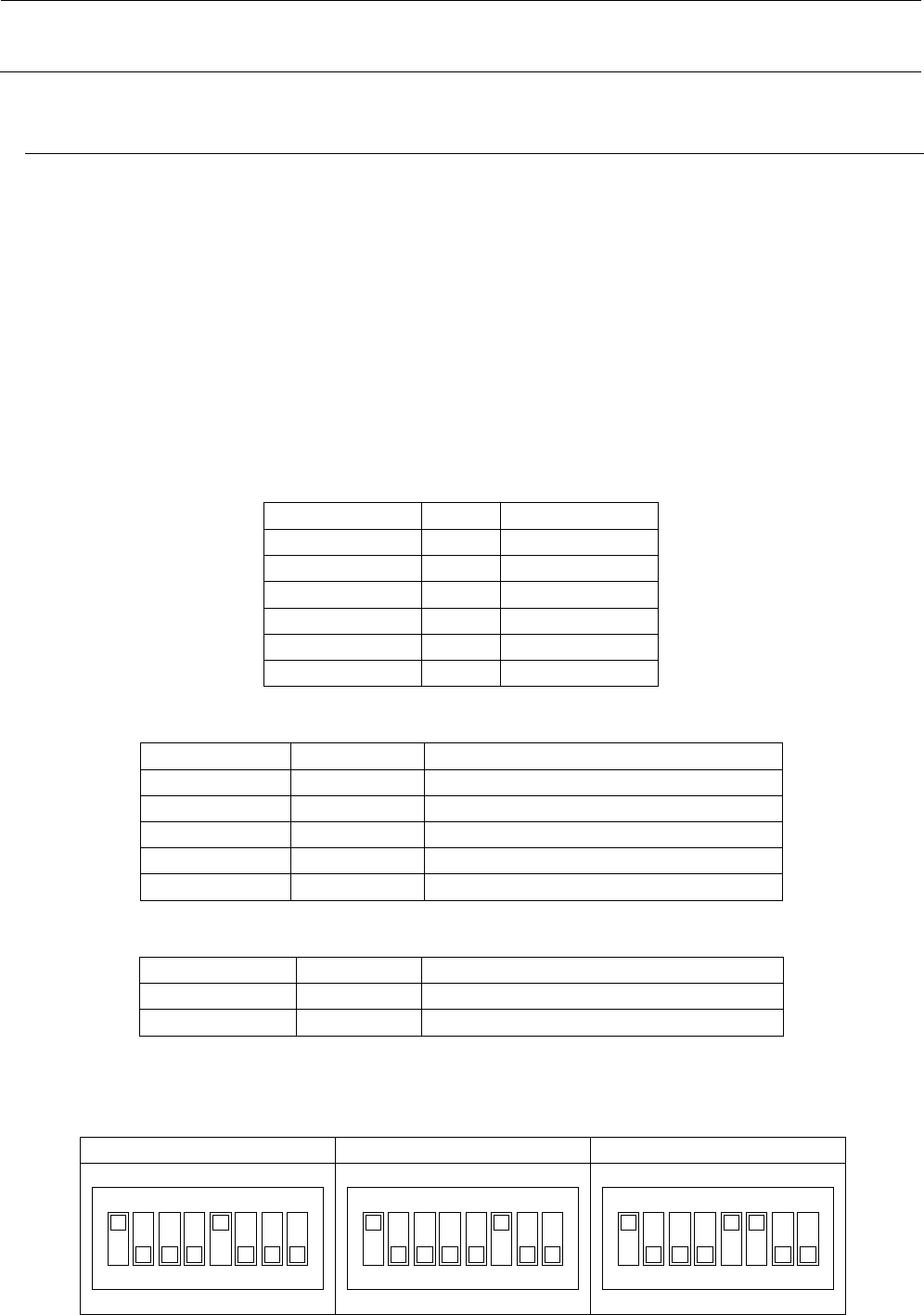

13-7-2．
BASE
基板的调整
位于 IO-8 基板与 BASE 部/护罩部电器之间，对以下信号进行中继｡
(1) ＩＮ、OUT、ＳＴＯＰ、IN OUT 传感器
(2) 支承台、驱动气缸、ATC、限动器等 SV 的驱动｡
(3) ATC 开闭（WRITE）及其确认传感器
(4) 送料器浮起传感器、初压检测传感器、真空校正传感器
(5) 校正块 LED 的亮灯、真空的启动、信号灯的驱动
(6) XY 轴的±极限传感器、与位置运动控制板间交换 NEAR 传感器信号｡
【跨接开关类的设定】
BASE 基板组的跨接线、DIP 开关在交货时已设定好，但在安装基板组时请进行确认作业。
跨接线
设置
W1 (2P)
→
短路
W3 (12P)
→
2-3
短路
同上
→
5-6
短路
同上
→
8-9
短路
同上
→
11-12
短路
W4 (3P)
→
2-3
短路
W2（10P）请根据有无选项和 EN 规格作如下所示的设定。
Pin
编号
无选项
根据选项和
EN
规格变更
1-2
短路
HOD
选项时开路、
EN
规格时短路
3-4
开路
开路固定
5-6
开路
EN
规格时短路
7-8
开路
开路固定
9-10
开路
开路固定
W5（4P）请根据有无选项和 EN 规格作如下所示的设定。
Pin
编号
无选项
根据选项和
EN
规格变更
1-2
短路
EN
规格
+ HOD
选项时开路
3-4
短路
EN
规格
+ HOD
选项时开路
SW１设定了基板的功能版本和图形版本。一般情况下请勿变更。
以下是设定示例。
功能
Rev1
、图形
Rev1
功能
Rev1
、图形
Rev2
功能
Rev1
、图形
Rev3
1
O
N
2
3
4
5
6
7
8
1
O
N
2
3
4
5
6
7
8
1
O
N
2
3
4
5
6
7
8

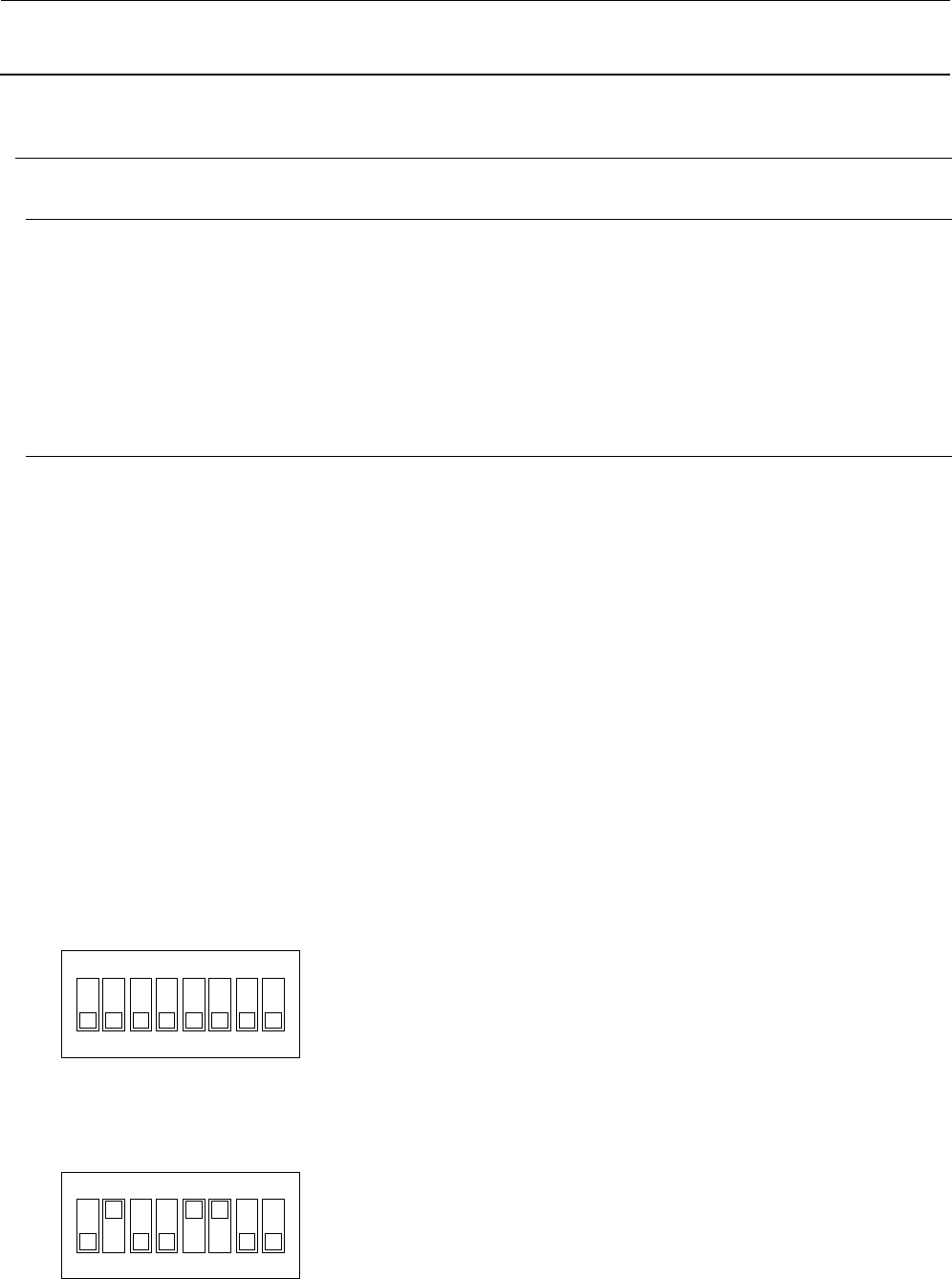

维修调整要领书
13-36
【LED 的意义】
LD1（绿） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯｡
LD2（绿） ；+24V 正在输入到基板内部时亮灯｡
LD4（绿） ；正在输入+12V 时亮灯｡
LD5（绿） ；正在输入+5V 时亮灯｡
【更换后的调整项目】
无特别要调整的项目。
13-7-3．步进驱动器的调整
传送带装置的传送带电动机，使用的是步进电动机。
为了正确地转动步进电动机，需要调整５相步进驱动器。
5 相步进驱动器：HM00219000
13-7-3-1．传送步进电动机驱动电流的调整
＜调整程序＞
① 调整前，请确认电源装置的『ＤＣ电源输出电压的调整』。
② 请把步进驱动器上的步进ＳＷ设定如下图所示。
图 13-7-3-1-1 设定开关的设定
③ 按下图所示，将步进驱动器上的旋转开关设置为“0”。
图 13-7-3-1-2 旋转开关的设置
１．ＯＮ
２．ＯＦＦ
ON
1 2

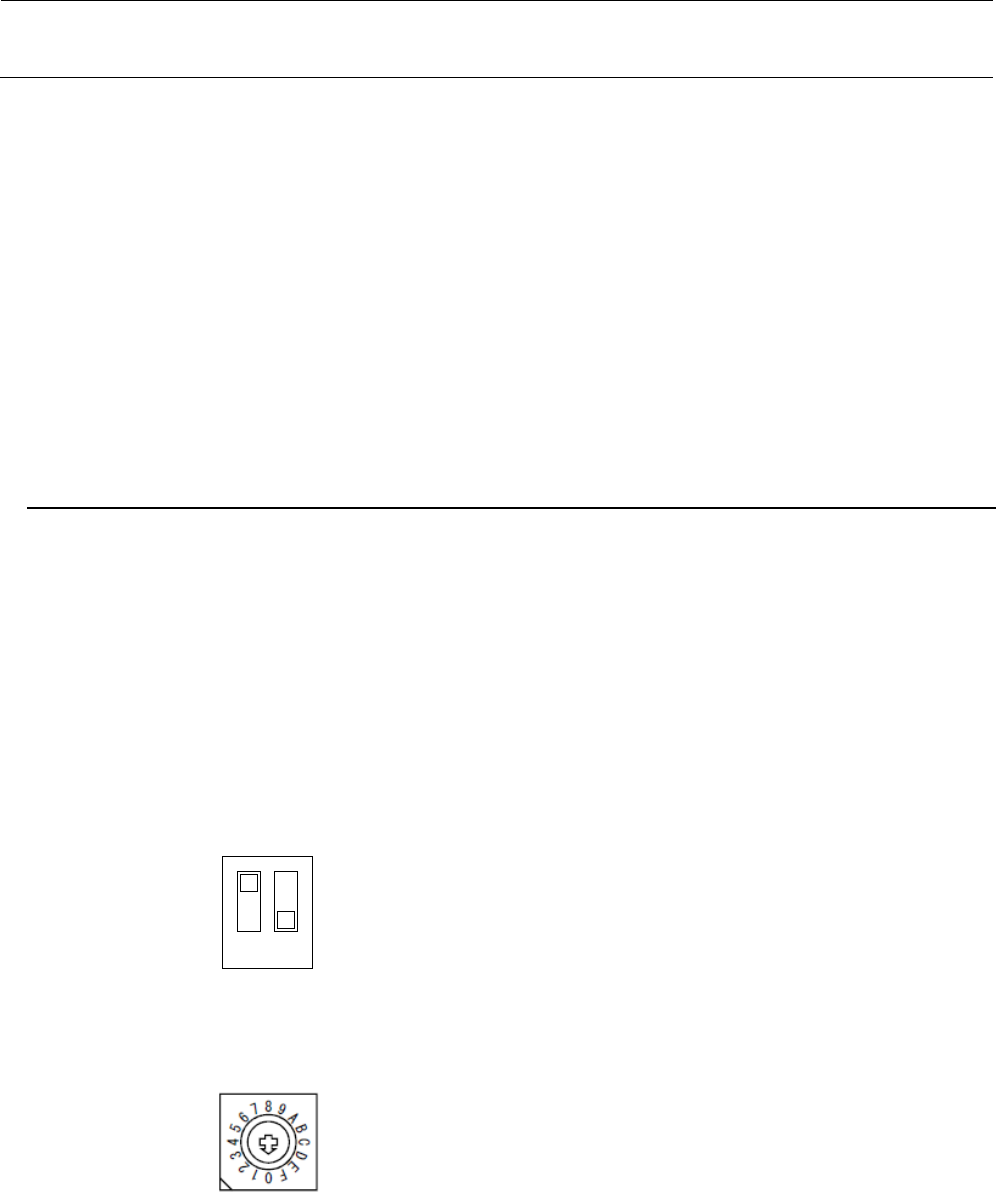

维修调整要领书
13-37
13-8．贴装头装置
13-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 3 种电路基板。
① 贴装头主基板组件（40076948）
② 贴装头传感器中转基板组件（40094458）
③ AC 伺服放大器基板（40044535（支持 M/C Rev.I 以外，40155289（支持 M/C Rev.I））
AC 伺服放大器基板开关的设置请参照“13-6 Z/θ 装置”。
13-8-2．贴装头部基板的调整
13-8-2-1．贴装头主基板组件的调整
13-8-2-1-1
．
SW
类的设定
贴装头主基板通过传送串行Ｉ／Ｆ与 IO MI 基板进行通信，是控制贴装头部的Ｉ／Ｏ的基板。有下列内容。
（１） 真空和流动用电磁阀的驱动
（２） 读取真空传感器检测的真空数据。
（３） Z 轴的减速传感器状态向 Zθ 轴伺服放大器输出
（４） HMS 的 I/F
（５） OCC 图像的中继
（６） OCC 照明控制
（７） 贴装头提升气缸电磁阀的驱动
SW 类,基板组件预先被设定,请确认下列的内容｡
SW2 全部设置为 OFF｡一般情况下请勿变更｡
1
O
N
2
3
4
5
6
7
8
SW2
SW3 设定了基板的功能版本和图形版本。一般情况下请勿变更。
以下是功能 Rev2､图形 Rev3 的设定示例。
1
O
N
2
3
4
5
6
7
8
SW3
