维修调整要 领书 13-39 13 -8-2-1-2 ．贴装头真空传感器电平的调整 ＜调整程序＞ １） V R4 （ A/ D 变换器的基准电压）的调整 ① 用电压表观察 TE 23 （ GN D ） - TE 18 ，同时旋转 VR 4 将电压值调整到 2.5±0.01V 。 ２） VR 5 ～ VR10 （真空传感器输入电压）的调整 ① 把 503 吸嘴安装到进行调 整的轴上 ，打开 真空开关。 ② 用电压表测量和记录 TE 23 …
维修调整要领书
13-38

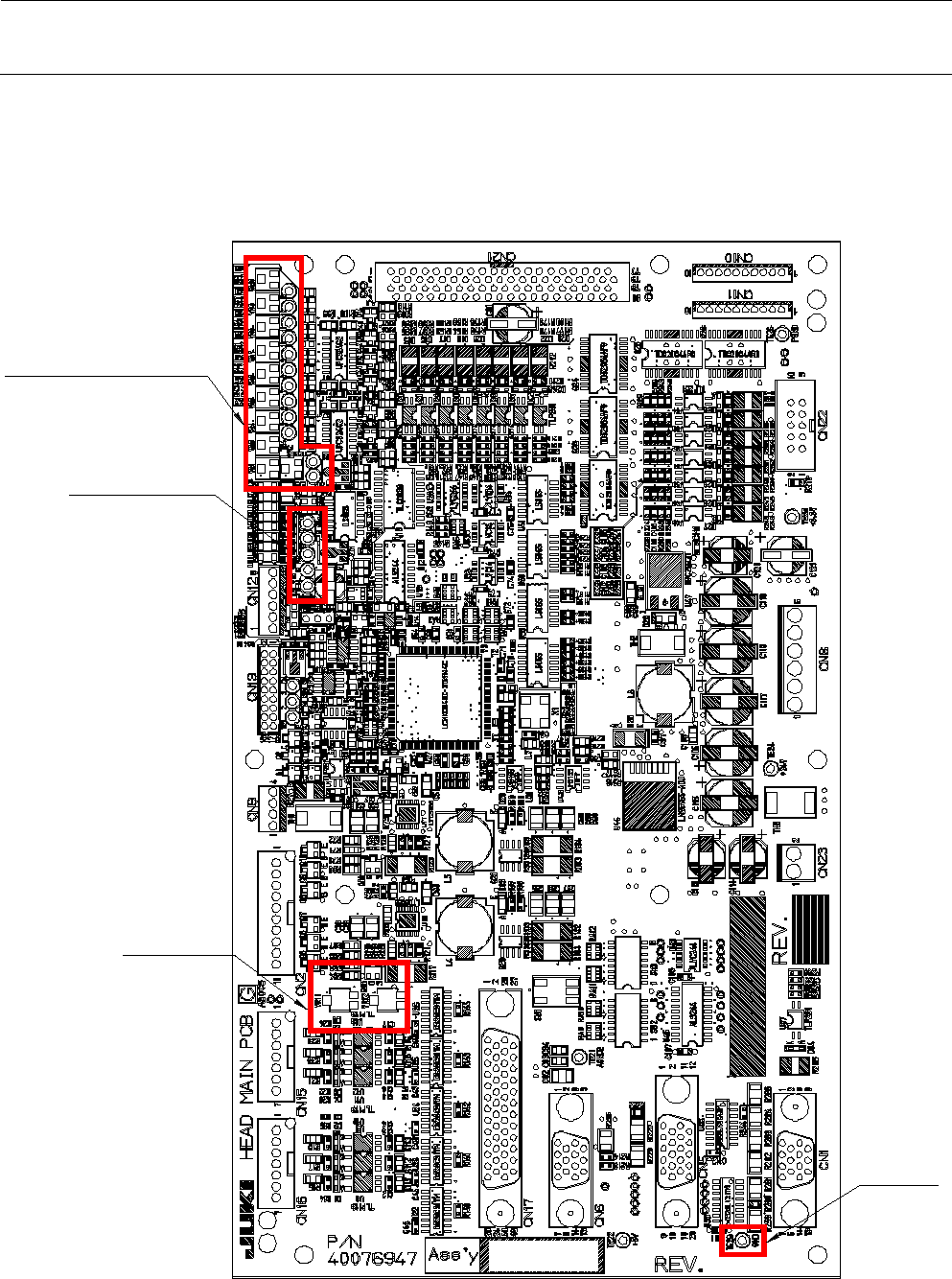

VR1～VR10
TE4～TE13､19､20
TE14～TE18
TE23
VR11､12
40076948
维修调整要领书
13-39
13-8-2-1-2
．贴装头真空传感器电平的调整
＜调整程序＞
１）
VR4
（
A/D
变换器的基准电压）的调整
① 用电压表观察 TE23（GND）-TE18，同时旋转 VR4 将电压值调整到 2.5±0.01V。
２）
VR5
～
VR10
（真空传感器输入电压）的调整
① 把 503 吸嘴安装到进行调整的轴上，打开真空开关。
② 用电压表测量和记录 TE23（GND）和外部输入测试端子的电压 Vsens。
③ 用电压表观察 TE23（GND）和 A/D 输入测试端子的电压，同时旋转真空输入电压调整旋钮，
将电压值调整到（Vsens/2）±0.01V。
各贴装头和检查端子
，调整旋钮的关系如下。
传感器 L1 VAC L2 VAC L3 VAC L4 VAC L5 VAC L6 VAC
调整用 VR VR10 VR8 VR9 VR7 VR6 VR5
外部输入检查端子 TE13 TE11 TE9 TE6 TE20 TE19
AD 输入检查端子 TE12 TE8 TE10 TE7 TE5 TE4
注１、确认了 DC 电源输出电压的调整后进行。
注２、真空发生器的压力传感器类与电位器调整有关，要确认其连接正确
。
维修调整要领书
13-40
13-8-2-1-3
．
HMS
回路的调整
＜调整程序＞
1
）
调整的准备
① 拆下 CN12（HMS 的连接器）。
② 将 W1 内实装的插座设定为 1-2pin 之间。
2
）
VR2
（初级
AMP
的偏差补偿）的调整
① 用电压表观察 TE17（GND）-TE3，同时旋转 VR2 将电压值调整到 4V±0.0001V。
3
）
VR15
（
AMP
综合偏差补偿）的调整
① 用电压表观察 TE17（GND）-TE2，同时旋转 VR1 将电压粗值调整到 4V±0.001V。
② 用电压表观察 TE17（GND）-TE15，同时旋转 VR3 将电压值调整到 4V±0.0001V。
③ 用电压表观察 TE17（GND）-TE14，同时旋转 VR1 将电压值调整到-0.0005V～0V。
4
）
VR3
（恒流回路）的调整
① 将 W1 的插座实装在 2-3pin 之间。
② 用电压表观察 TE17（GND）-TE15，同时旋转 VR3 将电压值调整到 4V±0.0001V。
③ 连接 CN12（HMS 的连接器）。
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注２、连接器的拆卸和连接应在切断电源的状态下进行。
13-8-2-1-4
．照明回路的调整
＜调整程序＞
1
）
电流限制控制电压的调整
1
（
VR12
的调整）
① 用电压表观察 TE23（GND）-VR12 的 2pin 的电压，同时旋转 VR12 将电压粗值调整到
0.7V±0.01V。
2
）
电流限制控制电压的调整
2
（
VR11
的调整）
① 用电压表观察 TE23（GND）-VR11 的 2pin 的电压，同时旋转 VR11 将电压粗值调整到
0.7V±0.01V。
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。

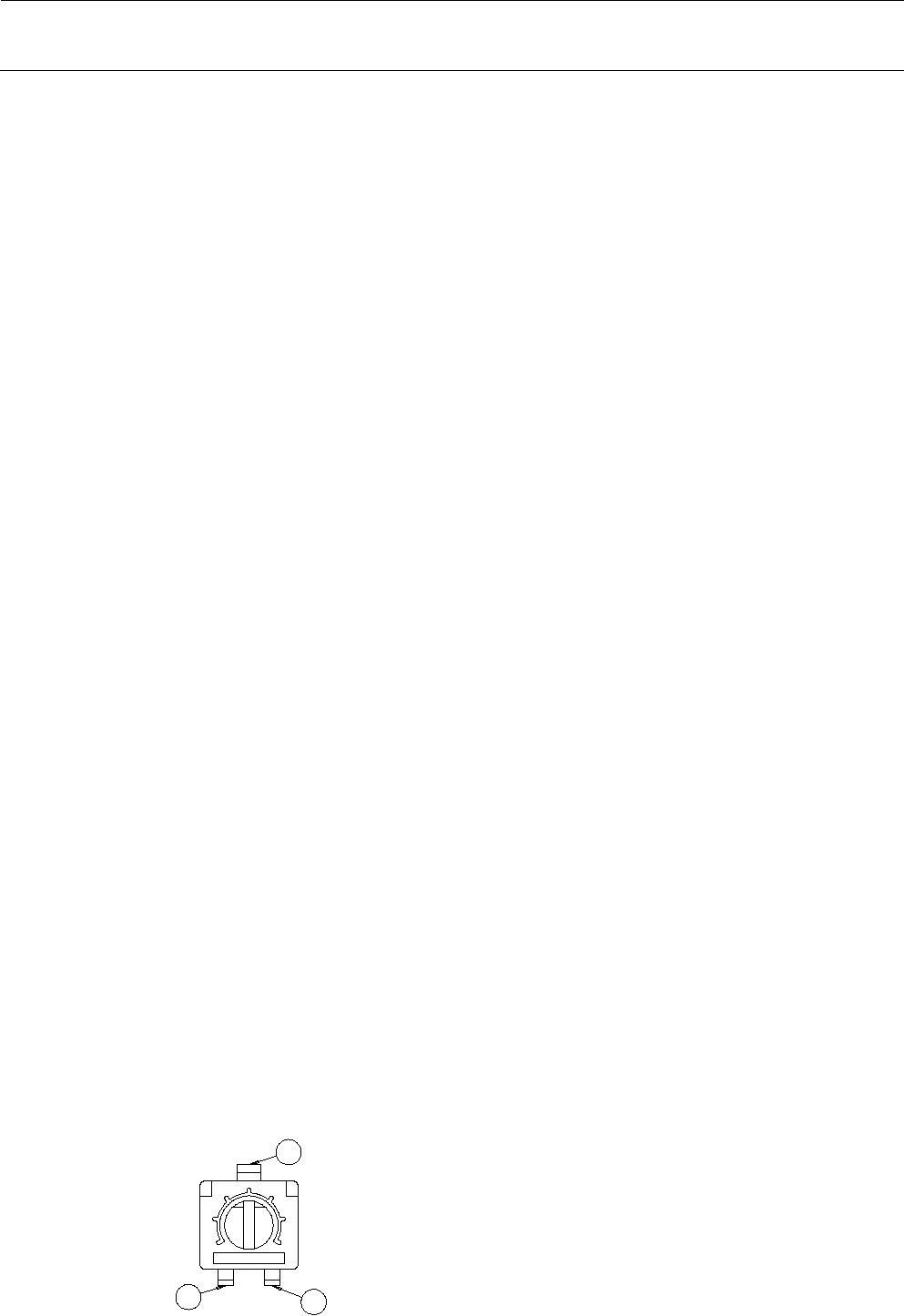

注２、电位器 VR11､12 的 pin 号如下图所示。
2
1
3
