维修调整要领书
13-40
13-8-2-1-3
．
HMS
回路的调整
＜调整程序＞
1
）
调整的准备
① 拆下 CN12（HMS 的连接器）。
② 将 W1 内实装的插座设定为 1-2pin 之间。
2
）
VR2
（初级
AMP
的偏差补偿）的调整
① 用电压表观察 TE17（GND）-TE3，同时旋转 VR2 将电压值调整到 4V±0.0001V。
3
）
VR15
（
AMP
综合偏差补偿）的调整
① 用电压表观察 TE17（GND）-TE2，同时旋转 VR1 将电压粗值调整到 4V±0.001V。
② 用电压表观察 TE17（GND）-TE15，同时旋转 VR3 将电压值调整到 4V±0.0001V。
③ 用电压表观察 TE17（GND）-TE14，同时旋转 VR1 将电压值调整到-0.0005V～0V。
4
）
VR3
（恒流回路）的调整
① 将 W1 的插座实装在 2-3pin 之间。
② 用电压表观察 TE17（GND）-TE15，同时旋转 VR3 将电压值调整到 4V±0.0001V。
③ 连接 CN12（HMS 的连接器）。
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注２、连接器的拆卸和连接应在切断电源的状态下进行。
13-8-2-1-4
．照明回路的调整
＜调整程序＞
1
）
电流限制控制电压的调整
1
（
VR12
的调整）
① 用电压表观察 TE23（GND）-VR12 的 2pin 的电压，同时旋转 VR12 将电压粗值调整到
0.7V±0.01V。
2
）
电流限制控制电压的调整
2
（
VR11
的调整）
① 用电压表观察 TE23（GND）-VR11 的 2pin 的电压，同时旋转 VR11 将电压粗值调整到
0.7V±0.01V。
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注２、电位器 VR11､12 的 pin 号如下图所示。
2
1
3
维修调整要领书
13-41
13-8-2-1-5
．
LED
显示
下表说明装在 HEAD MAIN PCB ASM 中的 LED 的意义。
No.
亮灯条件
LD1
LZ1 轴原点传感器 ON 则亮灯
LD2
LZ2 轴原点传感器 ON 则亮灯
LD3
LZ3 轴原点传感器 ON 则亮灯
LD4
LZ4 轴原点传感器 ON 则亮灯
LD5 LZ5 轴原点传感器 ON 则亮灯
LD6
LZ6 轴原点传感器 ON 则亮灯
LD7 所有 Z 轴的原点传感器 ON 则熄灯，某一个 OFF 则亮灯
LD8
DC24V 电源 ON 则亮灯
维修调整要领书
13-42
13-8-2-2．贴装头中继基板的连接
HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连
接的是 HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该基板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
记号
货号
品名
数量
备注
①
40076948 HEAD MAIN PCB ASM 1
②
40094458
HEAD RELAY PCB ASM 1
③
HX00079000C
间隔套管 12mm
4
④
SL4030681SC
有头螺钉 M3×6
8

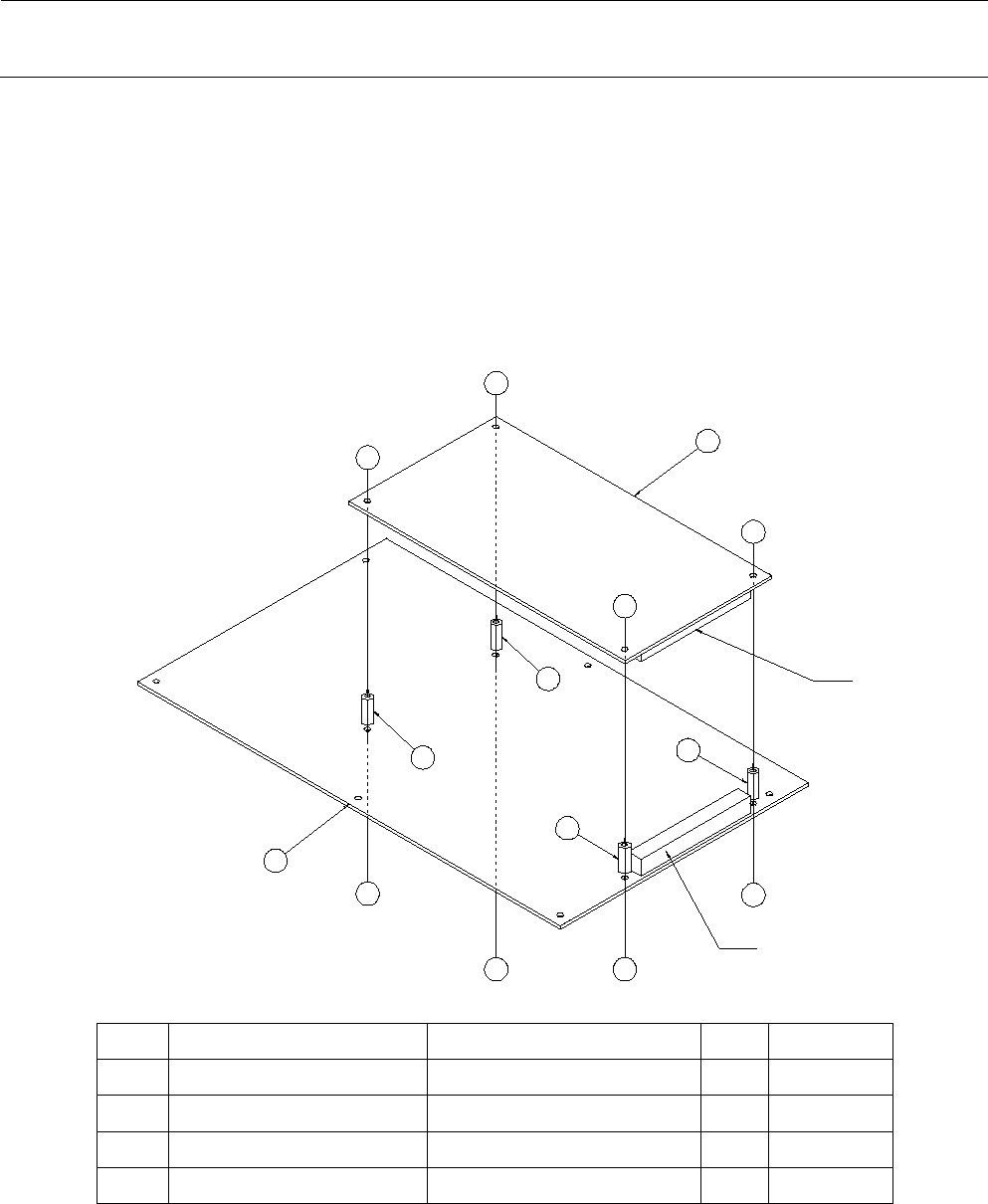

图 13-8-2-2-1 贴装头中继基板和贴装头主基板的连接
