维修调整要 领书 13-42 13-8-2-2 ． 贴装头中继基板的连接 HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间 隔套管进 行插接器连接。插 接器要连 接的是 H EAD M AIN 侧 CN21 与 HEAD RELAY 侧 CN34 （装在钎焊面 ）之间。 该基板更换后没有需 要调整的项目等。 4 4 4 4 4 4 4 4 2 1 3 3 3 3 CN21 CN34 记号 货号 品…
维修调整要领书
13-41
13-8-2-1-5
．
LED
显示
下表说明装在 HEAD MAIN PCB ASM 中的 LED 的意义。
No.
亮灯条件
LD1
LZ1 轴原点传感器 ON 则亮灯
LD2
LZ2 轴原点传感器 ON 则亮灯
LD3
LZ3 轴原点传感器 ON 则亮灯
LD4
LZ4 轴原点传感器 ON 则亮灯
LD5 LZ5 轴原点传感器 ON 则亮灯
LD6
LZ6 轴原点传感器 ON 则亮灯
LD7 所有 Z 轴的原点传感器 ON 则熄灯，某一个 OFF 则亮灯
LD8
DC24V 电源 ON 则亮灯
维修调整要领书
13-42
13-8-2-2．贴装头中继基板的连接
HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连
接的是 HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该基板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
记号
货号
品名
数量
备注
①
40076948 HEAD MAIN PCB ASM 1
②
40094458
HEAD RELAY PCB ASM 1
③
HX00079000C
间隔套管 12mm
4
④
SL4030681SC
有头螺钉 M3×6
8
图 13-8-2-2-1 贴装头中继基板和贴装头主基板的连接
维修调整要领书
13-43
13-9．护罩关系
13-9-1．操作装置的构成
操作装置由以下 9 种开关组成。
① START: 40076874 START SW ASM
② STOP: 40076875 STOP SW ASM
③ ORIGIN: 40076876 ORIGIN SW ASM
④ CYCLE: 40107200 CYCLE SW ASM
⑤ EMERGENCY: 40076831 F-EMG SWITCH CABLE ASM ※1
⑥ EMERGENCY: 40076834 R-EMG SWITCH CABLE ASM ※1
⑦ MAINTENANCE KEY: 40106703 KEY SW CABLE ASM (EN) ※2
⑧ EMERGENCY: 40107281 EMG SW F ASM(EN)（EN 规格时） ※1
⑨ EMERGENCY: 40107282 EMG SW R ASM(EN)（EN 规格时） ※1
※1 EN 规格时，⑤⑥由⑧⑨替代。
※2 MAINTENANCE KEY 开关的货号请参照下述 2）安装的（3）MAINTENANCE KEY。

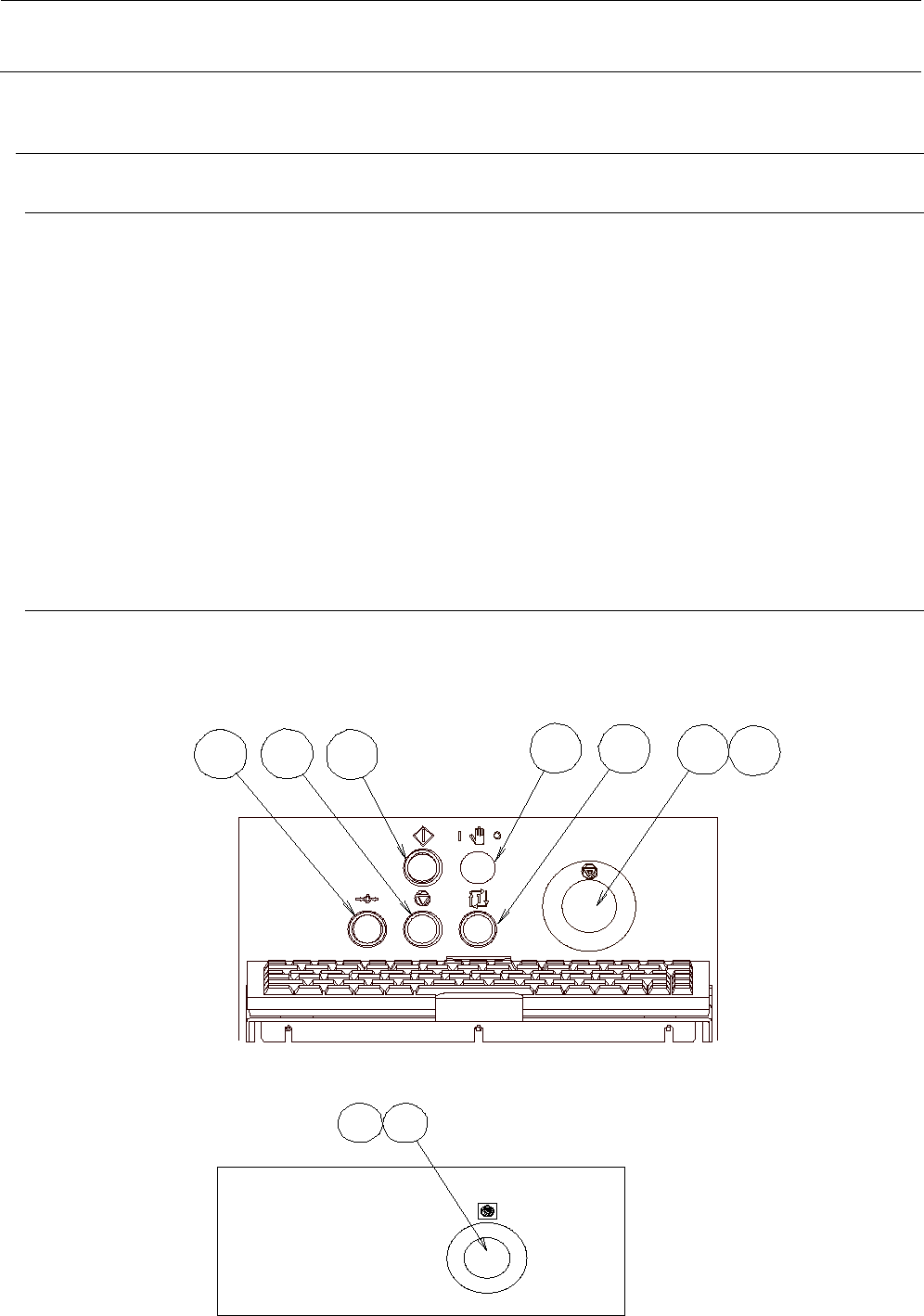

13-9-2．操作开关的安装
如图所示，在操作面板上将开始开关､停止开关等按钮开关按设计规定对齐，拆下边缘上的固定螺母后嵌
入操作面板，再安装好固定螺母。
1
）
组成
（1）正面
（2）背侧
5
1
2
3
7
4
8
6
9
