维修调整要领书 14-3 14 -2 ． 各照明基板的更换 更换照明基板后请进行 VCS 照明粗调。 （具体请参照 MS 参数 “ VCS 照明粗调”。） 14 -2- 1 ． 同轴照明基板 1 ） 请拆下 ①VCS 护罩。 2 ） 请拆下 ② 双头螺栓（ 4 处），卸下 ③ 同轴照明基板。 请注意不要忘记连接好电缆。 图 14-2-1 ① VCS 护罩 ② 双头螺栓 ③40107164 同轴照明基板
维修调整要领书
14-2
14-1-2．更换 DFFP VCS 摄像机组
1) 请拆下①VCS 护罩。
2) 请从各照明基板上拆下连接器。（３处）
3) 请拆下②固定螺丝（４处），卸下③照明装置。
4) 请拆下④固定螺丝（４处）举起⑤摄像机单元。
此时还不要卸下，请不要用力拉拽。
5) 请切断⑥捆束线、取下⑦摄像机电缆线、拆下⑤摄像机单元。
6) 请按照相反的步骤，将新的摄像机组和照明装置返回原位。
7) 请实施 VCS 摄像机定标及 VCS 摄像机偏移量的确认。
（有关详细内容，请参考 MS 参数『VCS 摄像机定标』及『VCS 摄像机偏移量』。）
8) 请实施 Z 校正。
(有关详细内容，请参考 MS 参数『DFFP VCS Z 校正』。)

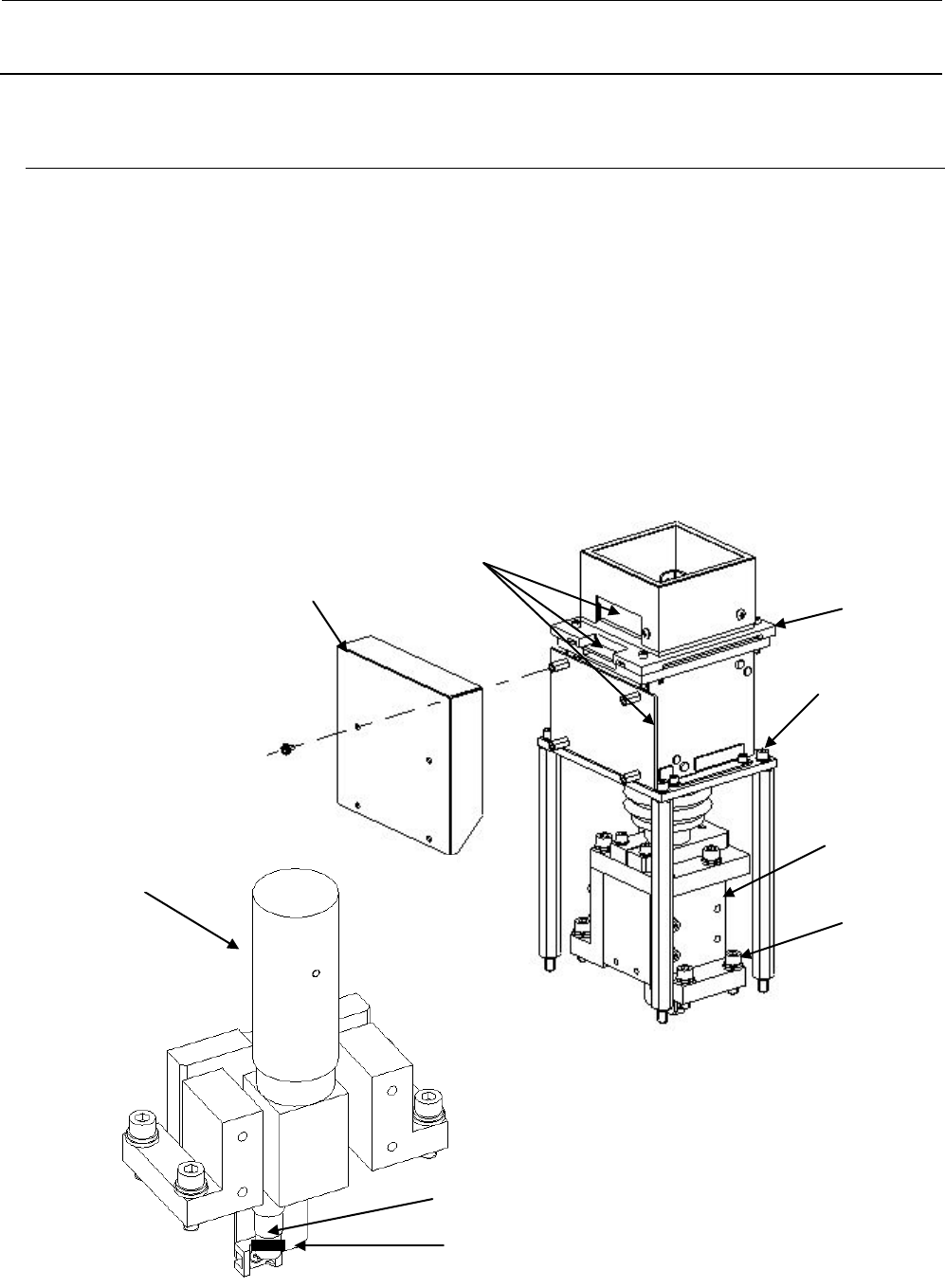

图 14-1-2
①VCS护罩
③照明装置
②定位螺丝
连接器位置
⑤摄像机装置
④定位螺丝
⑥束线箍
⑦摄像机电缆
⑤摄像机单元
维修调整要领书
14-3
14-2
．各照明基板的更换
更换照明基板后请进行 VCS 照明粗调。
（具体请参照 MS 参数“VCS 照明粗调”。）
14-2-1．同轴照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②双头螺栓（4 处），卸下③同轴照明基板。
请注意不要忘记连接好电缆。

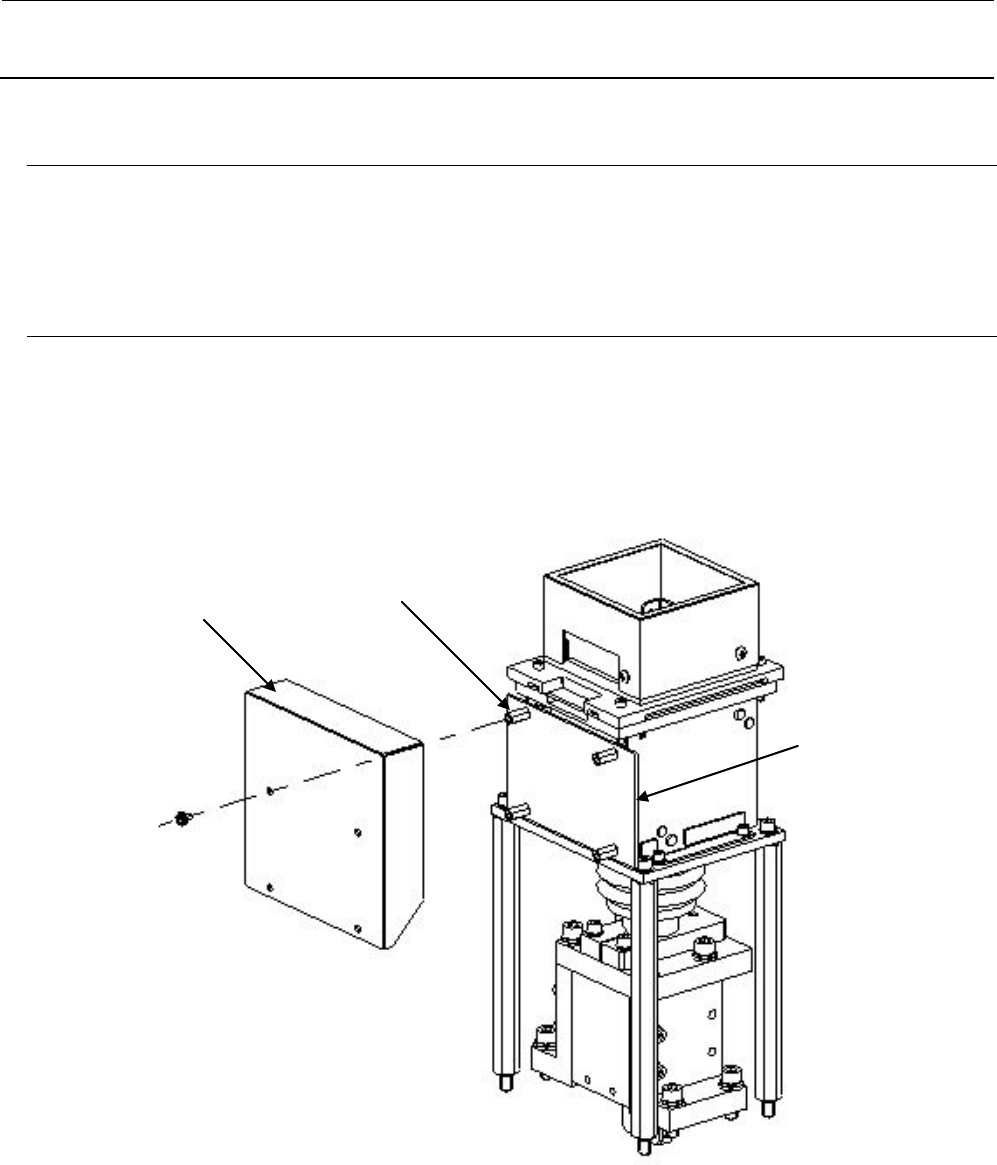

图 14-2-1
①VCS护罩
②双头螺栓
③40107164
同轴照明基板
维修调整要领书
14-4
14-2-2．下方照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②定位螺丝（4 处），卸下③下方照明基板。
请注意不要忘记连接好电缆。
14-2-3．侧面照明基板
1） 请拆下①VCS 护罩及④漫射照明器护罩。
2） 请拆下⑤定位螺丝（4 处），卸下⑥侧面照明基板。
⑦BGA 照明支架也可同时卸下。请小心操作，防止掉落。
请注意不要忘记连接好电缆。
图 14-2-2
①VCS护罩
④漫射器护罩
②定位螺丝
⑤定位螺丝
⑥40107167侧面照明基板
③40107165下方照明基板
⑦BGA照明支架
