14-2-2．下方照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②定位螺丝（4 处），卸下③下方照明基板。
请注意不要忘记连接好电缆。
14-2-3．侧面照明基板
1） 请拆下①VCS 护罩及④漫射照明器护罩。
2） 请拆下⑤定位螺丝（4 处），卸下⑥侧面照明基板。
⑦BGA 照明支架也可同时卸下。请小心操作，防止掉落。
请注意不要忘记连接好电缆。

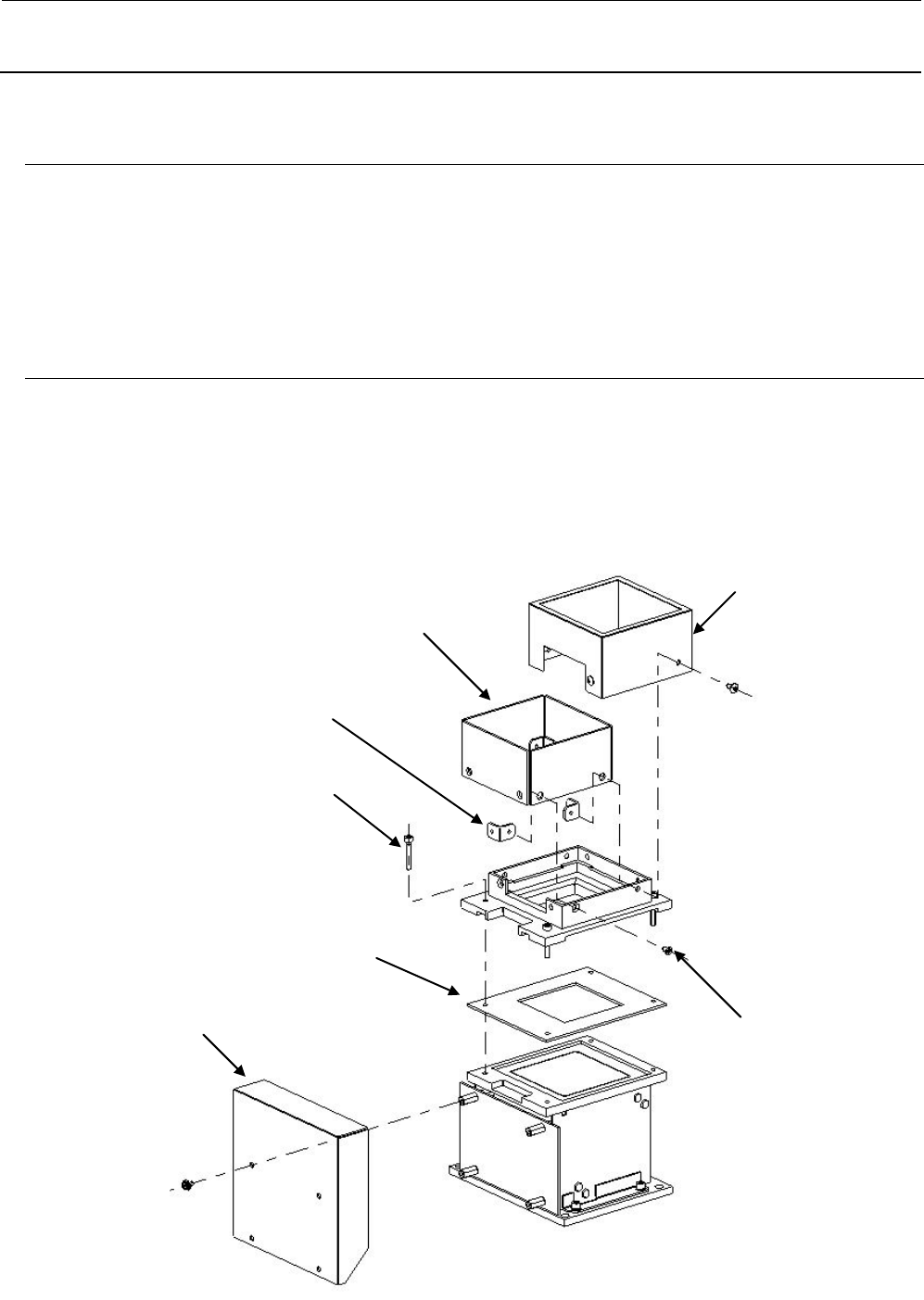

图 14-2-2
①VCS护罩
④漫射器护罩
②定位螺丝
⑤定位螺丝
⑥40107167侧面照明基板
③40107165下方照明基板
⑦BGA照明支架
保守調整要領書
15-1
15
引脚矫正单元
在更换引脚矫正单元时，需要重新取得 MS 参数的「引脚矫正夹具参数」「引脚矫正夹具
位置偏差」。（参照 MS 参数 4-13、4-14 章）
15-1
引脚矫正夹具的更换
1) 从夹具基座取下引脚矫正单元。
2) 从引脚矫正单元上取下夹具，安装上新夹具。（凹凸两个）
安装后，从夹具夹盘的方窗处确认夹具的刻印编号，确认安装夹具。
3) 按照与 1)相反的步骤，将引脚矫正单元安装到夹具基座。
为了防止突然启动造成事故，请关闭电源之后再执行操。
危险
安装夹具后，从夹具夹盘的方窗处确认夹具
的刻印编号，确认安装夹具。
夹具的刻印编号
001
工具基座
零部件废弃
箱子
引线矫正单元
维修调整要领书
16-1
16
治具表
16-1．JM-10 治具表
货号
品名
用途
图
备考
40046647 JIG NOZZLE
LNC
激光偏差
LNC60 用
E51907290A0
CAL 部件 V 组 VCS 摄像机偏差
KE-2000 系列共用
E2106998000
摄像机调整夹
具
OCC 偏差
KE-2000 系列
KE-700 系列共用
E2107998000
陶瓷基板
(2 英寸)
OCC 照明调整
KE-2000 系列共用
40053311
ATC
偏差部 80
ATC 偏差
(组装位置)
KE-2080 用
40001346
吸嘴装配 508
激光偏差
贴装头偏差
KE-2000 系列共用
40044239 吸嘴组件
也可用
508C
E62607050A0A
主送料器组
吸附基准位置
偏差
TF 间隔位置调整用相
同
40069372
JUMPER JIG
AC 伺服放大器的
旋转开关(CS1)调
整用
40107392
钥匙开关拆卸
用具
维护保养用钥匙开关的
拆卸用具
