保守調整要領書
15-1
15
引脚矫正单元
在更换引脚矫正单元时，需要重新取得 MS 参数的「引脚矫正夹具参数」「引脚矫正夹具
位置偏差」。（参照 MS 参数 4-13、4-14 章）
15-1

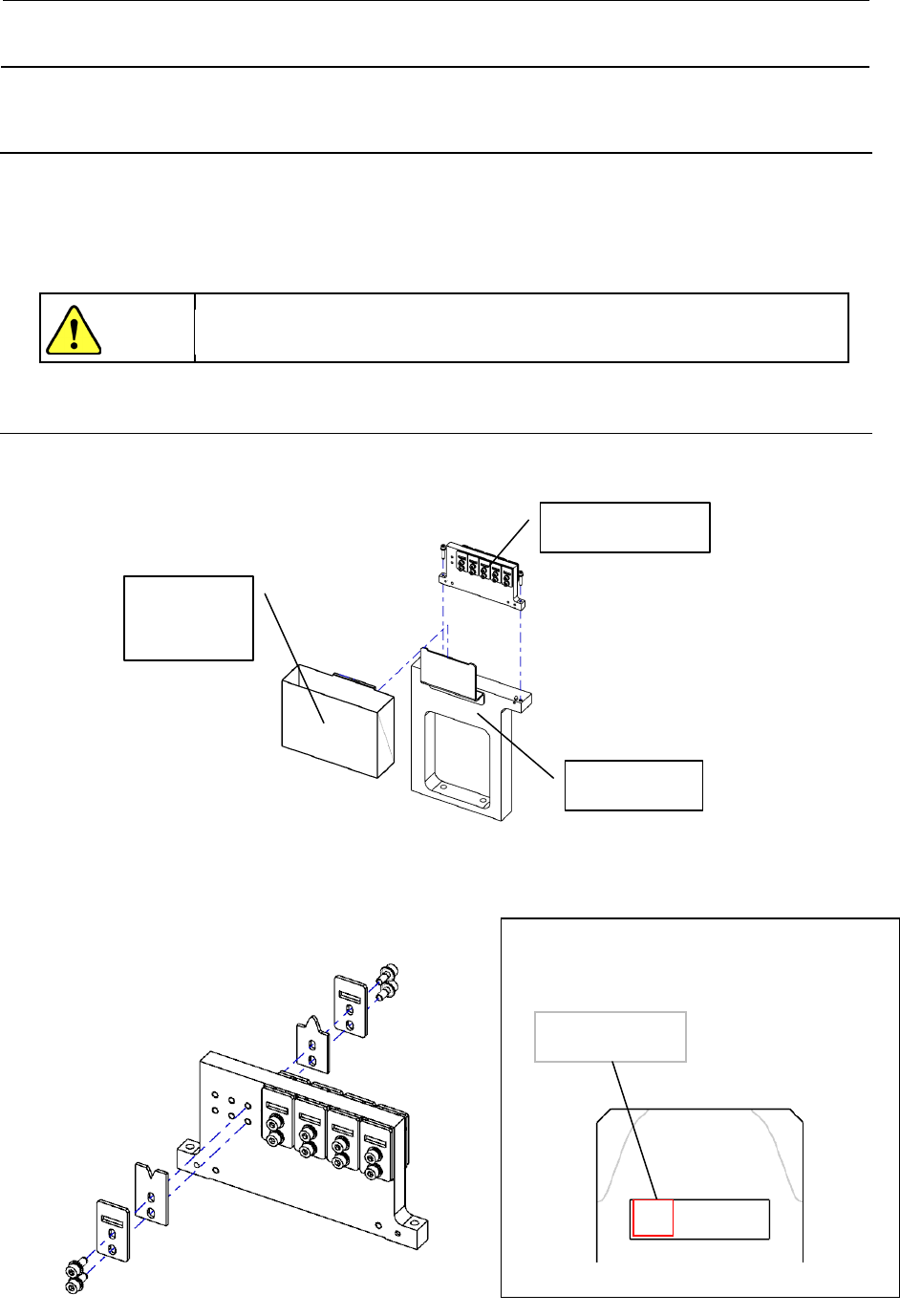

引脚矫正夹具的更换
1) 从夹具基座取下引脚矫正单元。
2) 从引脚矫正单元上取下夹具，安装上新夹具。（凹凸两个）
安装后，从夹具夹盘的方窗处确认夹具的刻印编号，确认安装夹具。
3) 按照与 1)相反的步骤，将引脚矫正单元安装到夹具基座。
为了防止突然启动造成事故，请关闭电源之后再执行操。
危险
安装夹具后，从夹具夹盘的方窗处确认夹具
的刻印编号，确认安装夹具。
夹具的刻印编号
001
工具基座
零部件废弃
箱子
引线矫正单元
维修调整要领书
16-1
16
治具表

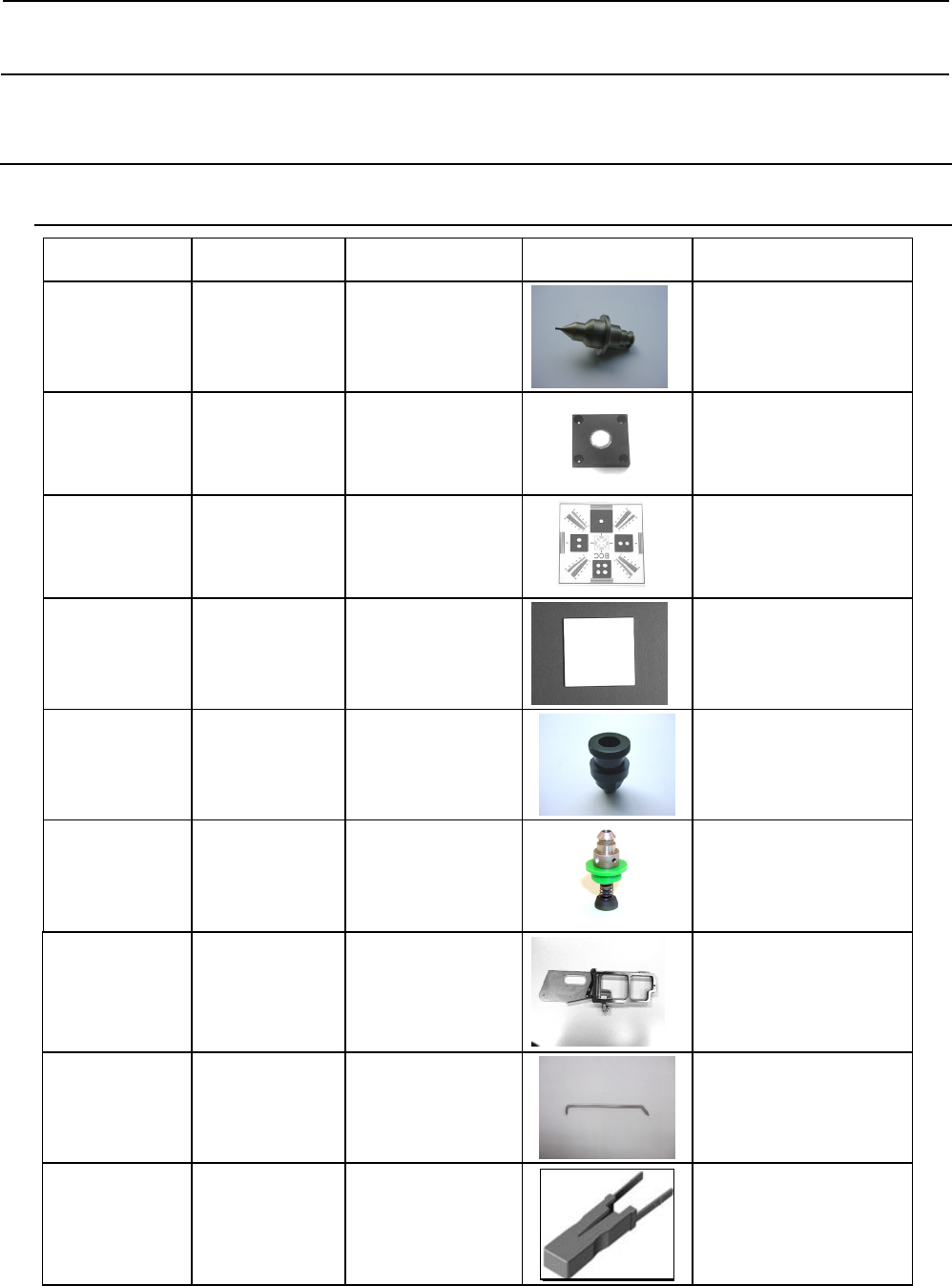

16-1．JM-10 治具表
货号
品名
用途
图
备考
40046647 JIG NOZZLE
LNC
激光偏差
LNC60 用
E51907290A0
CAL 部件 V 组 VCS 摄像机偏差
KE-2000 系列共用
E2106998000
摄像机调整夹
具
OCC 偏差
KE-2000 系列
KE-700 系列共用
E2107998000
陶瓷基板
(2 英寸)
OCC 照明调整
KE-2000 系列共用
40053311
ATC
偏差部 80
ATC 偏差
(组装位置)
KE-2080 用
40001346
吸嘴装配 508
激光偏差
贴装头偏差
KE-2000 系列共用
40044239 吸嘴组件
也可用
508C
E62607050A0A
主送料器组
吸附基准位置
偏差
TF 间隔位置调整用相
同
40069372
JUMPER JIG
AC 伺服放大器的
旋转开关(CS1)调
整用
40107392
钥匙开关拆卸
用具
维护保养用钥匙开关的
拆卸用具

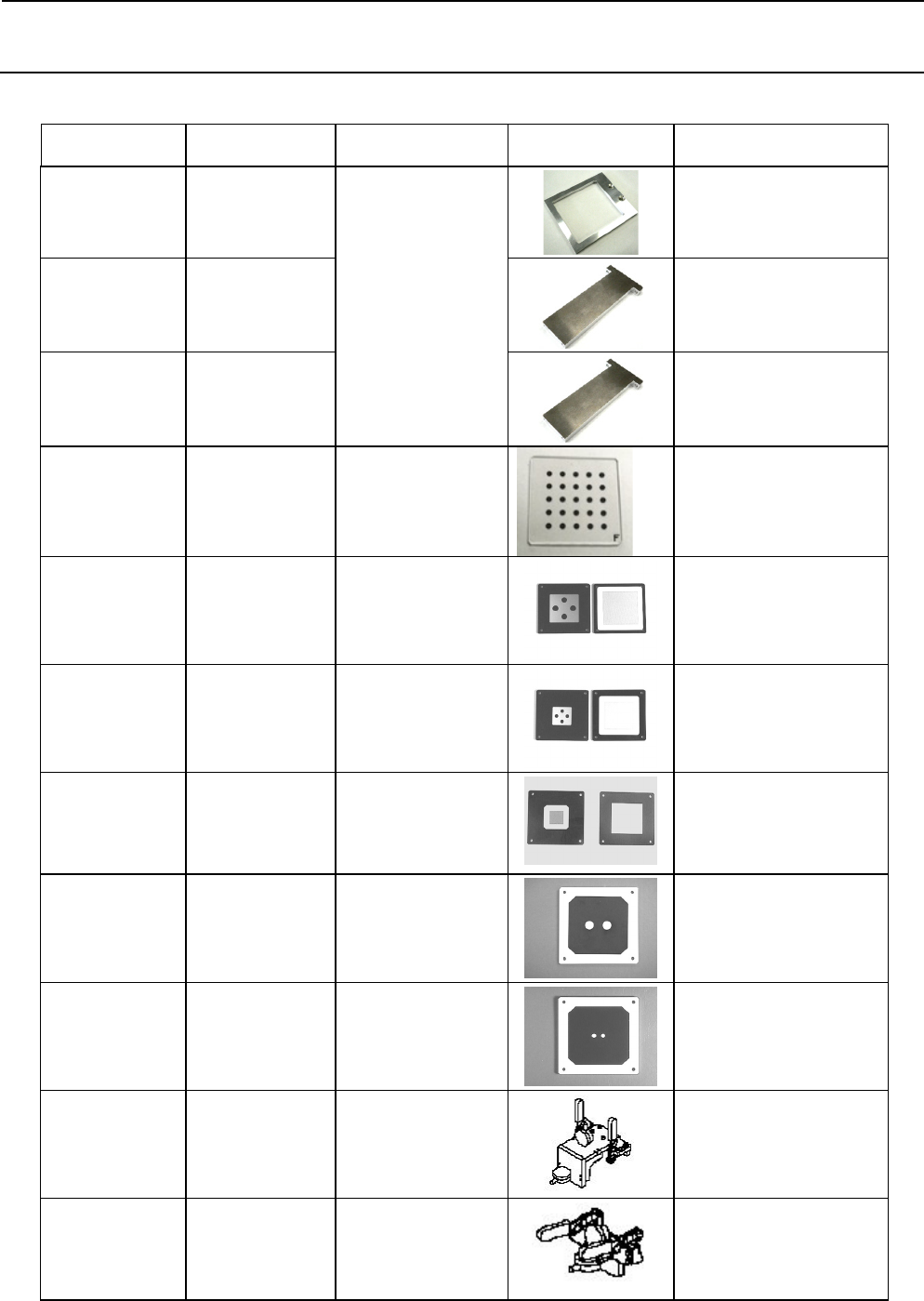

维修调整要领书
16-2
货号
品名
用途
图
备考
40107840
VCS HT 治具 1 VCS 摄像机缩放
比例
VCS 摄像机焦点
偏移量
40107841
VCS HT 治具 2
40148060
DFFP VCS HT
治具
DFFP VCS 用
40149057
DFFP VCS 摄像
机调节治具
DFFP VCS Z 校正
DFFP VCS 用
E21329980A0
VCS
治具板
A 组
VCS 聚焦调整
标准 VCS 用
与 KE2000 系列
KE720/40/60 共用
E21369980A0
VCS
治具板
C 组
VCS 聚焦调整
选项 VCS 用
与 KE2000 系列
KE740/760 共用
E21399980A0
VCS
治具板
D 组
反射、BGA
光量粗调整
E21419980A0
VCS
治具板
B 组
VCS 摄像机缩放
比例
标准 VCS 用
与 KE2000 系列
KE720/40/60 共用
E21449980A0
CSP
治具板
B 组
VCS 摄像机缩放
比例
选项 VCS 用
与 KE2000 系列
KE740/760 共用
40081542 Y BALL
SCREW JIG
ASSY
Y 滚珠螺杆芯定心
40081685 X BALL
SCREW JIG
ASSY
X 滚珠螺杆芯定心
