1-4-2．Y 轴塑料导轨的更换 XY PLASTIC RAIL （货号 40077235）
１） 松开带垫片内六角螺钉 M4×8，从 Y PLASTIC RAIL 及插接器托架中卸下 XY PLASTIC RAIL。
２） 松开带垫片内六角螺钉 M5×10，卸下 FC 支架、FC 橡胶。
３） 打开Ｘ轴塑料导轨，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。
并且，请将 Y 轴移动到最靠身前的位置，用手推入束线，确认 Y 塑料轨道内部的束线有挠度。

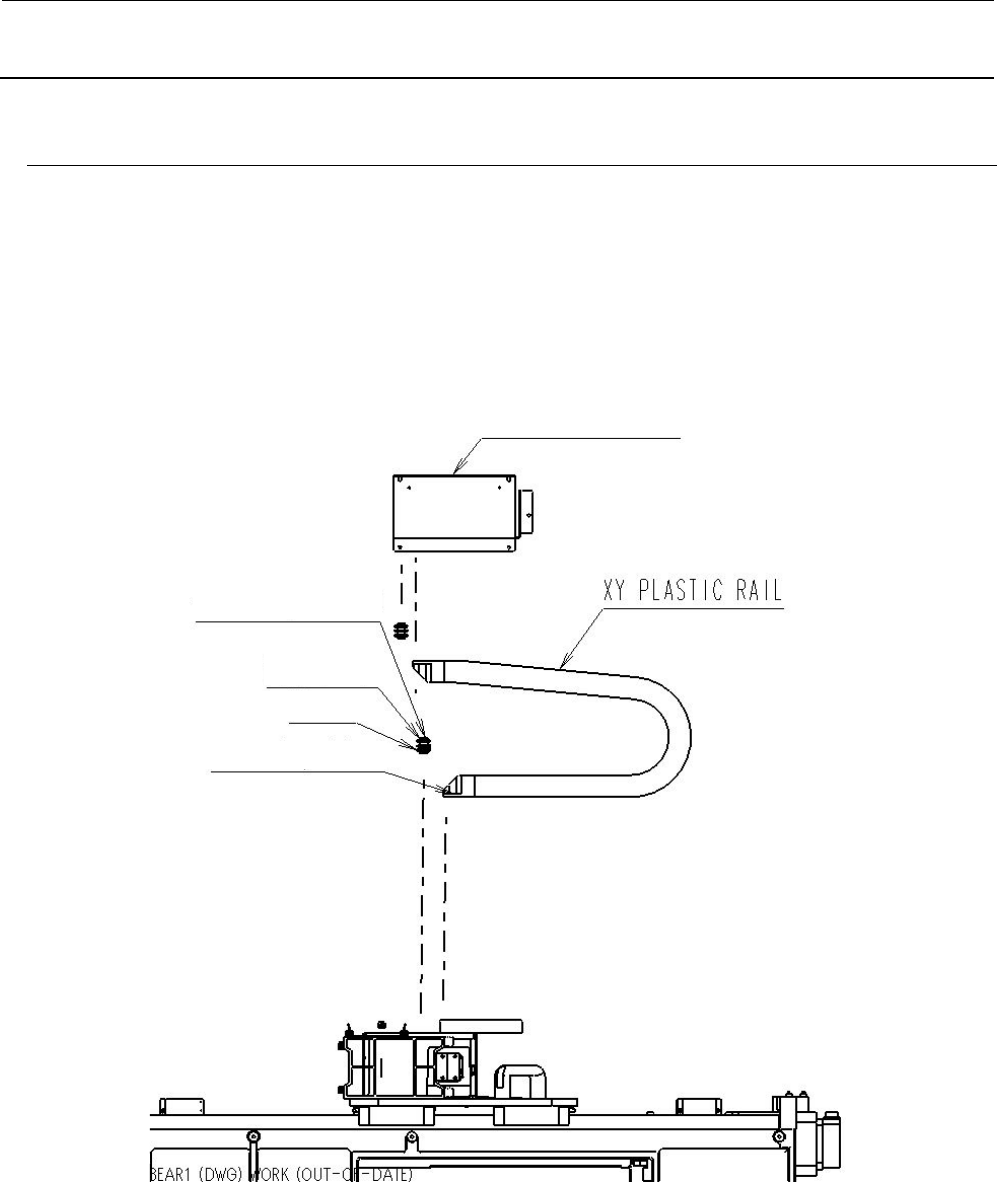

图 1-4-2-1
插接器托架
带垫片内六角螺钉 M5×10
FC 支架
FC 橡胶
带垫片内六角螺钉 M4×8
维修调整要领书
1-13
1-5．XY 拖链电缆束线的更换要领说明
1-5-1．拆下 X 电缆
１） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、OPTICAL FIBER
CABLE 7M。

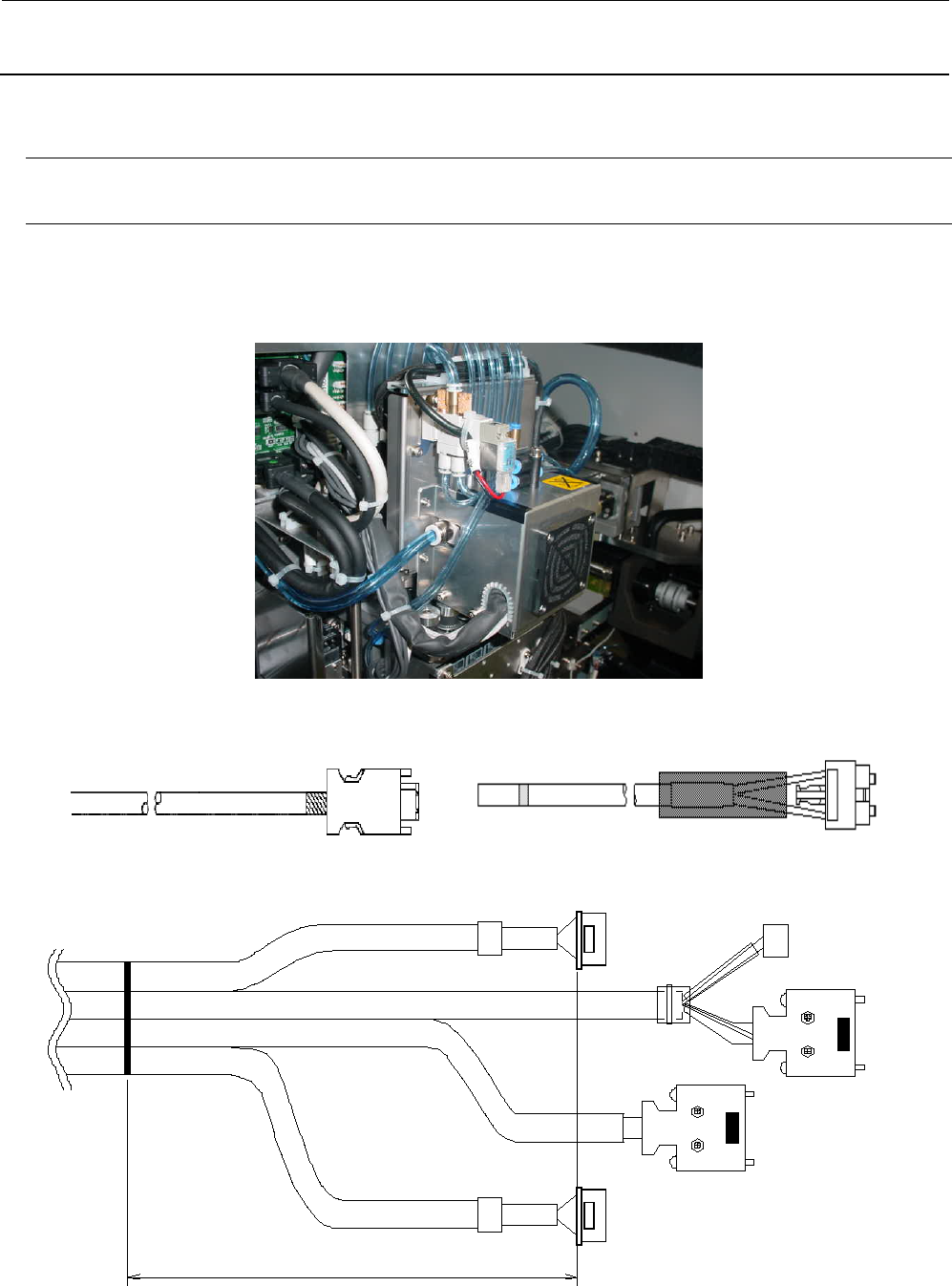

图 1-5-1-1
CN905
ZTACNP1
CN908
CN901
ZTBCNP1
470
图1-5-1-2
XY 拖链电缆
1394 机器人电缆
OPTICAL FIBER CABLE 7M
维修调整要领书
1-14
２） 拆下 FC 支架、FC 橡胶，剪掉束线箍。

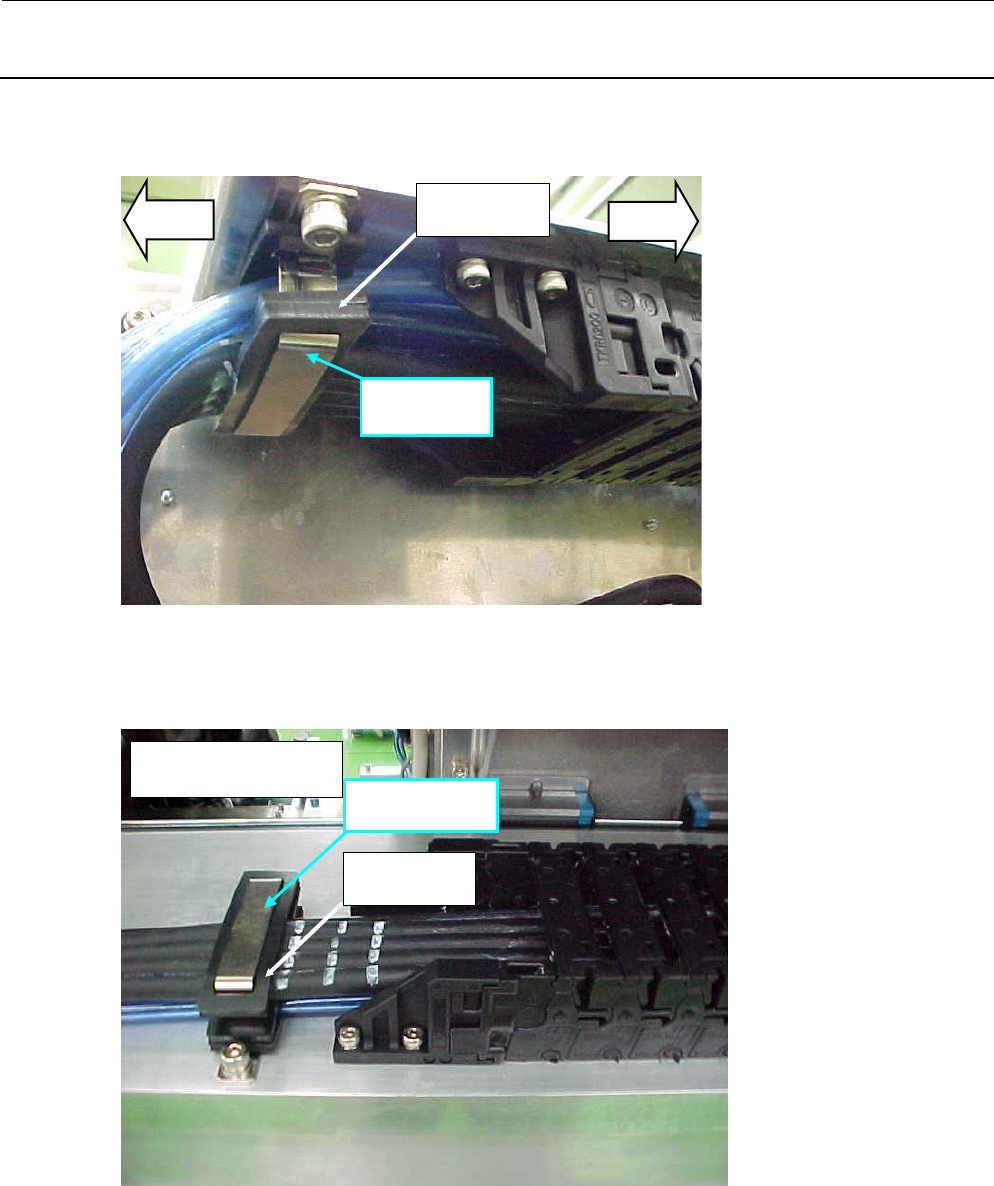

图1-5-1-3
３） 塑料轨道的端部也进行与２）相同的操作。
图1-5-1-4
４） 卸掉塑料导轨的盖罩，取下要调换的电缆。
FC 支架
FC 橡胶
左侧
右侧
塑料轨道的端部
FC 支架
FC 橡胶
