维修调整要领书 1-23 图 1-5-8-2 图 1-5-8-3 OCC CABLE A SM OCC CABLE ASM 用束线箍捆束在固定座上。 用束线箍捆束在固定 座上。 为了便于更换电路板， 此处 沿 BOX 配线，以免接触螺钉。 为了便于更换电路板， 此处 沿 BOX 配线，以免接触螺钉。
维修调整要领书
1-22

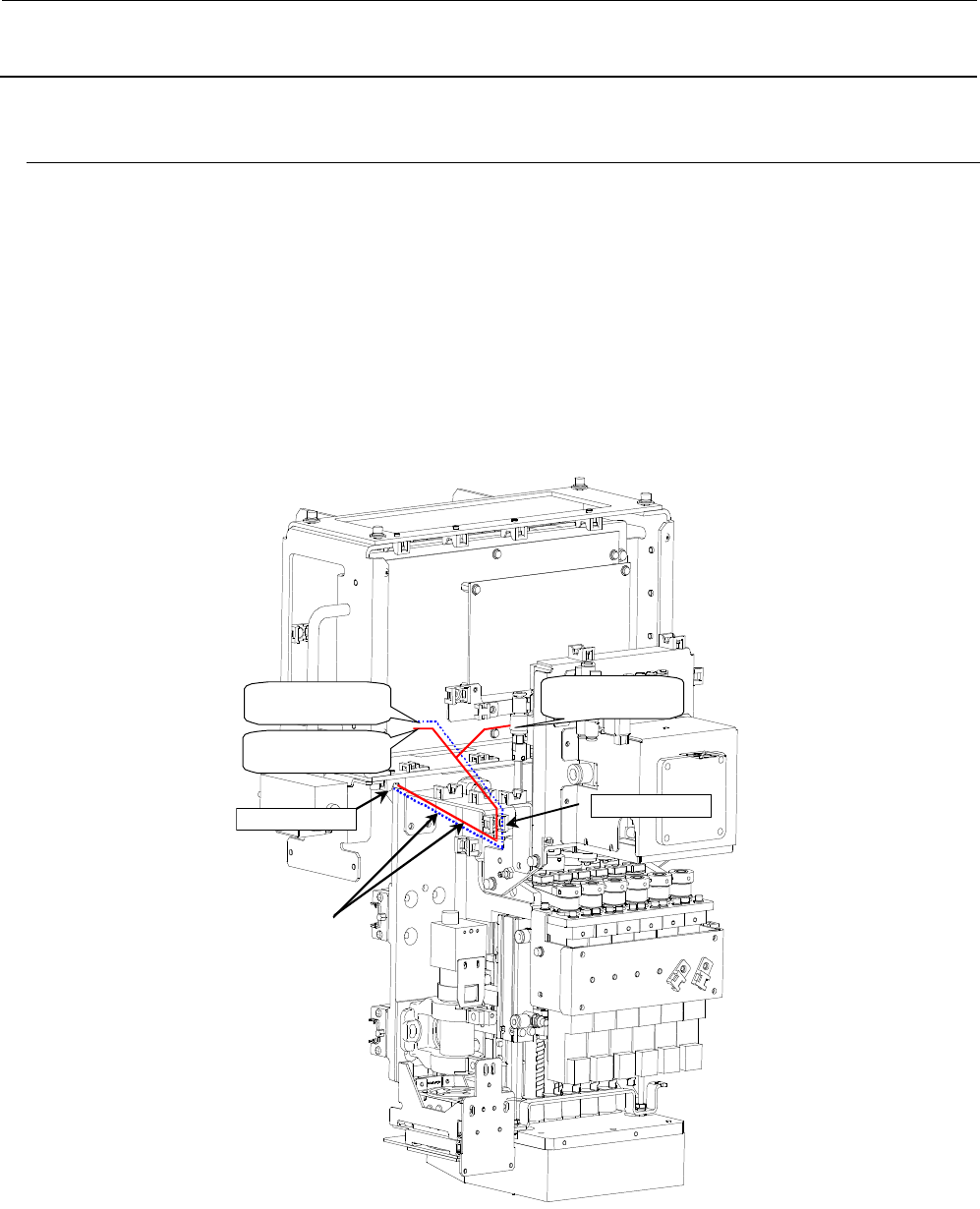

1-5-8．贴片头周围的配线
将来自 XY 拖链电缆（40076787）的各个束线连接到以下部位。
CN901、CN905、CN908 插入图示部位。（参照图 1-5-8-1）
１） OCC CABLE ASM 请参照图示进行配线。（参照图 1-5-8-2、1-5-8-3）
２） 将 XY 拖链电缆的插头“ZTA-CNP1” 、“ ZTB-CNP1”插入图示位置。（参照图 1-5-8-5、1-5-8-6）
３） 1394 机器人电缆线按图示的路线配置，穿过贴装头右侧与来自 LNC 的连接器中继连接。（参照
图 1-5-8-4）
４） OPTICAL FIBER CABLE 7M 是在 HEAD MAIN PCB BR 与 ZTA SERVO AMP 之间配线，插入 CN1。
（参照图 1-5-8-7、1-5-8-8）
①
连接至
HEAD MAIN
电路板的
CN5
用束线箍固定
用束线箍固定
连接至
HEAD MAIN
电路板的
CN1
连接至
HEAD MAIN
电路板的
CN8
图 1-5-8-1
① XY BEAR CABLES ASM
维修调整要领书
1-23

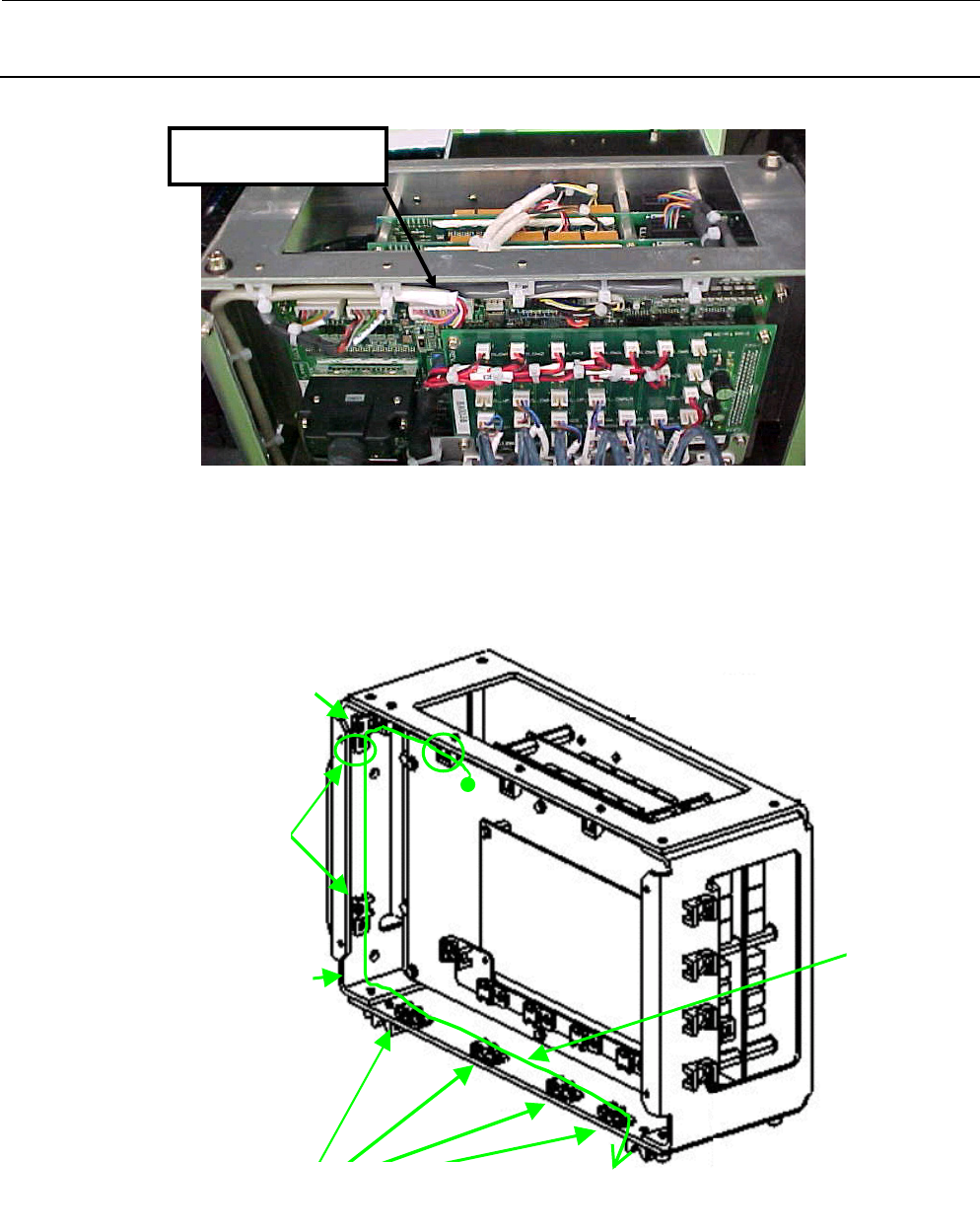

图 1-5-8-2
图 1-5-8-3
OCC CABLE ASM
OCC CABLE
ASM
用束线箍捆束在固定座上。
用束线箍捆束在固定
座上。
为了便于更换电路板，此处沿
BOX 配线，以免接触螺钉。
为了便于更换电路板，此处沿
BOX 配线，以免接触螺钉。
维修调整要领书
1-24

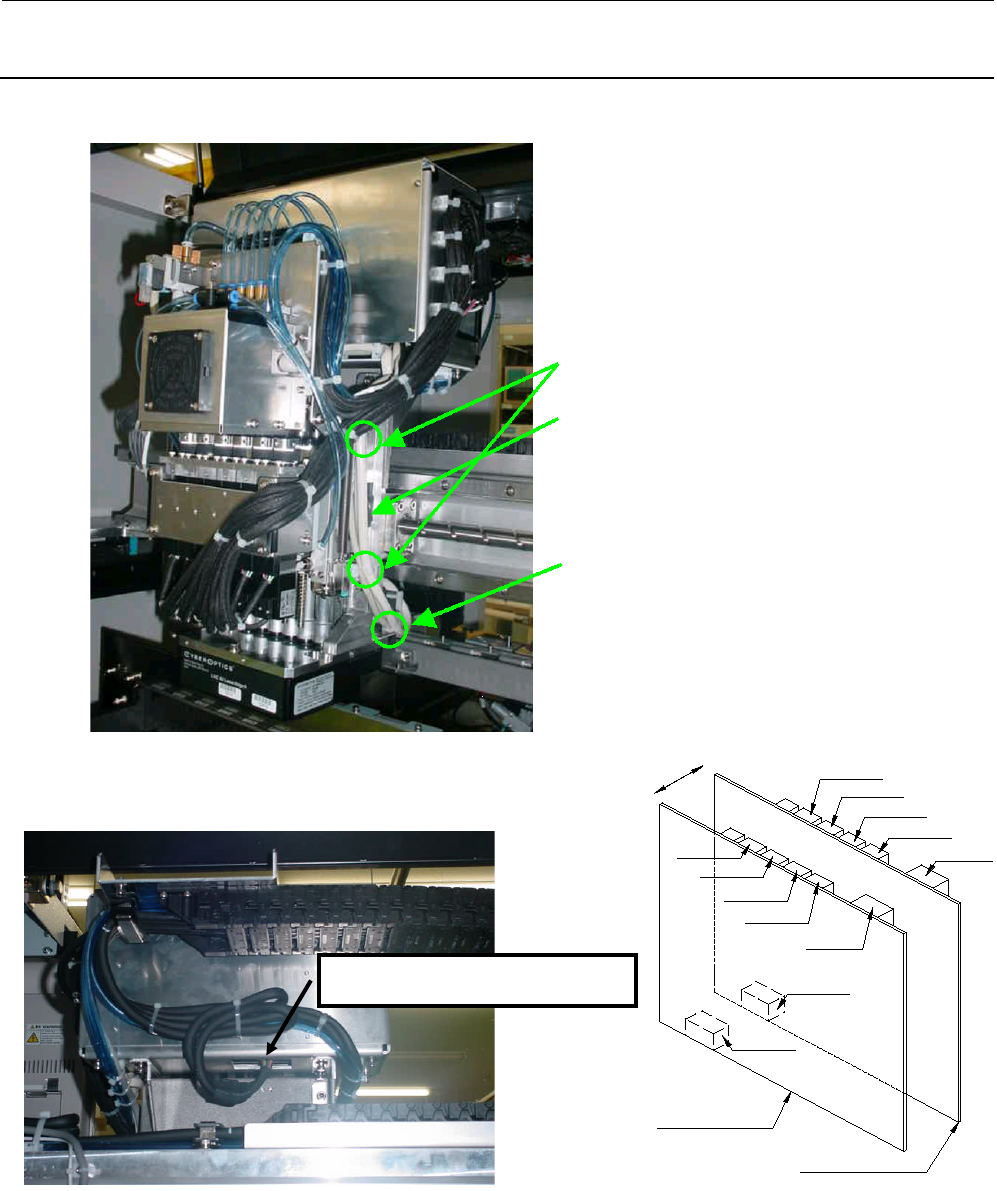

图 1-5-8-4
图 1-5-8-5 图 1-5-8-6
用束线箍捆束在固定座上。
用束线箍捆束在固定座上。
1394 ROBOT CABLE ASM
ZTA SERVO AMP
ヘッド前方側
ヘッド後方側
ZTA-CN4A
ZTA-CN4B
ZTA-CN4C
ZTA-CN4D
ZTA-CN5
ZTB-CN4D
ZTB-CN5
ZTB-CN4C
ZTB-CN4B
ZTB-CN4A
ZTB SERVO AMP
ZTA-CNP1
ZTB-CNP1
Head 后方侧
Head 前方侧
「ZTA-CNP1」 ､「 ZTB-CNP1」
