维修调整要领书 2-2 ※ 给贴装头安装螺钉（ 6 颗）涂敷粘结剂 LOCTI TE242 后，请以安装扭矩 7.0Nm 进行固定。 ※ 各电动机插头请参照位置标签进行连接。 ※ 如果 LNC Hea d 的安装面内已插 有 垫隙片，移装时请保持原来的关系 ｡ １４ ） 更换贴装头后，需要重新输入 MS 参数。 输入项目请参照 2-8 项。 图 2-1- 4
维修调整要领书
2-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
2
贴装头装置
2-1．贴装头装置的更换和更换后的调整
2-1-1．LNC 贴装头
１） 放出主体空气。
２） 取下贴装头顶盖。（8 颗安装螺钉）
３） 从贴装头主电路板中拔下喷射器的电磁阀线束、真
空传感器线束。
４） 卸下通向喷射器的 φ4、φ8 气管。
５） 卸下喷射器托架。（4 颗安装螺钉）
６） 从伺服放大器电路板上拆下 Z、θ 电动机线束。
７） 从贴装头中转电路板上拆下 Z 传感器线束。
８） 拆下 LNC60 的
LNC60 I/F CABLE ASM 及 1394 电
缆线。
９） 从贴装头提升气缸用的管接头 Y 上拆下 φ4 气管。
１０） 卸下气缸。（参照 2-5 项）
１１） 请用手压住以免贴装头落下，同时取下 M5×M16 有头螺钉（6 颗）。
１２） 请拔出 2 根平行销，将贴装头抬起，不要碰到其他元件。
１３） 装配请按相反的步骤进行。
危险

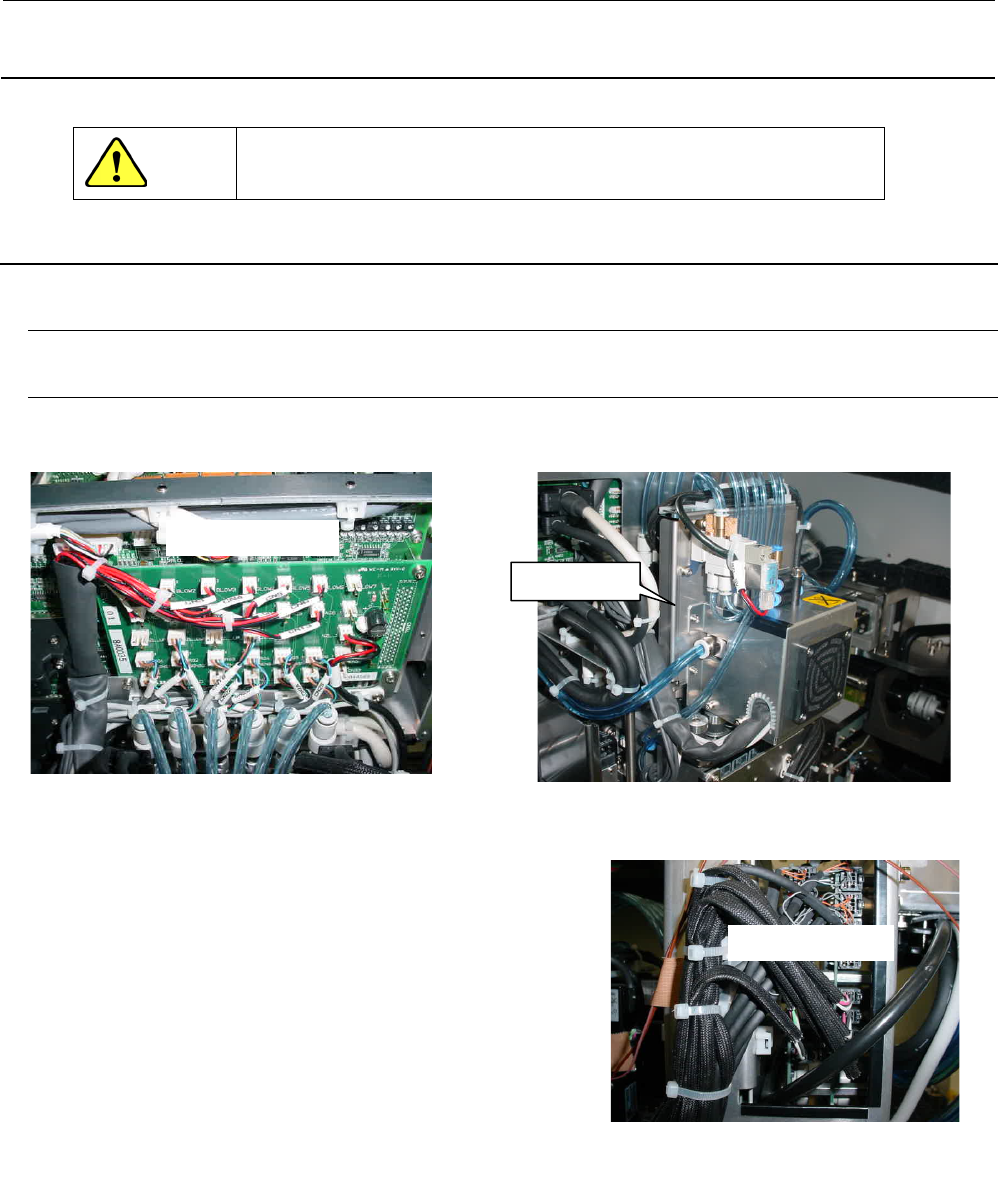

图 2-1-1
贴装头主电路板
图 2-1-3
Zθ 电动机线束
喷射器托架
图 2-1-2
维修调整要领书
2-2
※ 给贴装头安装螺钉（6 颗）涂敷粘结剂 LOCTITE242 后，请以安装扭矩 7.0Nm 进行固定。
※ 各电动机插头请参照位置标签进行连接。
※ 如果 LNC Head 的安装面内已插有垫隙片，移装时请保持原来的关系｡
１４） 更换贴装头后，需要重新输入 MS 参数。
输入项目请参照 2-8 项。
图 2-1-4
维修调整要领书
2-3
2-2．电动机的更换
2-2-1．Z 电动机（LNC 贴装头）
更换了 Z 电动机之后，需要进行Ｚ轴原点的位置调整，以及 Z 轴高度有关、激光有关的 MS 参数。
（输入项目请参照 2-8 项。）
１） 从伺服放大器电路板上拆下电动机线束。
２） 实施到到 2-1-1 的第 1）～第 5）步，拆下喷射
器托架。
３） 请松开安装螺钉①，拆下 Z M CABLE BR。
４） 先松开 Z 电动机皮带轮的止动螺钉②。
５） 拆下电动机的安装螺钉③（3 颗），拔出皮带轮
同时卸下电动机。
６） 装配请按相反的步骤进行。
７） 请按以下步骤调整皮带张力。
图 2-2-1
图 2-2-2
③
②
