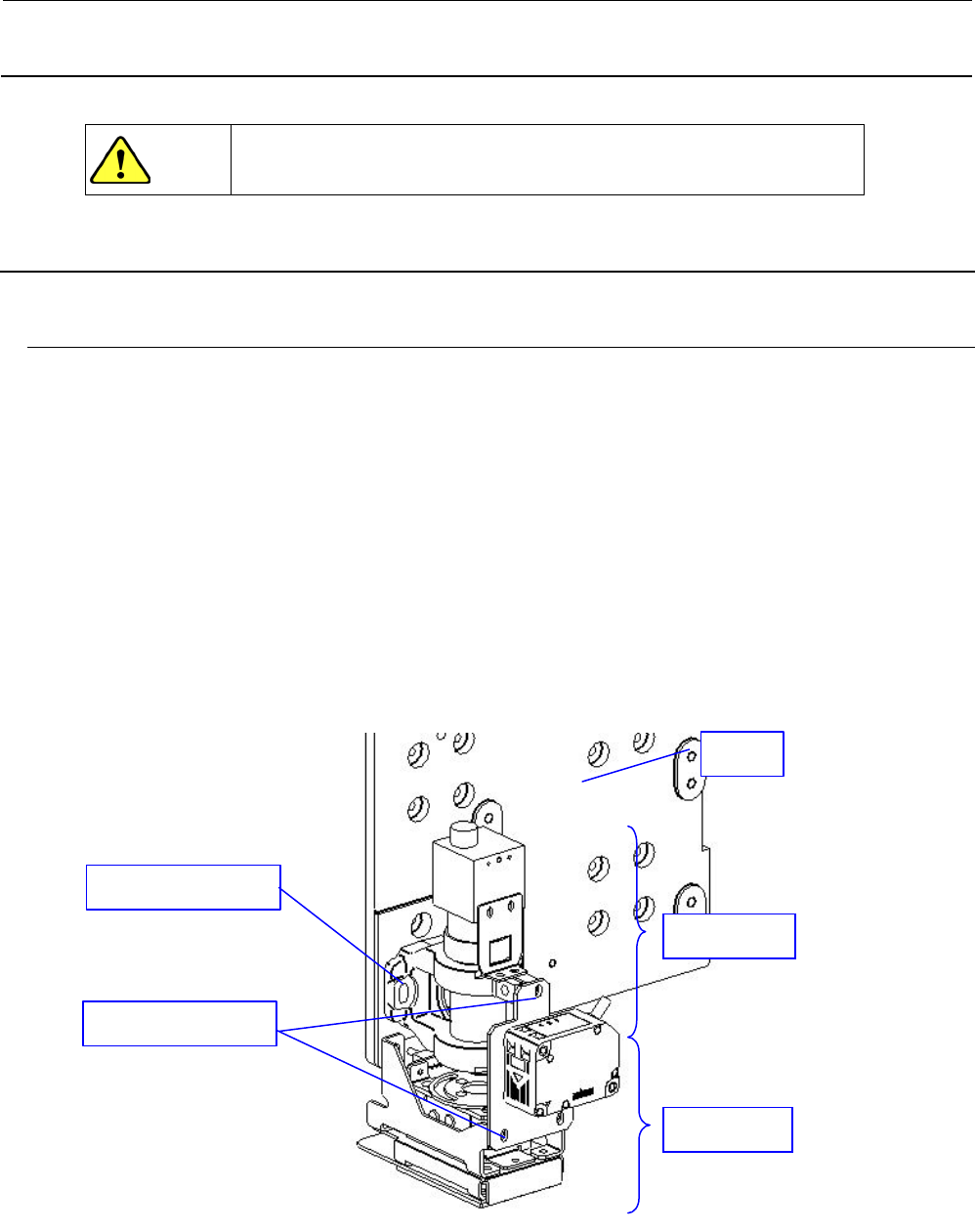

图 4-1-1 OCC 装配
危险
镜头组件
照明组件
头板
①有头螺钉（×2）
②有头螺钉（×3）
维修调整要领书
4-2
4-2．CCD 摄像机、镜头组件的更换
１） 按照 4-1．OCC 组件的更换要领，从头板上卸下组组组件。
２） 请拆下用于固定 CCD 摄像机、镜头的固定①有头螺钉（×2）、②有头螺钉（×3），进行钉更换。
（镜头的螺钉要涂敷 ThreeBond 1401B 粘结剂。）
３） 安装时，请按照相反的顺序进行操作。（①有头螺钉（×2）请涂上粘结剂 LOCTITE242，以安装扭
矩 1.0Nm 进行固定。）
４） 更换后，请进行焦点调整、MS 参数输入。（参照 4-7 更换后的再调整一览）
图 4-2-1 CCD 摄像机/镜头
①有头螺钉（×2）
②有头螺钉（×3）
维修调整要领书
4-3
4-3．OCC 同轴／角度照明电路板组件的更换
１） 按照 4-1．OCC 组件的更换要领，从头板上卸下照明组件。
２） 卸下①圆头螺丝（×2），更换 OCC 同轴照明电路板组件。
３） 卸下②有头螺钉（×4），更换 OCC 角度照明电路板组件。
４） 安装时，请按照相反的顺序进行。
５) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换后的重新调整一览）
图 4-3-1 OCC 同轴／角度照明电路版的更换
①圆头螺丝（×2）
②有头螺钉（×4）
同轴照明电路版组
角度照明电路版组
