维修调整要领书 4-7 4-6 ． 对焦调整 ＜ 程序 ＞ ① 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。 ② 请松开固定镜头组件的带垫片内六角螺栓（共 2 处），上下移动摄像机，在达到 “ 2 ” 的蚀刻线 （参照下图）也可清楚看出的高度上予以固定 ｡ 「 2 」 周线应清楚地看得到。 CAL 部 カメ ラ アジャス ト 治 具 E 2106998000 （T 110） 摄像机调节夹具 E2106998000 (T110) …
维修调整要领书
4-6
※
偏光滤光镜的调整
１） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
２） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
３） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。
图 4-5-2 滤光镜位置调整及照明标签的粘贴
调整后，如果照明滤光镜 U 支架的狭缝位置偏移 90 度，请转动透镜滤光镜 90
度后重新调整偏光滤光镜，使狭缝的位置与图 4-5-2 的朝向相同。
狭缝
注意
维修调整要领书
4-7

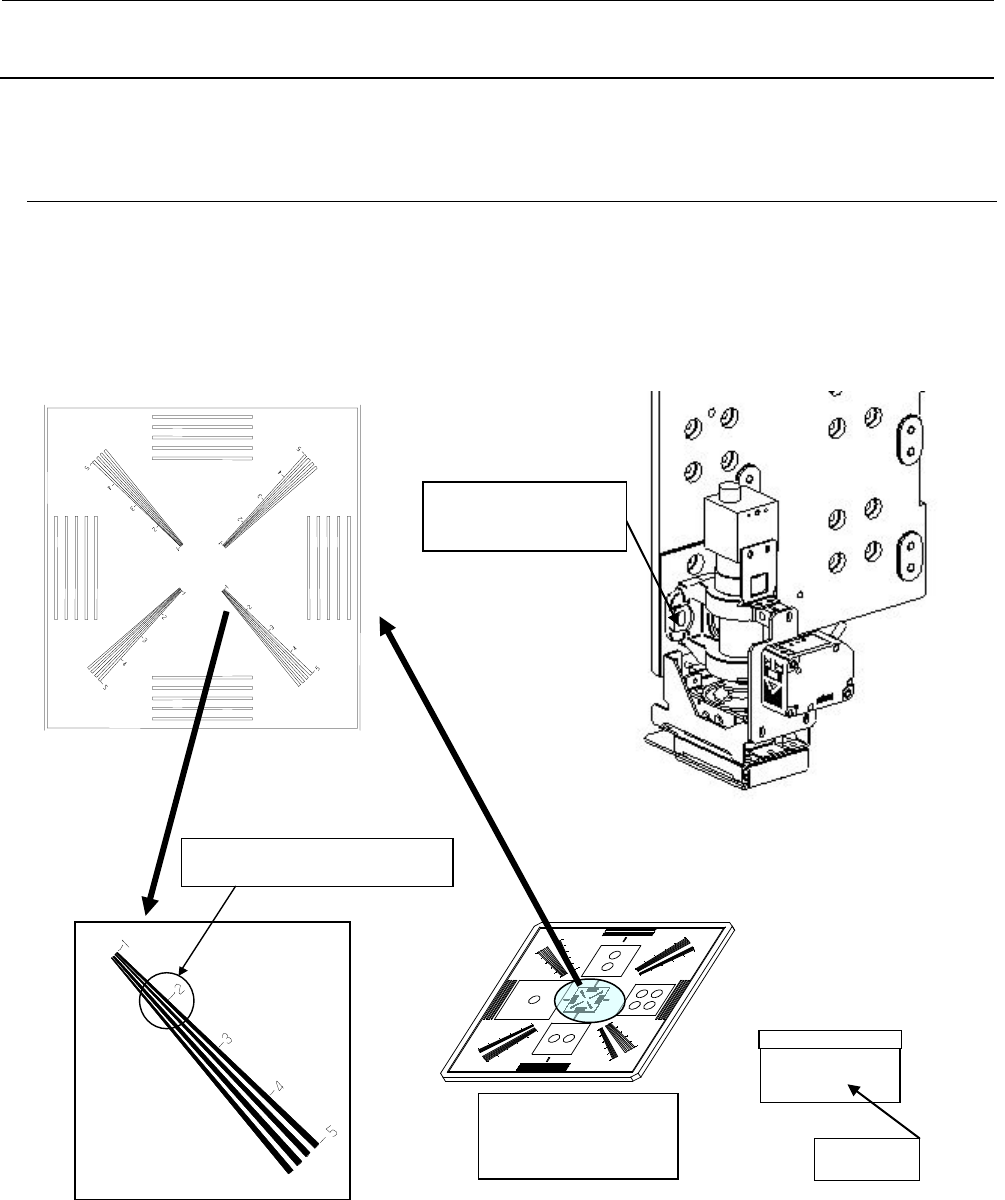

4-6．对焦调整
＜程序＞
① 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
② 请松开固定镜头组件的带垫片内六角螺栓（共 2 处），上下移动摄像机，在达到“2”的蚀刻线
（参照下图）也可清楚看出的高度上予以固定｡
「
2」周线应清楚地看得到。
CAL 部
カメラアジャスト治具
E2106998000
（T110）
摄像机调节夹具
E2106998000
(T110)
带垫片的六角孔螺
栓（×2）
维修调整要领书
4-8
4-7．OCC 照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-8．更换后的重新调整一览
表 4-8-1 更换后的重新调整一览
镜头组件 照明
配件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光片
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整 (注） △ ○ △ ○ ○
OCC 偏差 (注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
VCS 摄像机偏差（注） ○ △
VCS 综合偏差（注） △ △
○：必须
△：确认
－：不需要
（注 1）参考ＭＳ参数
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
头靠近装置。
注意
