维修调整要领书
4-8
4-7．OCC 照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-8．更换后的重新调整一览
表 4-8-1 更换后的重新调整一览
镜头组件 照明
配件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光片
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整 (注） △ ○ △ ○ ○
OCC 偏差 (注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
VCS 摄像机偏差（注） ○ △
VCS 综合偏差（注） △ △
○：必须
△：确认
－：不需要
（注 1）参考ＭＳ参数
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
头靠近装置。
注意
维修调整要领书
5-1
为了防止突然的起动造成事故，请端掉电源之后再操作。
5
基板传送装置

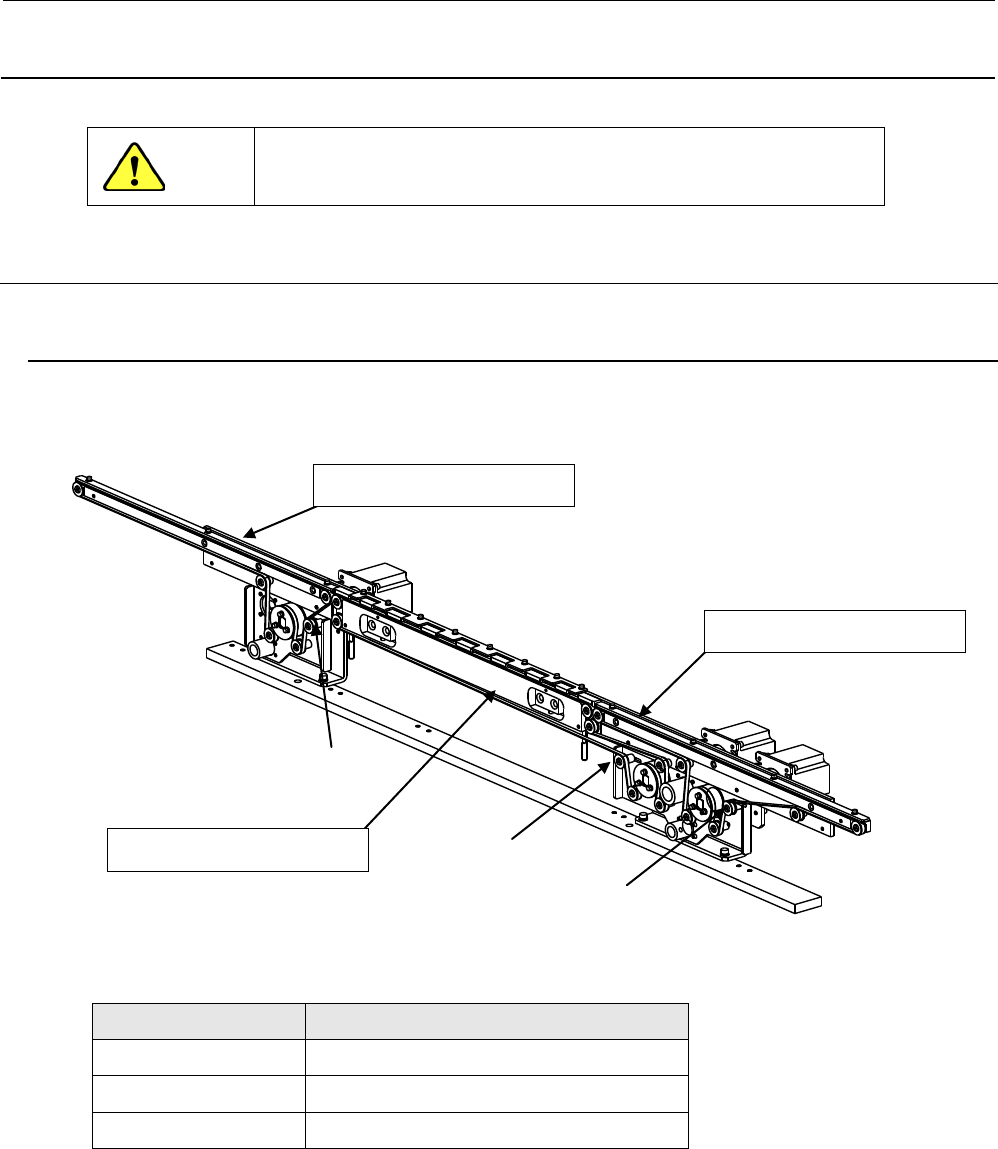

5-1．传送皮带的更换
１）请松开传送皮带用张力挑帐皮带轮（A 部）。
图 5-1-1
２）请更换成下列的皮带
传送皮带的货号
传送皮带的品名
40107791 CONVEYOR BELT C
40107792 CONVEYOR BELT L
40107793 CONVEYOR BELT R
３）调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让长度
增加 0.5％。
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
※ 上图是表示里侧的图。靠身前一侧也请以同样方法调整。
危险
A
A
A
CONVEYOR BELT C
CONVEYOR BELT R
CONVEYOR BELT L
维修调整要领书
5-2

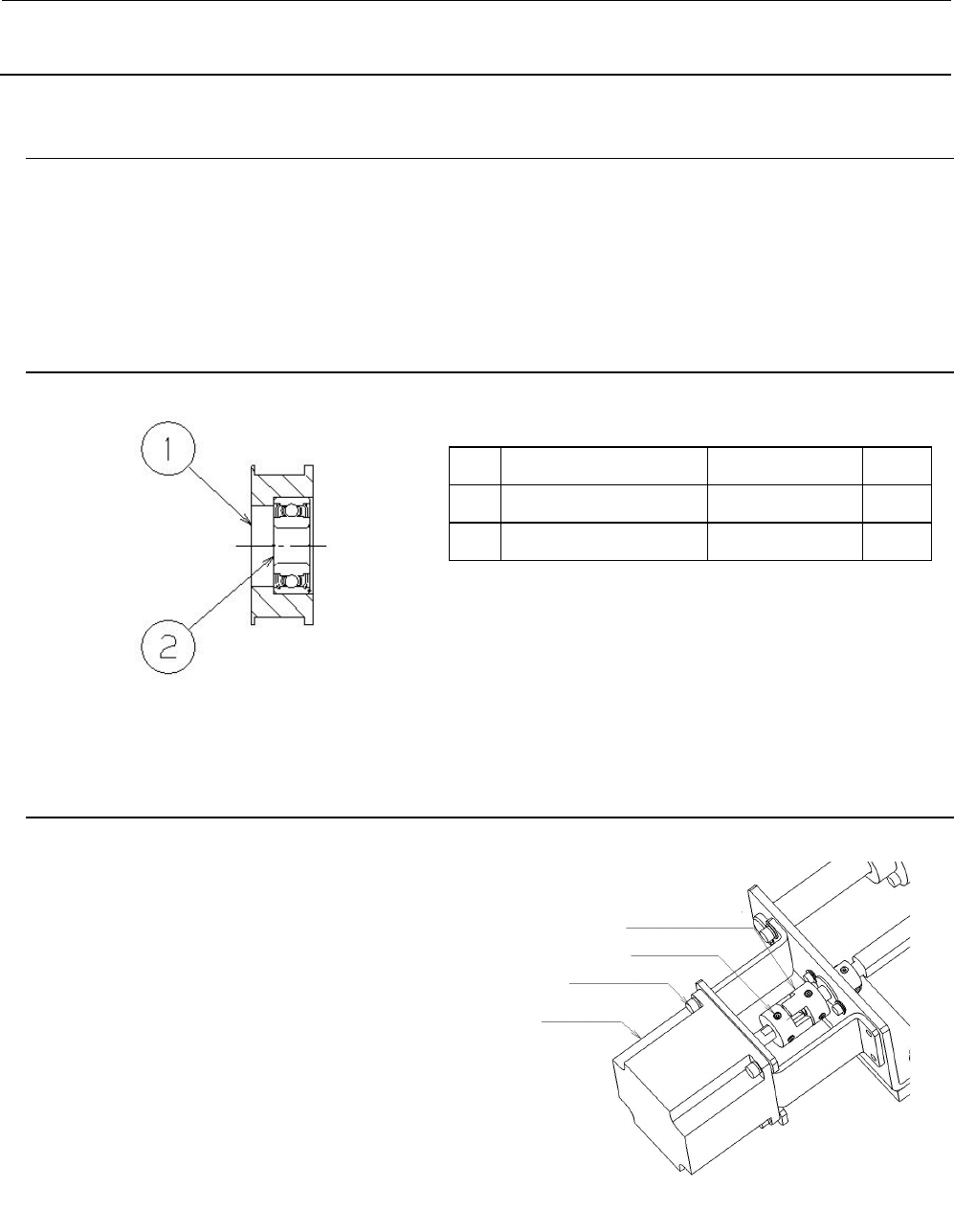

5-2．传送皮带轮的更换
错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变坏，发生皮带磨损。
各皮带轮请装配在拆下时的原来位置。
不同安装位置的零件（衬垫）是不一样的，请注意。
5-2-1．传送皮带轮 A 组: E21117150A0
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １
5-3．传送电动机的更换
１） 请卸下电动机连接电缆的插头。
２） 请松开联轴器的止动螺钉。
３） 拧松有头螺钉，卸下电动机。
４） 请按照（３）～（１）的相反的顺序进行安装。
※ 安装时，请对止动螺钉涂敷 LOCTITE242 粘结剂。
图 5-2-1
图 5-3-1
联轴器
止动螺钉
有头螺钉
电动机组
