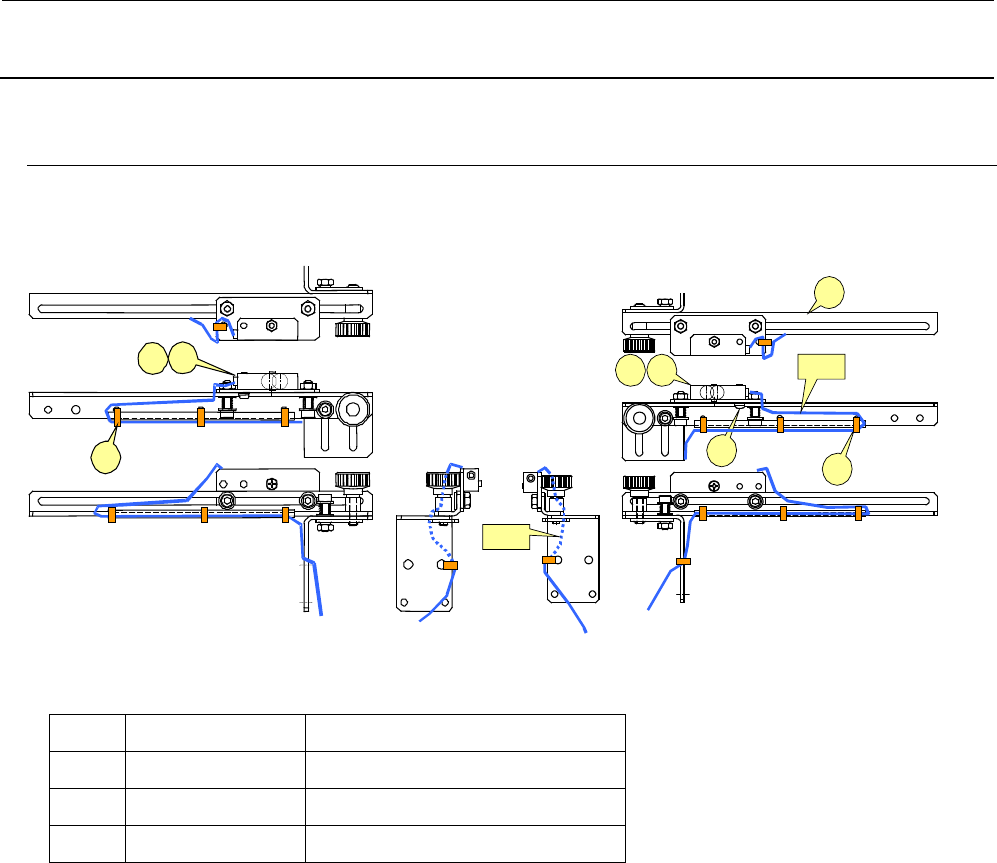

5-4．CONVEYOR RIGHT/CONVEYOR LEFT 传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
左侧的传感器 右侧的传感器
图 5-4-1
① 40076890
CONVEYOR RIGHT SENSOR ASM
② 40086439 CONVEYOR LEFT SENSOR ASM
③ SL4031291SC SCREW
④ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地
向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
维修调整要领书
5-4

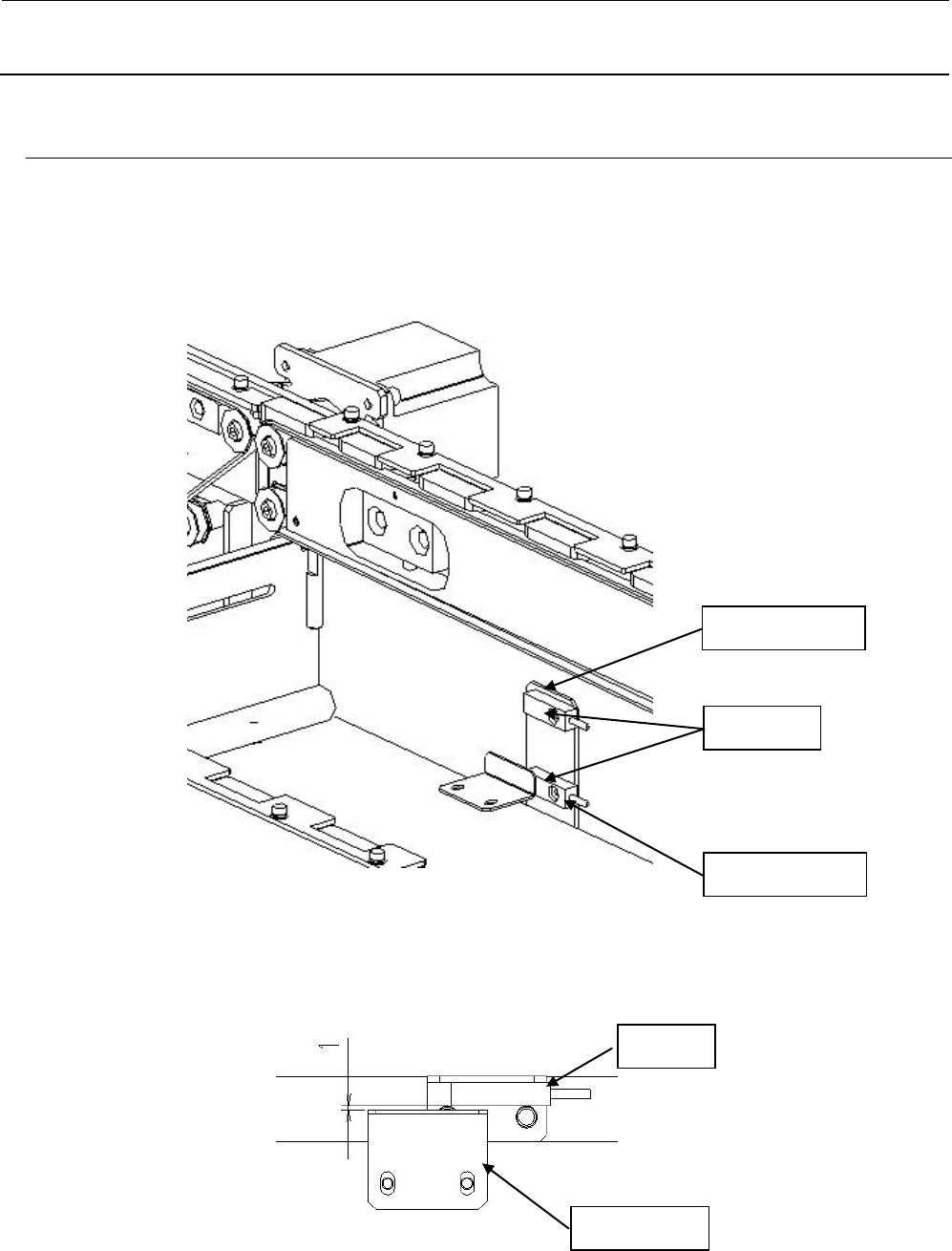

5-5．CONVEYOR NEAR/COUT 传感器的更换
１）卸下止动器安装的各传感器的固定螺丝，更换传感器。
图 5-5-1
２）请进行电线配线处理。
３）把黑色环氧树脂玻璃布基板（无光泽）放到传感器出现反应的位置，先把传感器的灵敏度调整旋钮向
逆时针方向旋转，然后再慢慢地向顺时针方向转动，调整到可以检测出指定基板的位置｡
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
止动螺钉
COUT 传感器
CONVEYOR NEAR 传感器
止动螺钉
维修调整要领书
5-5

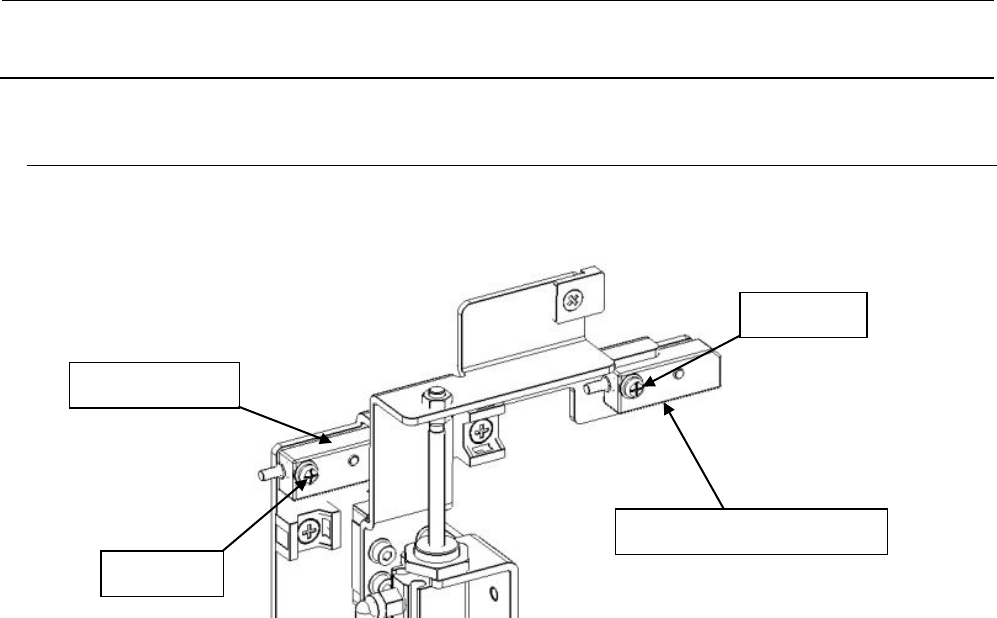

5-6．支撑台 上升／下降 传感器（BU 上升／下降 传感器）的更换
１）请松开传感器的止动螺钉，从止动座上卸下。
２）把传感器和传感器配件之间的距离调整为 1 ｍｍ。（参照图 5-6-2）
图 5-6-1
图 5-6-2
BU 上升传感器
BU 下降传感器
止动螺钉
传感器配件
传感器
