维修调整要领书
5-5
5-6．支撑台 上升／下降 传感器（BU 上升／下降 传感器）的更换
１）请松开传感器的止动螺钉，从止动座上卸下。
２）把传感器和传感器配件之间的距离调整为 1 ｍｍ。（参照图 5-6-2）
图 5-6-1
图 5-6-2
BU 上升传感器
BU 下降传感器
止动螺钉
传感器配件
传感器
维修调整要领书
5-6

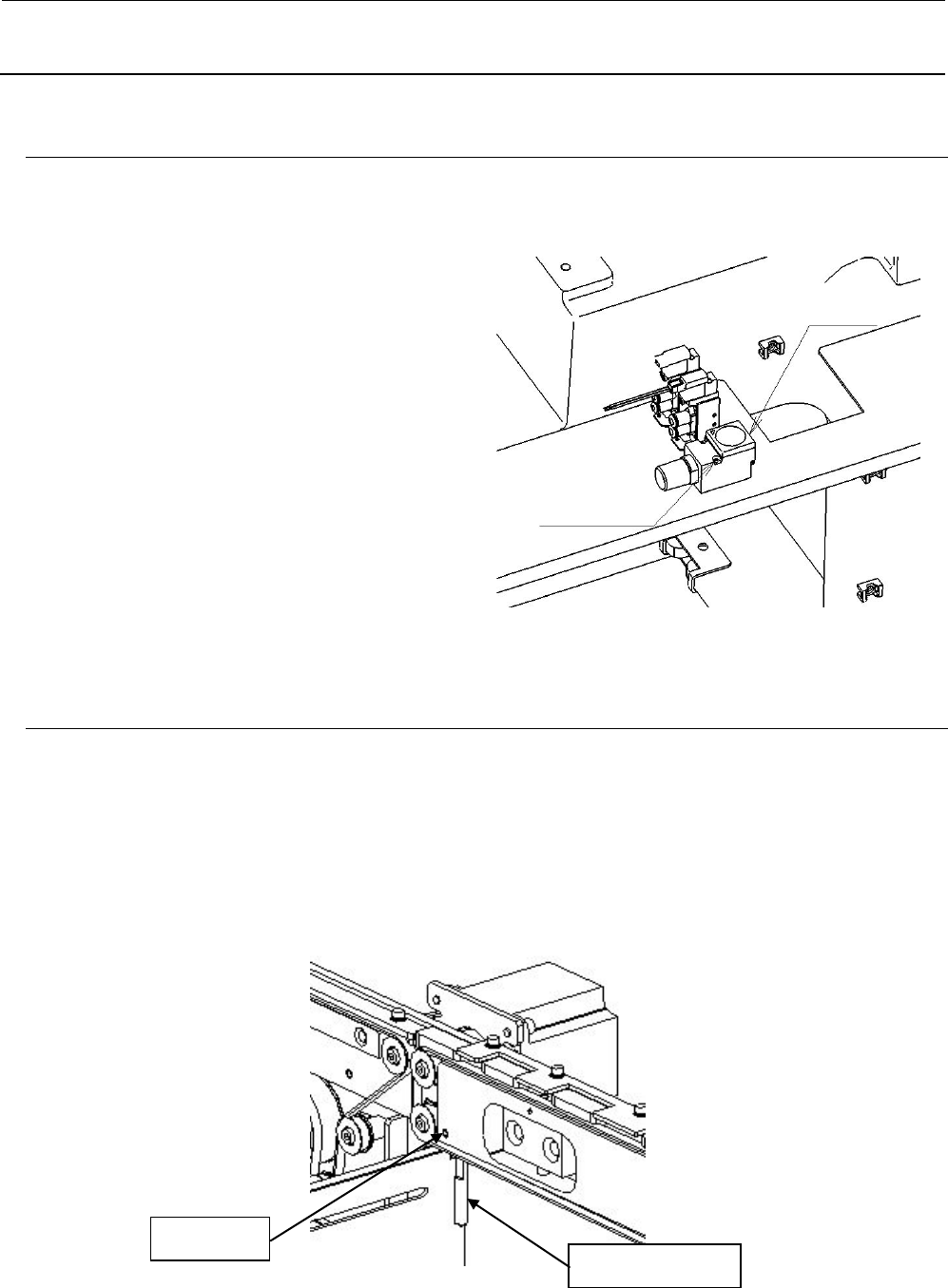

5-7．减压阀的更换
卸下配管用软管，卸下②SM4033001SC 安装螺钉，更换减压阀。
压力调整值如下。
调整值: 0.3MPa（±0.05MPa）
5-8．轨道导轴的更换
１） 请松开 RAIL GUIDE SH 的止动螺钉，拆下。
２） 以相反的操作顺序进行安装。
３） 安装时，请将轴的平坦部对准螺钉，用安装螺钉予以固定。
※ 安装后，请在抬起 BU 工作台的状态下调整轨道导轴，使之与侧梁紧密固定无松动。
图 5-8-1
图 5-7-1
减压阀
安装螺钉
RAIL GUIDE SH
止动螺钉
维修调整要领书
5-7

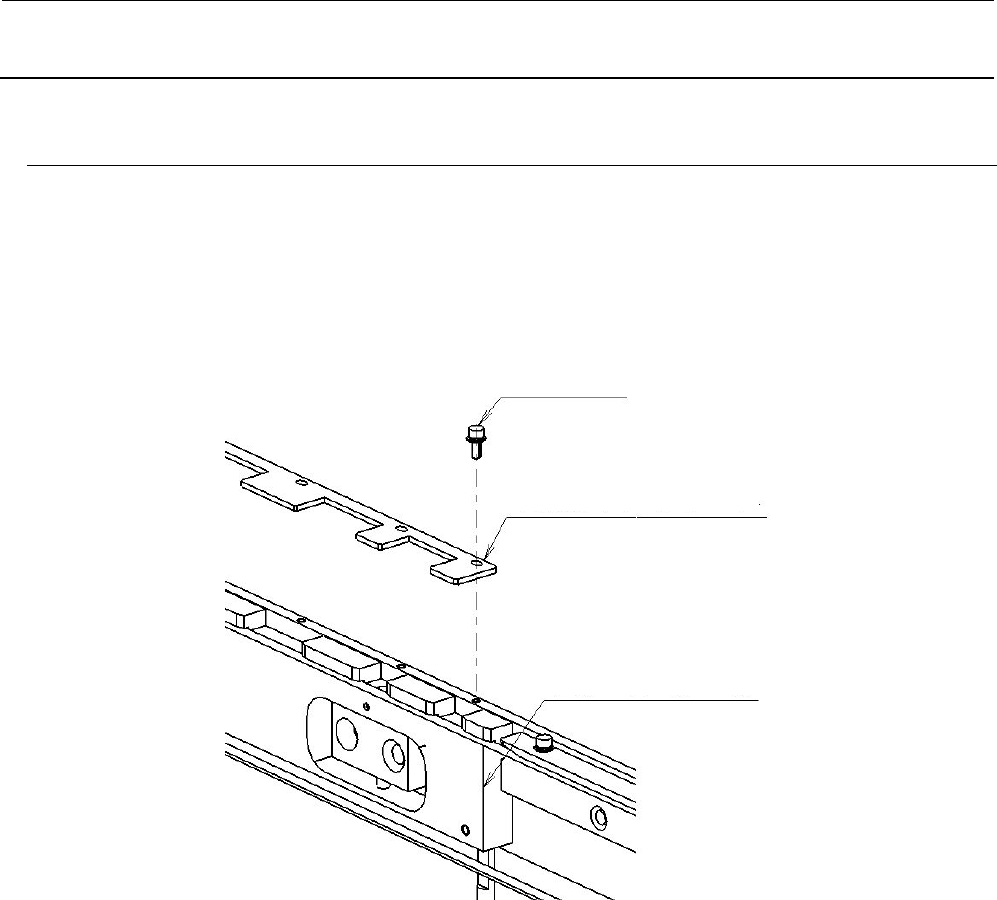

5-9．PWB 导板的更换
１） 请松开 PWB 导板的止动螺钉，拆下后更换。
２） 以相反的操作顺序进行安装。
３） 请上下移动传送带轨道，确认与 PWB 导板无干涉。
图 5-9-1
止动螺钉
PWB 导板
传送带轨道
