维修调整要领书 6-1 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。 6 CAL 块 6-1 ． CAL 基板组的更换 １） 卸下差入基板的 2 根束线 ① ２） 从轧花单元卸下 φ４ 空气软管 ② ３） 卸下 4 处的 Ｍ３ 螺丝 ③ ，从 ＣＡＬ 侧护罩拉下基板， 卸下 φ４ 空气软管 。 这样就可以取处 ＣＡＬ 基板 组 。 ４） 基板更换后，请按照相反的程序组装 。 危险 1 3 2 1
维修调整要领书
5-11

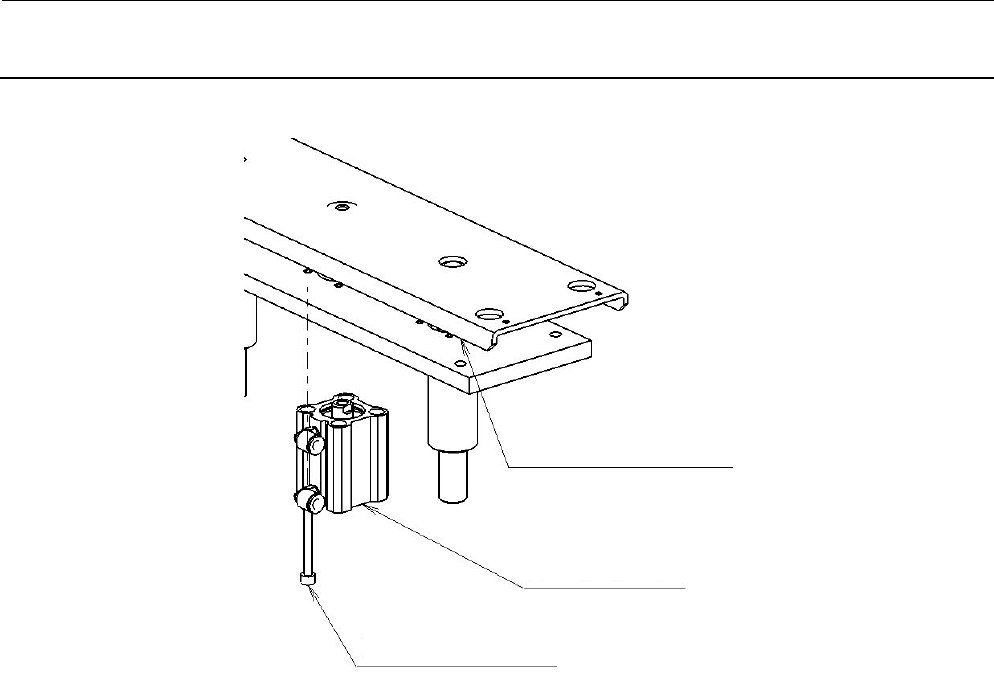

图 5-13-2
BU TABLE B
气缸
固定螺钉
维修调整要领书
6-1
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
6
CAL 块

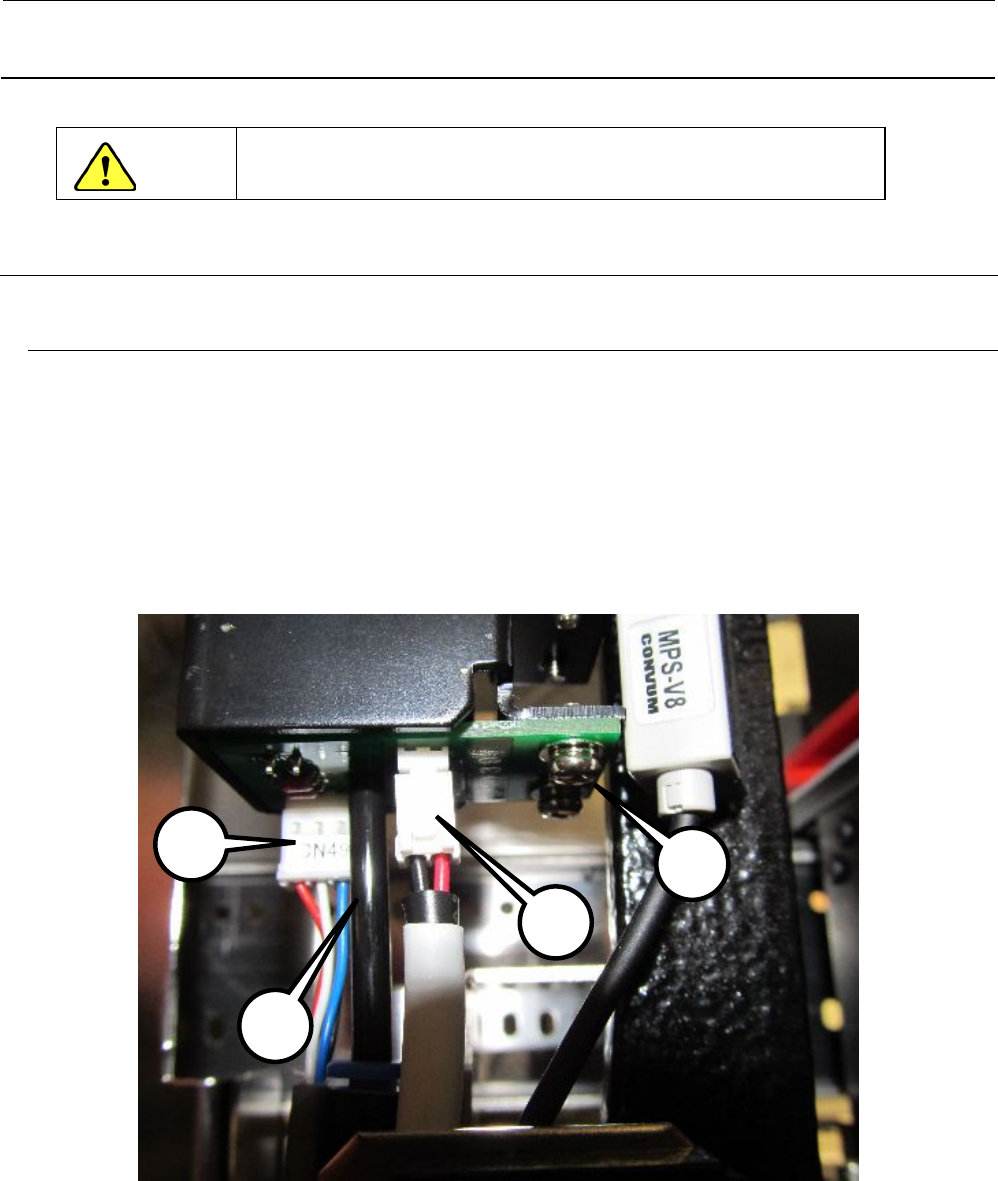

6-1．CAL 基板组的更换
１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从 ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ基板
组。
４） 基板更换后，请按照相反的程序组装。
危险
1
3
2
1
维修调整要领书
6-2

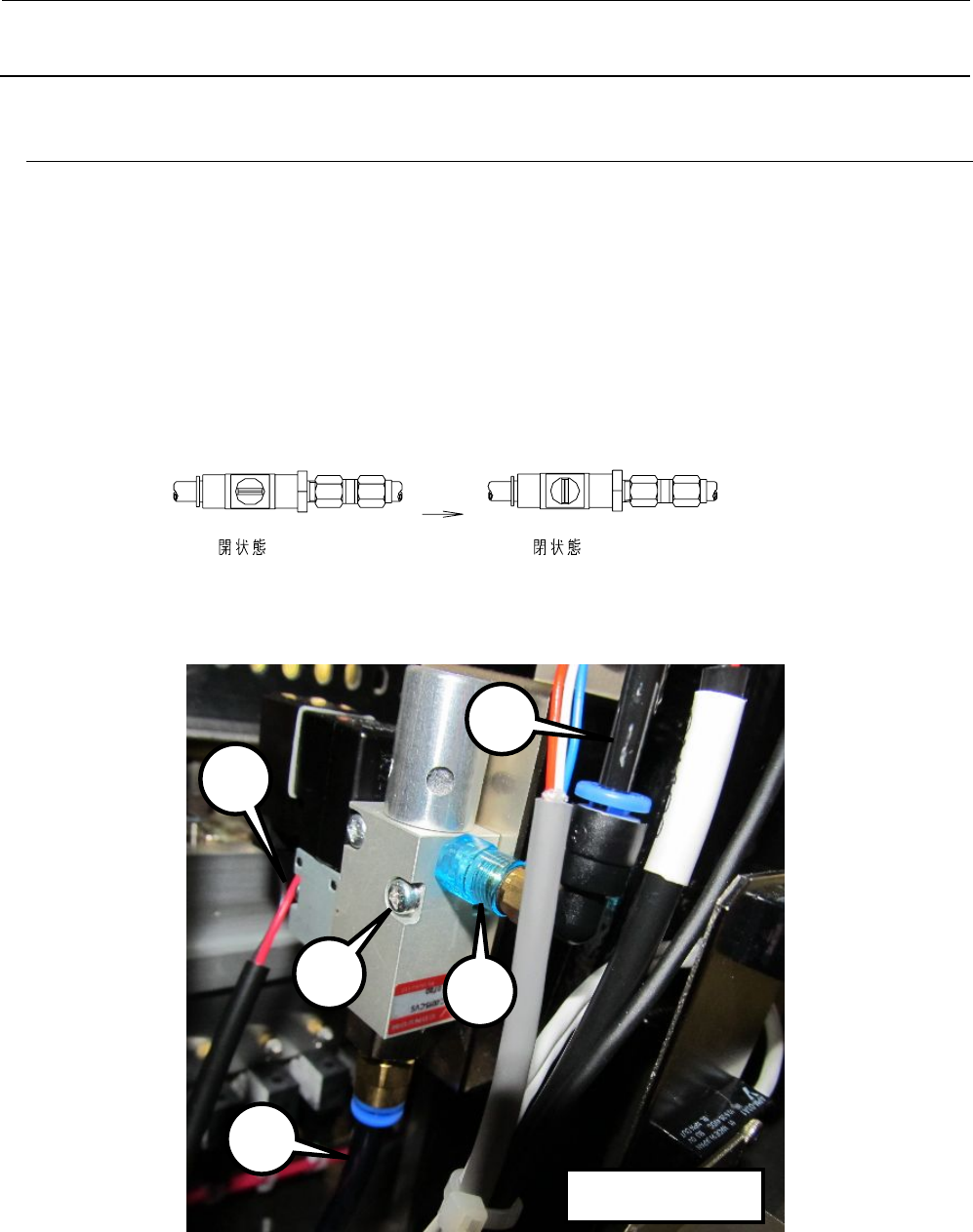

6-2．取出器的更换
１） 请使本体左下方的手柄阀置于关闭状态。
２） 拆下φ4 气管①、φ6 气管②。
３） 卸下 CAL VCUM SV 组的线束③。
４） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
５） 安装请按相反的步骤进行。
滤清器⑤的更换不切断空气也可能
货号 40000641 品名 FILTER
切断空气供给
3
2
4
1
CAL VCUM SV 组
5
