维修调整要领书
6-1
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
6
CAL 块
6-1．CAL 基板组的更换
１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从 ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ基板
组。
４） 基板更换后，请按照相反的程序组装。
危险
1
3
2
1
维修调整要领书
6-2
6-2．取出器的更换
１） 请使本体左下方的手柄阀置于关闭状态。
２） 拆下φ4 气管①、φ6 气管②。
３） 卸下 CAL VCUM SV 组的线束③。
４） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
５） 安装请按相反的步骤进行。
滤清器⑤的更换不切断空气也可能
货号 40000641 品名 FILTER
切断空气供给
3
2
4
1
CAL VCUM SV 组
5
维修调整要领书
7-1
为了防止突然的起动造成事故，请关掉电源后再进行操作。
7
ATC
当更换了 ATC 底座时，必须重新取得 MS 参数「ATC 偏差」。
（参照 4-7 项 MS 参数）

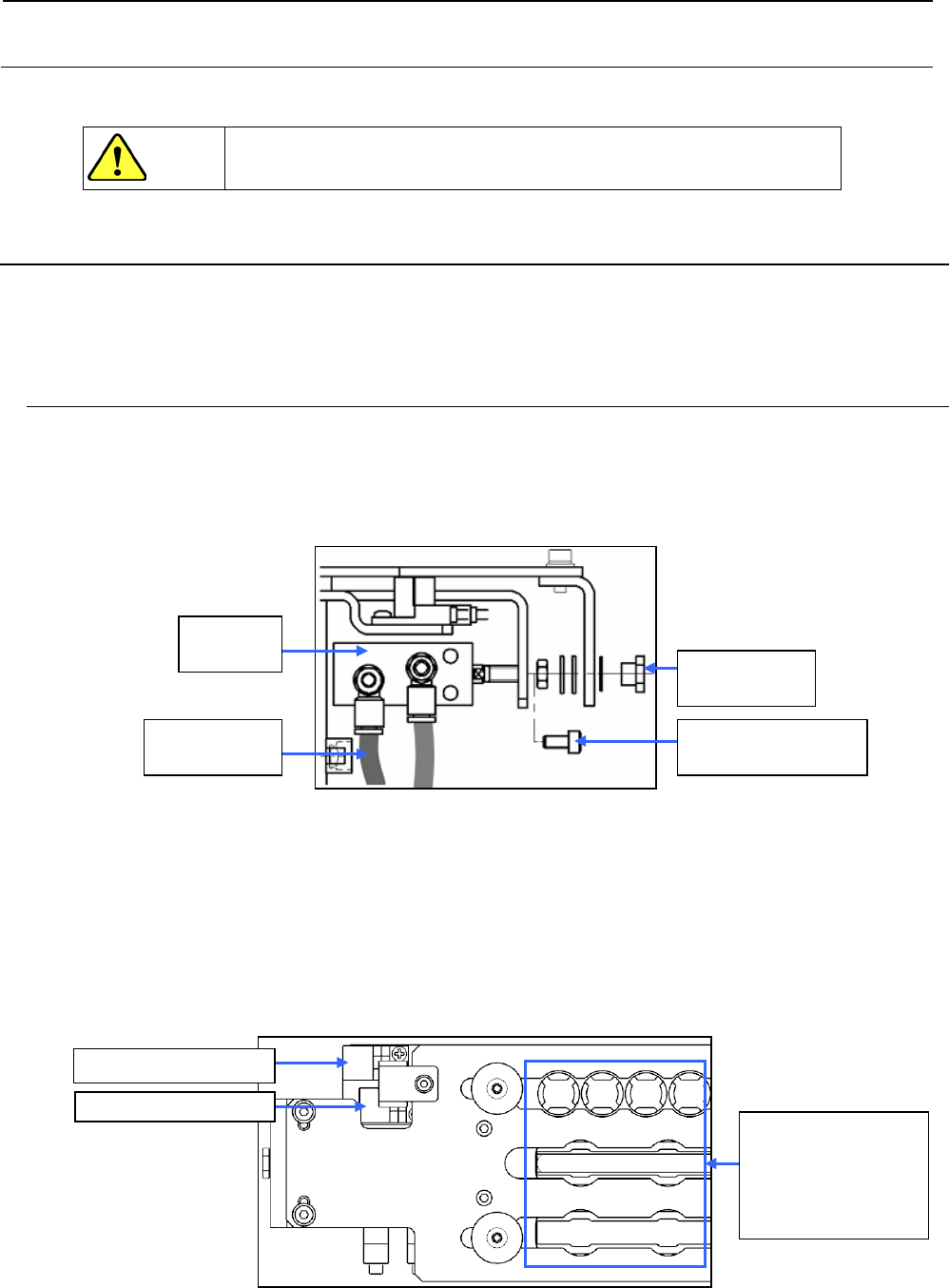

7-1．气缸的更换
１） 请关闭主体左下放的阀门。
２） 卸下 ATC 接头、六脚孔螺栓，再卸下气缸。（空气软管 φ4 也卸下。）
３） 请将速度控制器换装到新的气缸上。
图 7-1-1 气缸的更换
４） 请进行气缸杆部的固定位置调整。
在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整 ATC 气缸的
附属螺母和 ATC 接头。
此时，在 ATC 接头的螺丝部涂上锁定漆 242。
图 7-1-2 固定时调整位置
危险
BT0400251EA
空气软管φ4
40042709
气缸
SM6040802TN
内六角螺栓 M4×8
E3528729000
ATC接头
ATC开启传感器组件
ATC关闭传感器组件
调整的要求是，当滑
板处于打开状态时，
滑板的圆弧与底座的
孔的中心相一致。
