维修调整要领书 8-3 安装驱动气缸托架时，请把驱动气缸倒过来，按图 8-2-2 所示调整后进行安装。 图 8-2-2 < 注意 > 请在露出平面的工作台或台架上面，如图 8-2-3 所示倒过来作业。 图 8-2-3 驱动器气缸托架 驱动器气缸
维修调整要领书
8-2
8-2．驱动器气缸组的更换
１） 关闭主体电源
２） 切断主体总压缩空气（手阀）。
３） 请卸下左右的空气软管和插头。
４） 请从台架上拆下驱动器气缸托架的固定螺钉。（参照图 8-1）

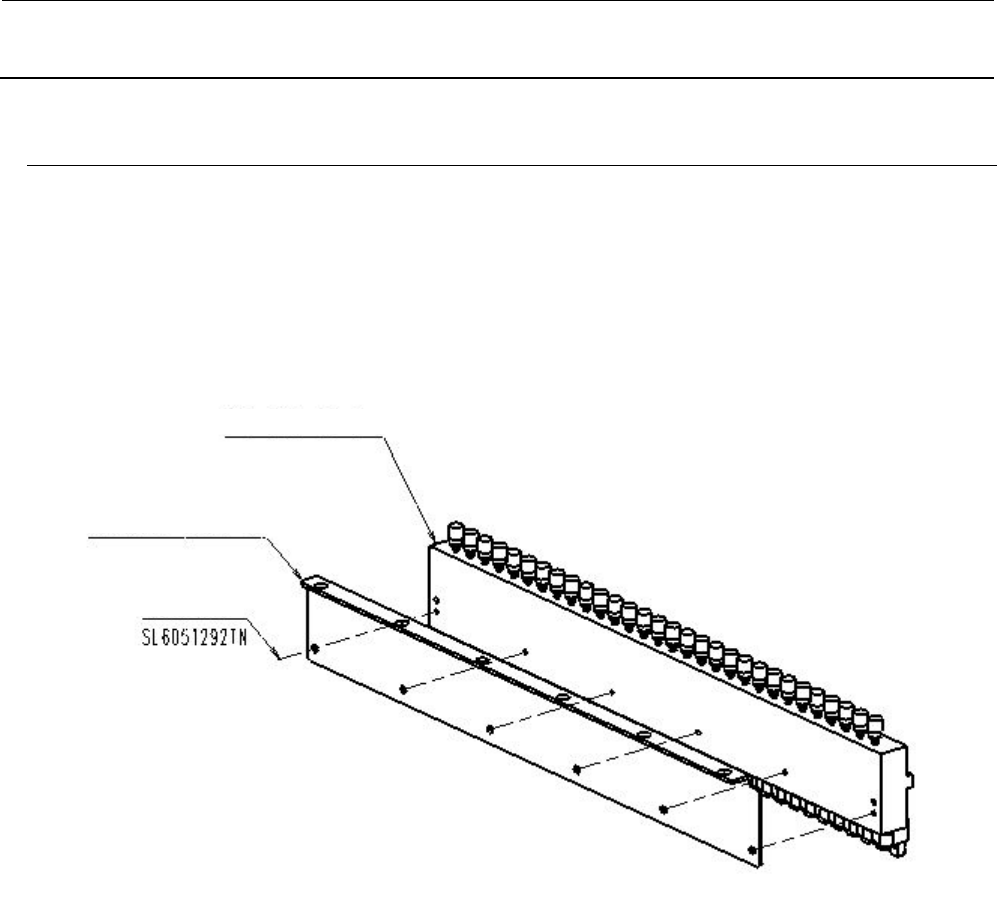

图 8-2-1
５） 更换新的驱动器气缸组。
６） 安装时，请按照相反的程序操作。
※ 如果驱动气缸已从驱动气缸托架上拆下，请进行后面所述的调整。
驱动器气缸
驱动器气缸托架
固定螺钉
维修调整要领书
8-3
安装驱动气缸托架时，请把驱动气缸倒过来，按图 8-2-2 所示调整后进行安装。
图 8-2-2
<注意>请在露出平面的工作台或台架上面，如图 8-2-3 所示倒过来作业。
图 8-2-3
驱动器气缸托架
驱动器气缸
维修调整要领书
8-4
8-3．驱动器气缸的速度控制调整
这是驱动器气缸的上升速度调整。
１） 从台架卸下需要调整的驱动器气缸组。（参照图８－１）
２） 连接空气软管和插头。
３） 打开主体总压缩空气和电源。
４） 用ＩＯ手动控制，连续驱动应调整的速度控制驱动器气缸。
５） 调整应调整的气缸的速度控制，目视检查其它气缸的动作。
６） 拧仅速度控制螺母，固定后再次确认。
７） 安装时，请按照相反的程序操作。
图 8-3-1
堀業陣崙
速度控制
