维修调整要领书 9-2 < 设置步骤 > 图 9-1-1-1 数字压力开关 １） 设置显示单位 ① 持续按 2 秒钟以上。（进入功能选择模式。） ② 用 或 使成为 的显示，按 。 ③ 用 或 使成为 的显示，按 。（单位设置显示为 MPa ） ２） 设置输出信号 ① 用 或 使成为 的显示，按 。 ② 用 或 使成为 的显示，按 。（变为磁滞设定模式） ③ 用 或 使成为 的显示，按 。（设置为输出反转。） ④ 用 或 使…
维修调整要领书
9-1
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
9
空气机器
9-1．数字压力开关的更换
１） 请使本体左下方的手柄阀处于关闭状态。
２） 请卸下护罩 FB。
３） 从数字压力开关上拆下φ6 气管和连接器。
４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
６） 安装后进行零位调整｡
请将压力计的“”“ ”按钮同时按 1 秒钟，把显示值调整到零位｡
※ 请把 φ6 空气管子从数字式压力开关上拆下，在此状态下进行调整｡
9-1-1．数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
危险
树脂固定座
面板托架
数字压力开关
维修调整要领书
9-2
<设置步骤>

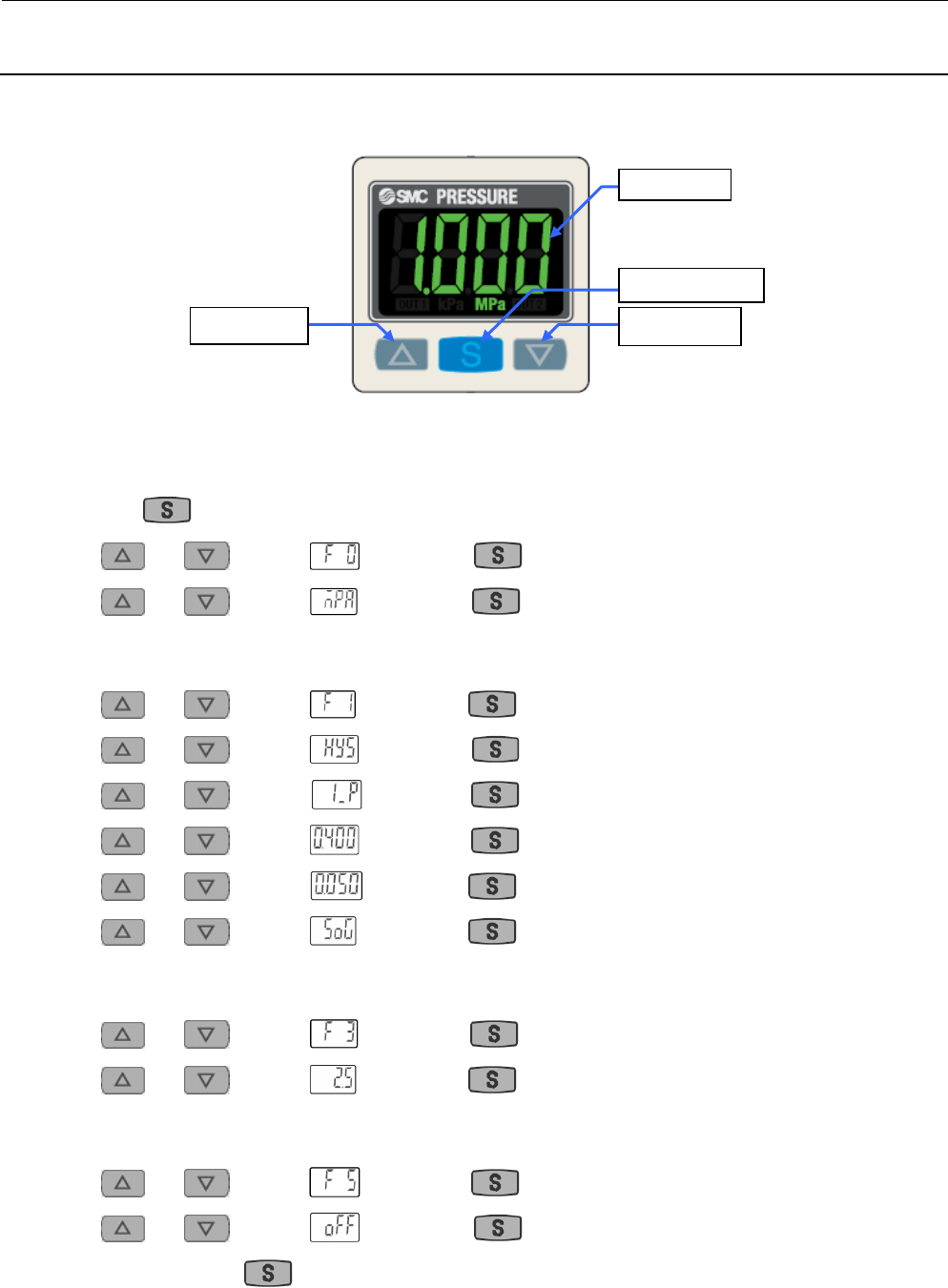

图 9-1-1-1 数字压力开关
１） 设置显示单位
① 持续按
2 秒钟以上。（进入功能选择模式。）
② 用
或 使成为 的显示，按 。
③ 用
或 使成为 的显示，按 。（单位设置显示为 MPa）
２） 设置输出信号
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。（变为磁滞设定模式）
③ 用
或 使成为 的显示，按 。（设置为输出反转。）
④ 用
或 使成为 的显示，按 。（阈值设定为 0.400MPa）
⑤ 用
或 使成为 的显示，按 。（磁滞设定为 0.050MPa）
⑥ 用
或 使成为 的显示，按 。（以 SW ON 设定为緑色显示）
３） 设置响应时间
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。（响应时间设定为 2.5ms 以下）
４） 设置为自动预置
① 用
或 使成为 的显示，按 。
② 用
或 使成为 的显示，按 。（设定为手动设置模式）
③ 连续 2 秒以上按下
，返回测定模式。
『△』按钮 『▽』按钮
LED显示
『S』按钮
维修调整要领书
9-3

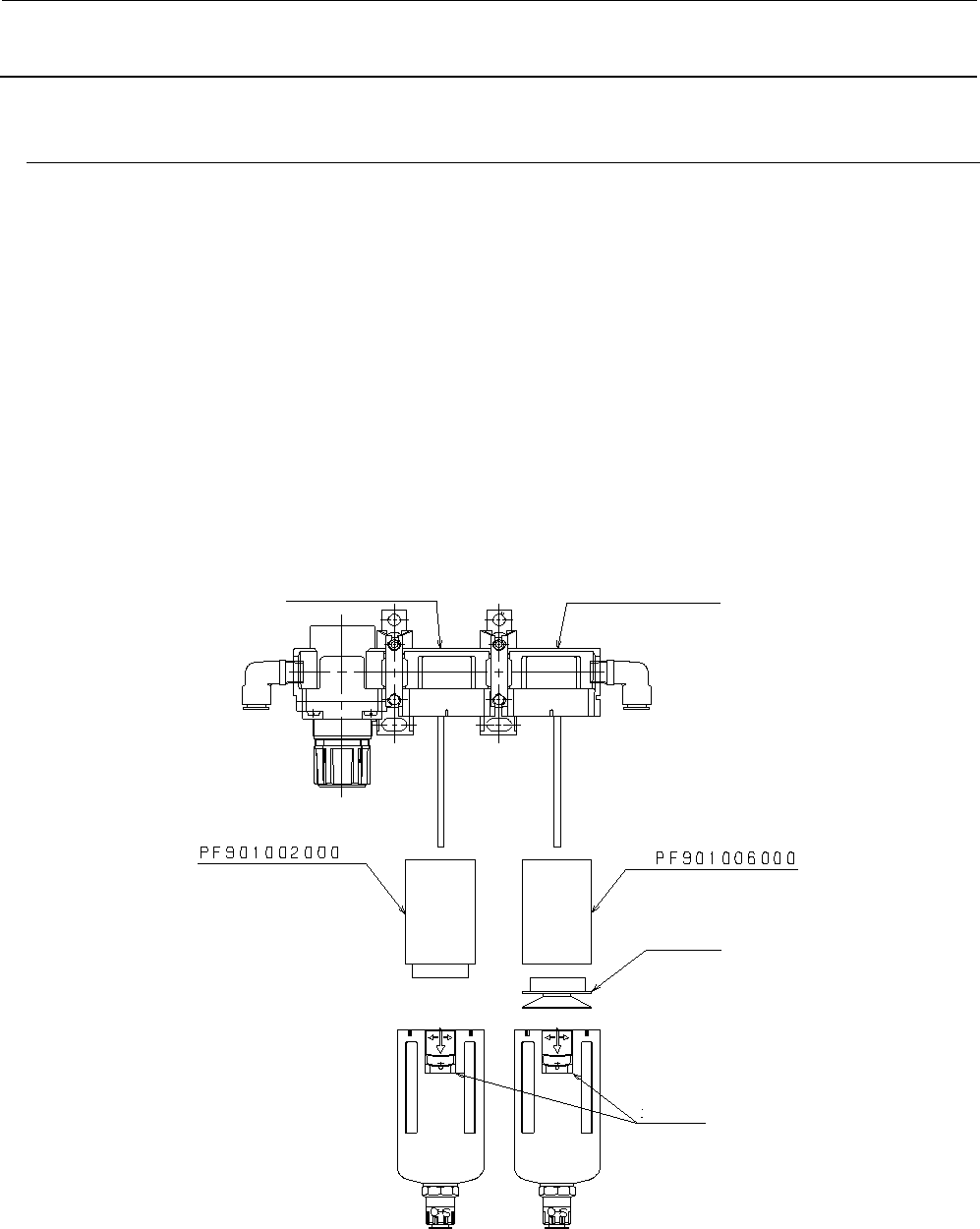

9-2．滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
过滤器滤芯的寿命为 2 年或是过滤器出现明显污染时｡
喷雾器
空气滤清器
滤清器Ａ
滤清器Ｂ
树脂零件
滑动部
