维修调整要领书 9-8 ４ ) 拧松固定吸气阀 ⑥ 的圆头小螺丝 (M3 × 5) ，卸下吸气阀、平垫圈。 ５ ) 把泵头板 ③ 擦拭干净，换上新的吸气阀。 ６ ) 把平垫圈放上，用涂上螺丝松动防止剂 ( 洛克泰特 242) 的圆头小螺钉 (M3 × 5) ，以 0.8N ・ m ，固定在 泵头板上。 ※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。 图 9-4- 12 真空泵的分解图
维修调整要领书

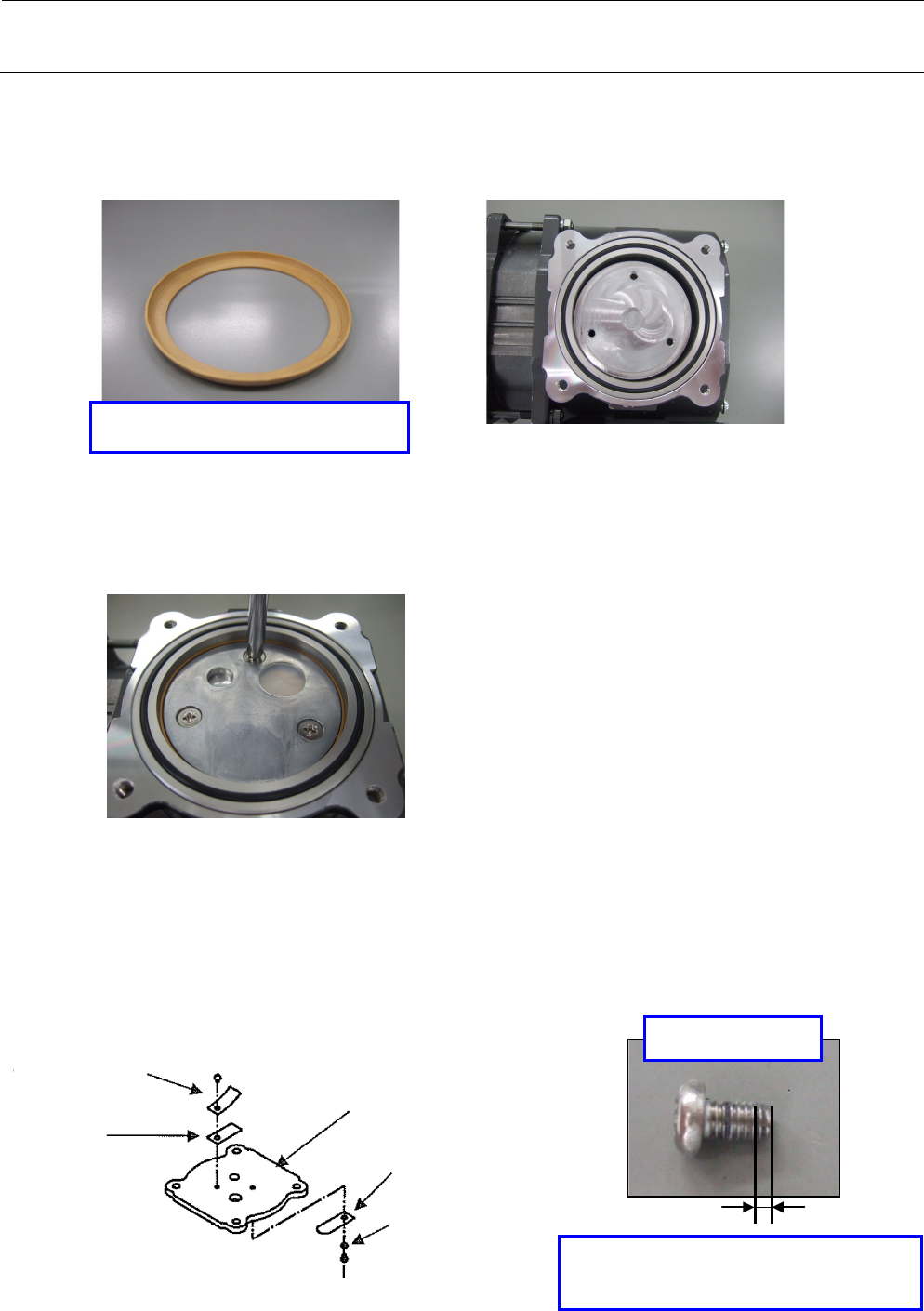

9-7
２) 把气缸清扫干净装上盒子①，把新的皮碗式密封件中心对准连接杆的皮碗式密封件安装部位中心，
用手将气缸推进去。
图 9-4-8 皮碗式密封件的方向 图 9-4-9 皮碗式密封件安装位置
３) 把新的吸气阀防干扰橡胶装上固定板后，放在皮碗式密封件上面，将涂好密封液(NK-4)的(M4×8)，
以 3.0N・m 紧固。
图 9-4-10 固定板安装
<更换吸气阀·排气阀>
１) 把圆头小螺钉(M3×5) ⑱ 拧松，卸下排气阀压板⑫和排气阀⑬。
２) 把泵头板③擦拭干净，换上新的排气阀。
３) 把排气阀压板放上，将涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固
定在泵头板上。
图 9-4-11 吸气阀安装图
※在螺丝帽端涂上 2～3 螺纹涂匀周围。
※螺丝尖端面切不可涂固定剂。
洛克泰特涂敷量
※ 请注意皮碗式密封件的方向。
吸气阀
平垫圈
排气阀压板
泵头板
排气阀
维修调整要领书
9-8
４) 拧松固定吸气阀⑥的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
５) 把泵头板③擦拭干净，换上新的吸气阀。
６) 把平垫圈放上，用涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固定在
泵头板上。
※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
图 9-4-12 真空泵的分解图
维修调整要领书
10-1
为了防止突然的起动，造成的事故，请关掉电源之后再操作
。
10
SW 类
10-1．按键开关的更换（EN 机型也相同）
① 原点开关
② 停止开关
③ 开始开关
④ 单循环开关
⑤ 维护保养开关
１） 要拆下开关时，请取下连接器后从护罩背侧转动开关，
向前面拔出拆下。
２） 安装时，请按照相反的程序安装。
图 10-1-2
危险
转动
开关
图 10-1-1
①
⑤
④
③
②
