４) 拧松固定吸气阀⑥的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
５) 把泵头板③擦拭干净，换上新的吸气阀。
６) 把平垫圈放上，用涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固定在
泵头板上。
※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。

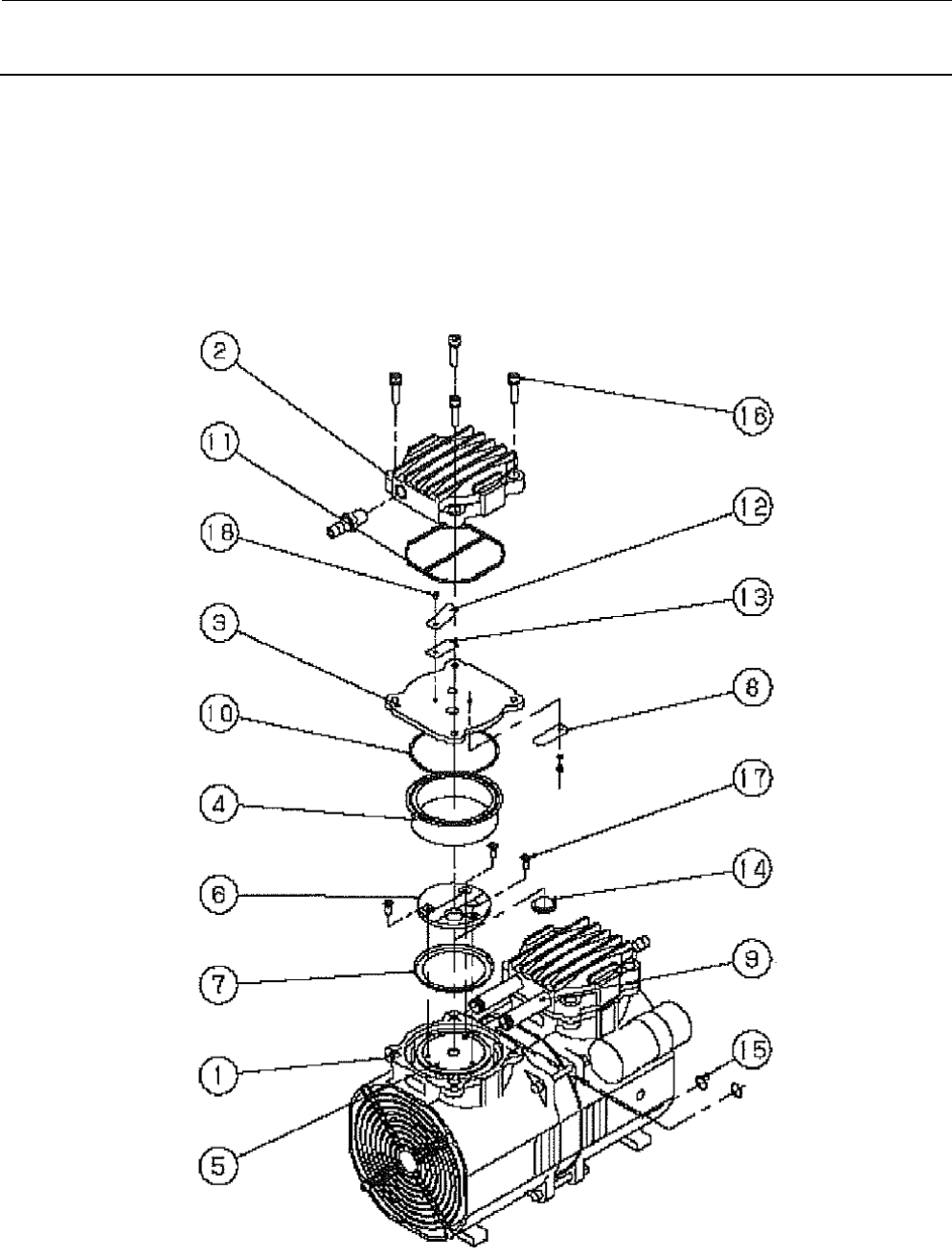

图 9-4-12 真空泵的分解图
维修调整要领书
10-1
为了防止突然的起动，造成的事故，请关掉电源之后再操作
。
10
SW 类

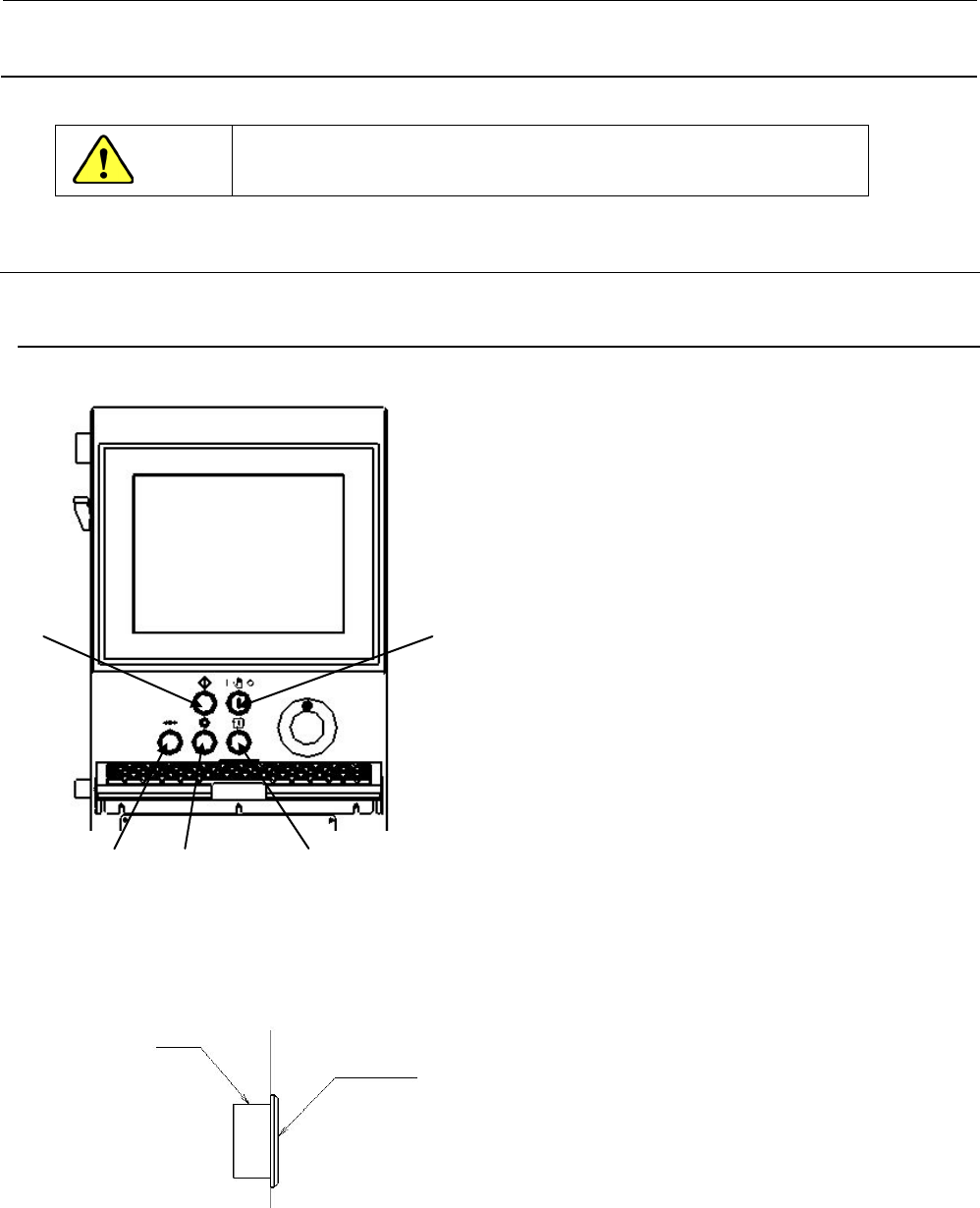

10-1．按键开关的更换（EN 机型也相同）
① 原点开关
② 停止开关
③ 开始开关
④ 单循环开关
⑤ 维护保养开关
１） 要拆下开关时，请取下连接器后从护罩背侧转动开关，
向前面拔出拆下。
２） 安装时，请按照相反的程序安装。
图 10-1-2
危险
转动
开关
图 10-1-1
①
⑤
④
③
②
维修调整要领书
10-2
10-2．紧急停止开关的更换

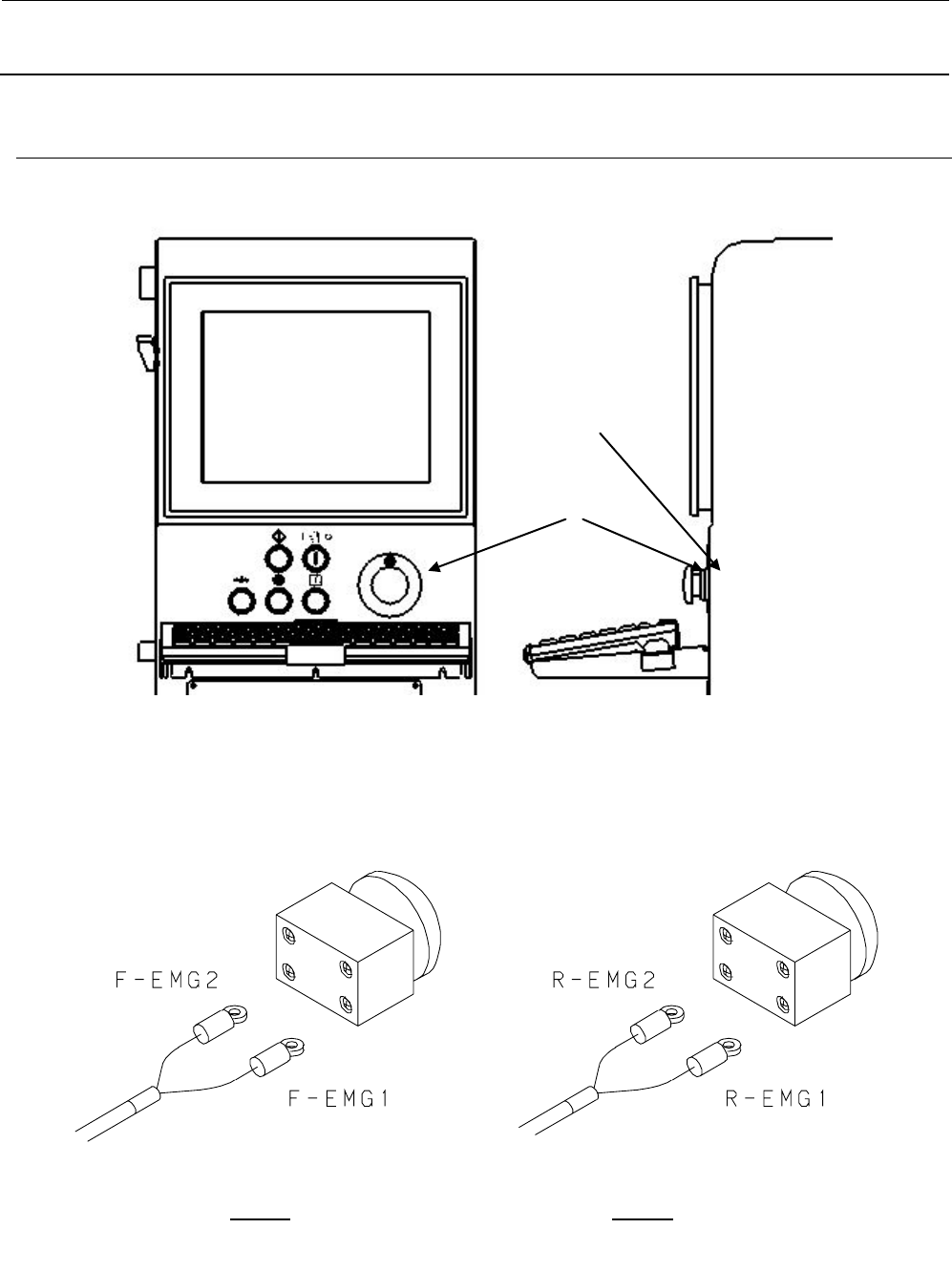

１）更换紧急停止开关时，转动①和②的旋钮，从护罩背面卸下开关。
图 10-2-1
２）用螺丝刀卸下开关背面连接的线束，更换开关。
图 10-2-2
※ 选择背侧式样的也请用同样的方法更换。
正面侧
背面侧（选项）
①
②
