维修调整要领书 10-4 10 -3- 2 ． 操作键 １） 卸下 2 个固定螺钉，更换操作键。更换后，请确认操作键可平稳地进入传感器侧 ｡ 〈注意〉安装时请注意方向性。 图 10-3-2 图 10-3-3 固定螺钉 门开关键 （选项） 固定螺钉 门开关键
维修调整要领书
10-3
10-3．护罩打开开关的更换
10-3-1．开关主体
１） 请从护罩打开开关本体束线的中继线上拔掉连接器。
２） 切断束线带，卸下固定螺丝（SL6042042TN），进行更换。
３） 安装时请按照相反的程序进行。
※ 属于后側置选项时请也用相同的方法更换｡

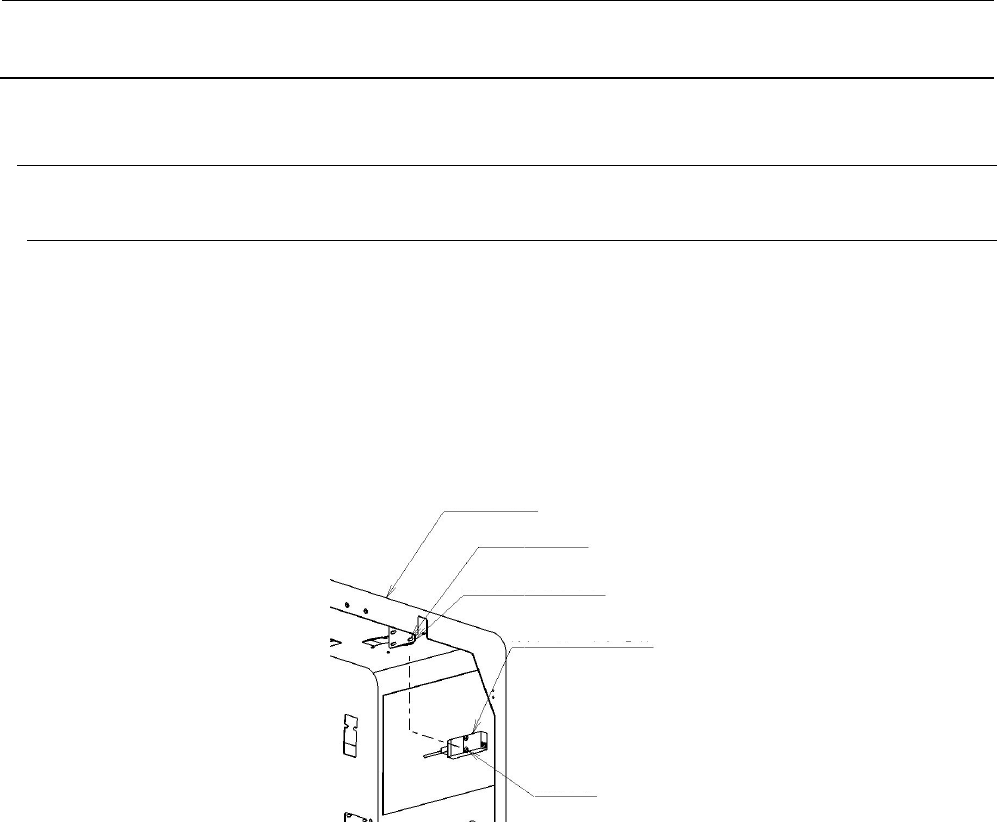

图 10-3-1
护罩 FUR
凸缘螺母
开关托架
护罩打开开关
止动螺钉
维修调整要领书
10-4
10-3-2．操作键
１） 卸下 2 个固定螺钉，更换操作键。更换后，请确认操作键可平稳地进入传感器侧｡
〈注意〉安装时请注意方向性。

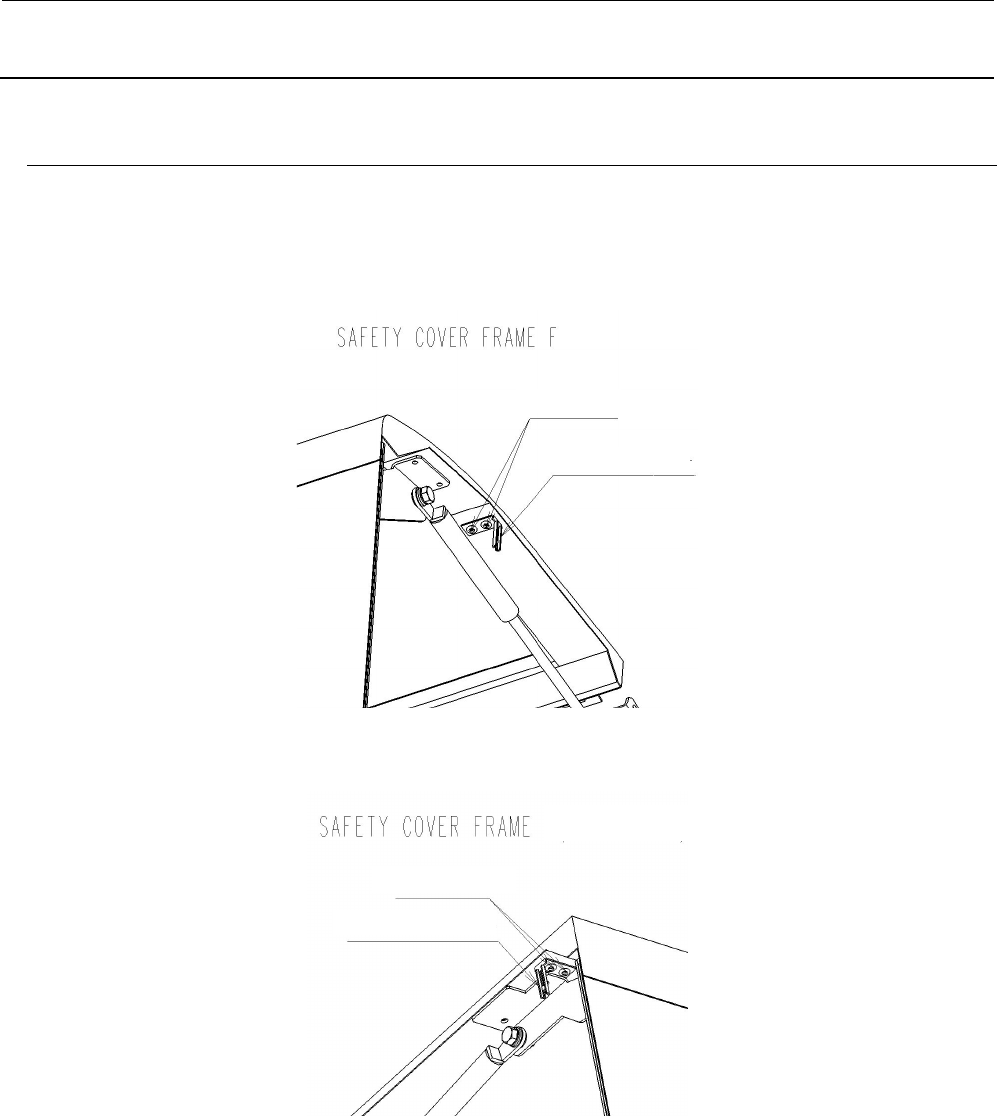

图 10-3-2
图 10-3-3
固定螺钉
门开关键
（选项）
固定螺钉
门开关键
维修调整要领书
11-1
为了防止突然的起动而造成的事故，请关掉电源之后再进行操作。
11
送料器跳起传感器的更换、调整
１） 如下图所示，检查更换哪个位置的传感器。

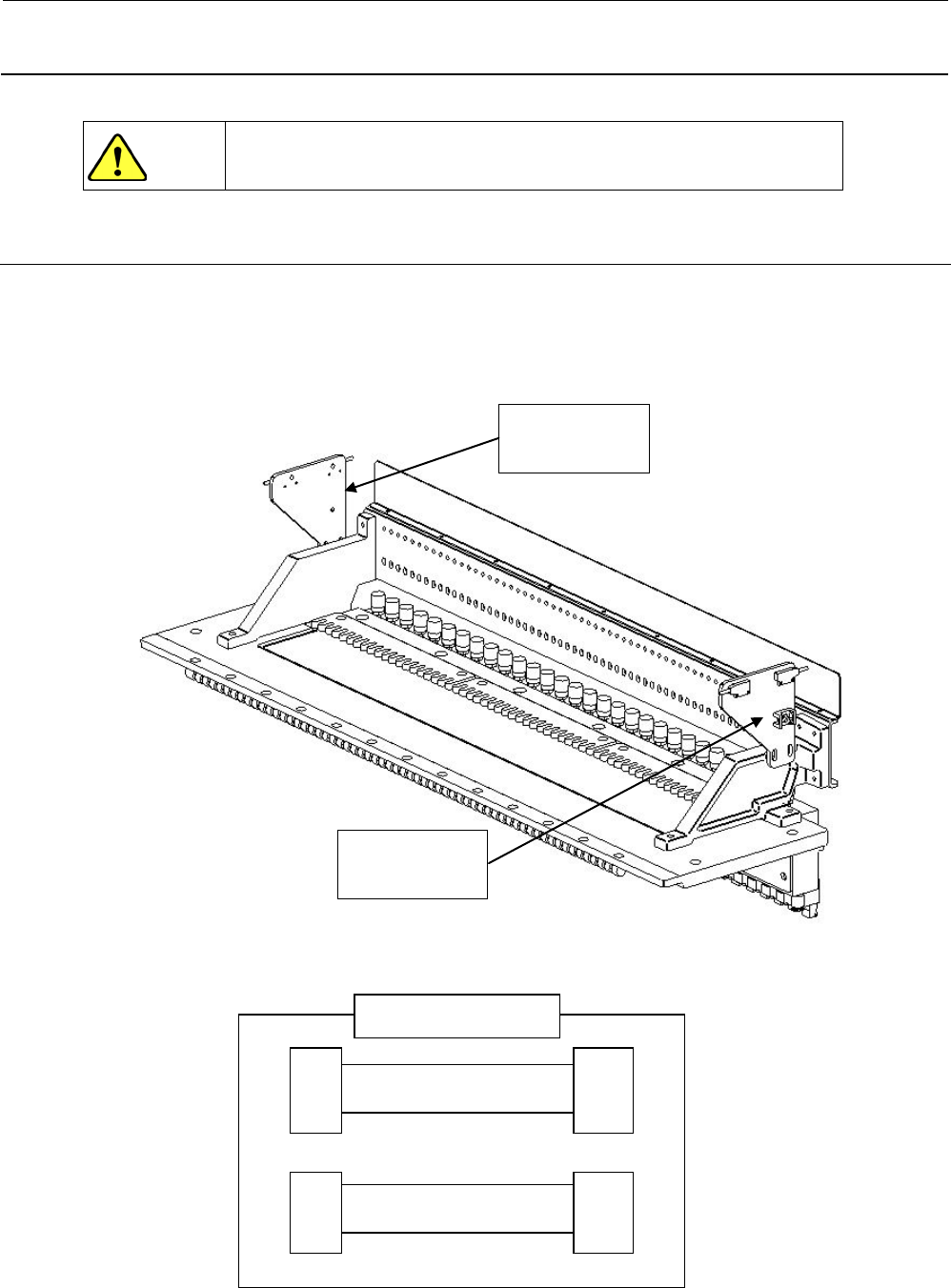

总体图
图 11-1
危险
正面左侧
（背面右侧）
正面右侧
（背面左侧）
台架（正面）
④
①
③
②
台架（背面）
⑧
⑤
⑦
⑥
传感器配置
