维修调整要领书
11-1
为了防止突然的起动而造成的事故，请关掉电源之后再进行操作。
11
送料器跳起传感器的更换、调整

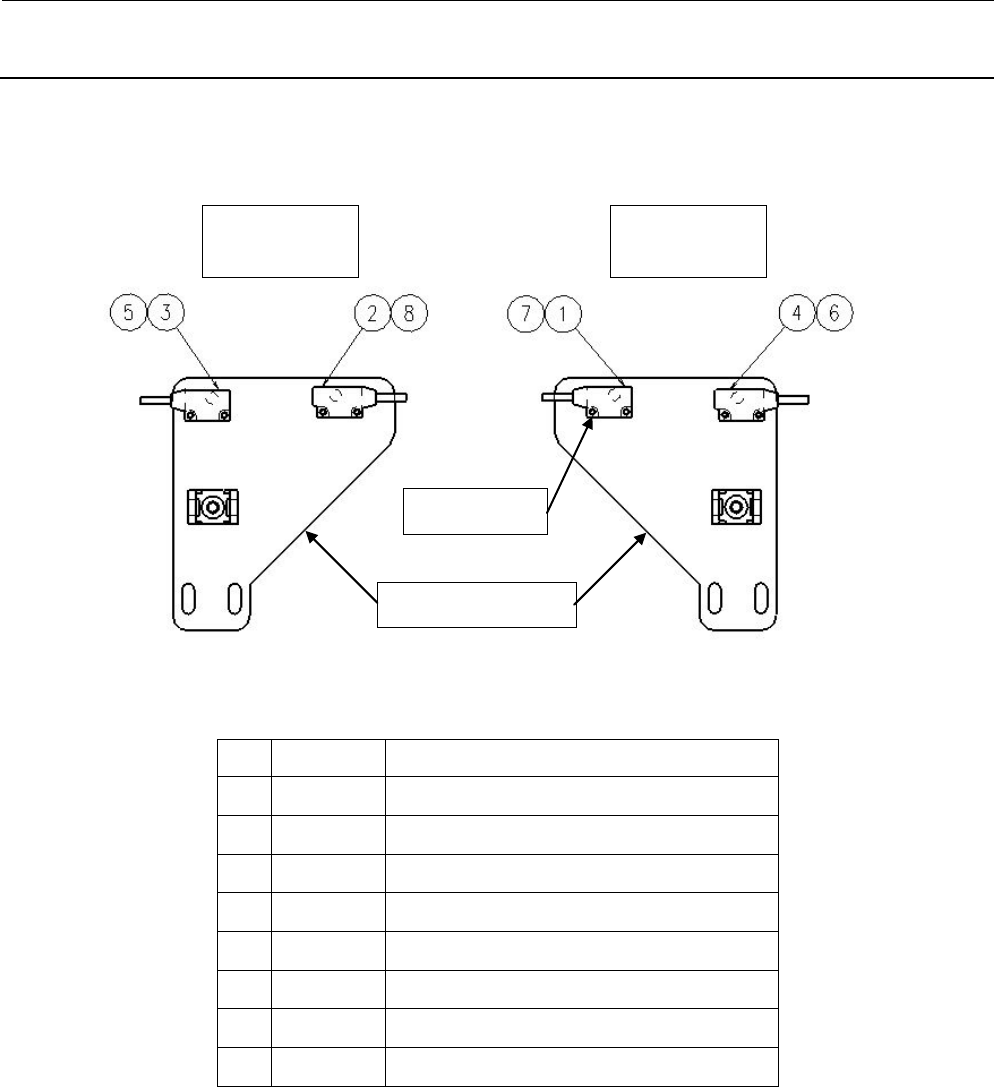

１） 如下图所示，检查更换哪个位置的传感器。
总体图
图 11-1
危险
正面左侧
（背面右侧）
正面右侧
（背面左侧）
台架（正面）
④
①
③
②
台架（背面）
⑧
⑤
⑦
⑥
传感器配置
维修调整要领书
11-2
２）请更换已核对的传感器｡
No.
货号
品名
①
40107229 FD-FLOAT (FF) SENS ASM
②
40107225 FD-FLOAT (FF) RECEIVE SENS ASM
③
40107226 FD-FLOAT (FR) SENS ASM
④
40107228 FD-FLOAT (FR) RECEIVE SENS ASM
⑤
40107232 FD-FLOAT (RF) SENS ASM
⑥
40107234 FD-FLOAT (RF) RECEIVE SENS ASM
⑦
40107235 FD-FLOAT (RR) SENS ASM
⑧
40107231 FD-FLOAT (RR) RECEIVE SENS ASM
正面左侧
（背面右侧）
正面右侧
（背面左侧）
FSD BRACKET
定位螺丝
维修调整要领书
11-3
３） 拆下托架后，请进行下述的传感器高度调整和检查光轴｡
① 高度调整

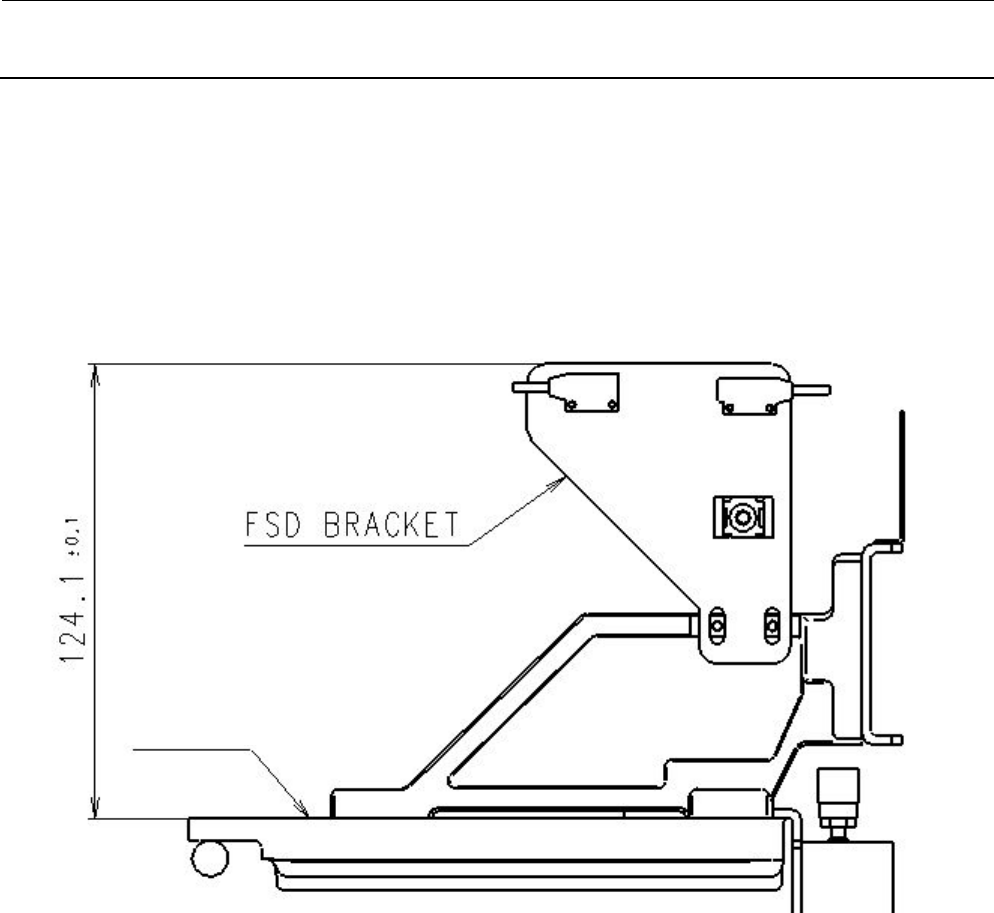

把ＦＳＤ支架上面调整到距离送料器上面 124.1±0.1mm 的高度，然后固定。
并且，前后方向的高度差也请调整到符合上述的范围。
左右（受光和投光）对称的 FSD 支架高度差为 0.1mm 以下。
② 检查光轴
请将各传感器的连接器连接到规定的位置上，接通主机的电源。
请确认受光侧的 LED 红色、绿色均亮灯。
（红色为动作指示灯。绿色为稳定指示灯。）
如光轴尚未对准，请从新调整①FSD 托架的高度。
４） 请安装送料器进行确认。
台架
