WTM-100D 耐磨测试机规格书.pdf
1 WTM-100D 耐磨测试机 产品简介： 耐磨测试机 适用于各种手 机、塑胶、手 机外壳、耳机 外壳司丝印、 电池丝印、键 盘 印字、电线 丝印、皮革等 各类电子产品 表面之喷油、 丝印等印刷体 作耐磨，评定 其 耐磨程度。
1

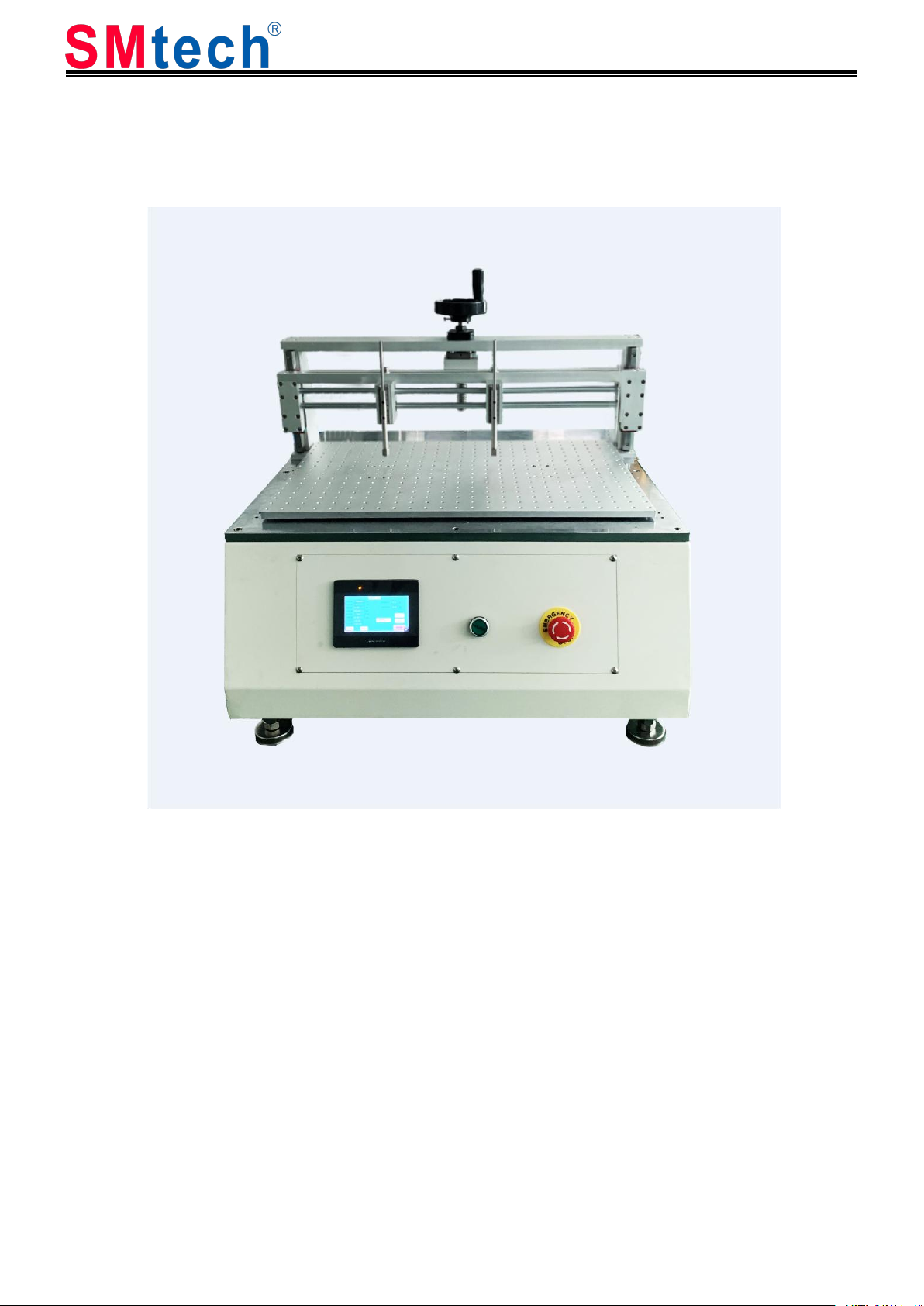

WTM-100D 耐磨测试机
产品简介：
耐磨测试机适用于各种手机、塑胶、手机外壳、耳机外壳司丝印、电池丝印、键盘
印字、电线丝印、皮革等各类电子产品表面之喷油、丝印等印刷体作耐磨，评定其
耐磨程度。
2
产品规格参数：
测试工位
2 个
测试荷重
150g、200g、300g、400g、500g、600g、
1000g
测试行程
0-100mm
测试速度
1~120 次可调
测试次数
1-99999999
控制方式
PLC+触摸屏
驱动方式
伺服电机
摩擦介质
橡皮条 2 条，酒精耐磨头 2 个
橡皮耐摩擦夹具
2 个
酒精耐摩擦夹具
2 个
滑块
THK 滑轨*2 组
砝码
钢材电镀
尺寸
500mm*600mm*600mm
重量
60kg
设备工作条件
1. 电源：AC220 50HZ
2. 环境温度：-10℃～35℃
3. 相对湿度：≤80%
4. 工作环境应清洁，无腐蚀性介质、无明显振源和电磁干扰.
设备配置清单
序号
名称
单位
数量
备注
1
测试本机
台
1
2
测试控制软件
套
1
3
PLC+触摸屏
套
1
4
伺服电机
套
1
减速机
套
1
5
橡皮条
个
2
3
6
酒精耐磨头
个
2
8
砝码
套
2
8
固定夹具
套
2
9
THK 滑轨
套
2
10
内六角扳手
套
1
11
急停装置
套
1
12
产品合格证
张
1
13
产品保修卡
张
1
14
产品说明书
本
1
