1 Nachrüstanleitung: Matrix Tray C hanger MTC an S-25 HM ( Option) SIPLACE 80 S -25 HM 1.6 Vorbereitende Arbeiten Ausgabe 01/01 14 Abb. 1.6.1 Gurtabfallrutsche und Abstandsbolzen ausbaue n Legende: 1. Gur tabfallrutsche …
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.6 Vorbereitende Arbeiten
13
9RU EHUHLW HQGH $ UEHLWH Q
WARNUNG
Am beweglichen und feststehenden Messer sowie am Abstreifer des Schneidgerätes besteht er-
höhte Verletzungsgefahr!
Fassen Sie niemals von unten in das Gerät oder von oben in den Leergurtleitkanal, auch nicht bei
verklemmtem Gurt, z. B. im Zusammenhang mit dem Abdocken des fahrbaren BE-Wechselti-
sches.
HINWEIS:
Lagern Sie alle ausgebauten Teile so, daß diese für eine spätere Zurückrüstung wieder zur Ver-
fügung stehen.
*XUWDEIDOOUXWVFKHXQG$EVWDQGVERO]HQDXVEDXHQ
HINWEIS
Die Nachrüstung des MTC erfolgt an S-25 HM (mit 6- oder 12-Segment-Kopf) am Stellplatz 1
UND / ODER Stellplatz 3.
Å Schalten Sie zum Abdocken des fahrbaren BE-Wechseltisches die Maschine und anschlie-
ßend die Druckluft zum Abdocken ein.
Å Docken Sie den fahrbaren BE-Wechseltisch von der Maschine ab und fahren ihn aus der Ma-
schine heraus.
Å Schalten Sie die Maschine AUS, trennen Sie die Maschine vom Netz, schalten Sie die Druck-
luftzuführung an der Drucklufteinheit ab und entlüften Sie das Nadelventil (siehe
GEFAHR-Text im Abschn. 1.4).
Å Demontieren Sie die Gurtabfallrutsche (je 1 Innensechskantschraube M5 links und rechts).
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.6 Vorbereitende Arbeiten Ausgabe 01/01
14
Abb. 1.6.1 Gurtabfallrutsche und Abstandsbolzen ausbauen
Legende:
1. Gurtabfallrutsche (ausgebaut)
2. Je 2 Abstandsbolzen links und rechts ausbauen
Å Entfernen Sie die je 2 Abstandsbolzen links und rechts komplett (siehe Abb. 1.6.2).
Bewahren Sie die Teile so auf, daß sie für eine spätere Zurückrüstung wieder zur Verfügung
stehen.
7UlJHUIU3LSHWWHQZHFKVOHUXQG/HHUJXUWOHLWNDQDODXVEDXHQ
VORSICHT
Stellen Sie sicher, daß während der folgenden Demontagearbeiten keine Schrauben / Kleinteile
in das Schneidgerät fallen.
WARNUNG
Bringen Sie nach Abbau des Leergurtleitkanals - vorbeugend gegen Verletzung, z. B. durch Ab-
rutschen - ein breites Isolierband auf der Schneidgerät-Oberseite an, so daß der Spalt zwischen
Abdeckblech und festem Messer komplett abdeckt wird. Dieses wird später im Ablauf wieder ent-
fernt.
Stellen Sie zudem im Zuge der Nachrüstung sicher, daß das Gefahrsymbol und der Gefahrtext
auf dem Abdeckblech des Schneidgerätes angebracht sind (siehe Abschn. 1.7.6).
2
1
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.6 Vorbereitende Arbeiten
15

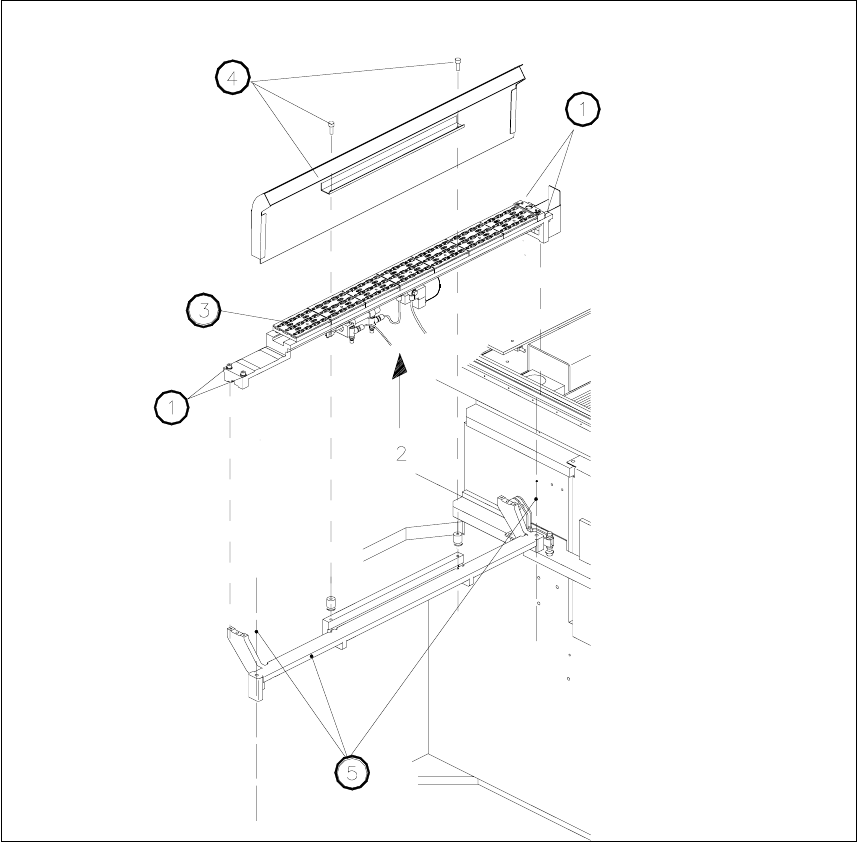

Abb. 1.6.2 Träger für Pipettenwechsler inkl. PPW und Leergurtleitkanal: EINZELN ausbauen
Legende:
1. Befestigung des Pipettenwechslers: 4 Innensechskantschrauben M4
2. Elektrischer und pneumatischer Anschluß auf Unterseite des PPW
3. Pipettenwechsler
4. Leergurtleitkanal (wird nur als ganze Einheit ausgebaut)
Befestigung: 2 Innensechskantschrauben M4
5. Träger für Leergurtleitkanal und Pipettenwechsler,
Befestigung am Maschinenständer: Je 1 Innensechskantschrauben M6, links und rechts
