SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) Ausgabe 01/01 1.6 Vorbereitende A rbeiten 17 Å Bauen Sie das Seitenbl ech lin ks ab (2 Innensec hskantschr auben M3) , da das große B le…

1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM

1.6 Vorbereitende Arbeiten Ausgabe 01/01

Å Lösen Sie die Befestigung des Pipettenwechslers (4 Innensechskantschrauben M4, Abb.

1.6.2) und heben Sie diesen etwas an.

Å Lösen Sie auf der Unterseite den elektrischen und pneumatischen Anschluß (siehe Abb. 1.6.2)

und nehmen Sie den Pipettenwechsler aus der Maschine heraus.

Å Bauen Sie den Leergurtleitkanal aus (2 Innensechskantschrauben M4).

Å Bauen Sie den Träger für Pipettenwechsler aus (je 1 Innensechskantschrauben M6, links und

rechts, siehe Abb. 1.6.2).

 $EGHFNEOHFK6WDXEDEGHFNXQJDXVEDXHQ

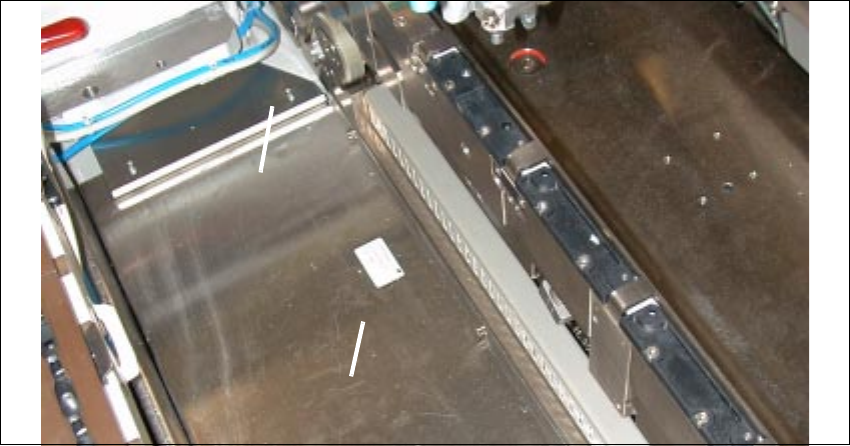

Abb. 1.6.3 Ausbau des Abdeckbleches (Staubabdeckung)

Legende:

1. Langes Blechteil, Befestigung: 3 Innensechskantschrauben M4

2. Seitenblech links und rechts, Befestigung: Je 2 Innensechskantschrauben M3

Å Bringen Sie am Schneidgerät - zur Sicherheit gegen Verletzung - auf der gesamten Länge ei-

nen breiten Klebestreifen über dem Spalt zwischen Abdeckblech und festem Messer an.

Å Bauen Sie das Abdeckblech (Staubabdeckung) im Bereich zwischen LP-Transport und BE-Be-

reitstellung aus (siehe Abb. 1.6.3).

Dieses Teil kann bei alten Maschinen aus schwarzem Kunststoff bestehen.

Zum Ausbau des Abdeckblechs:

Å Lockern Sie die Befestigung des Seitenblechs rechts (2 Innensechskantschrauben M3 mit

Halbrundkopf).





SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)

Ausgabe 01/01 1.6 Vorbereitende Arbeiten

Å Bauen Sie das Seitenblech links ab (2 Innensechskantschrauben M3), da das große Blech

sonst nicht entnommen werden kann.

Å Lösen Sie dann die Befestigung des langen Blechteils am Maschinenständer (3 Innen-

sechskantschrauben M4). Das Abdeckblech wird nicht mehr verwendet.

Å Bewahren Sie ALLE bisher ausgebauten Teile - mit Ausnahme des Abdeckblechs - für eine

später evtl. erforderliche Zurückrüstung auf.

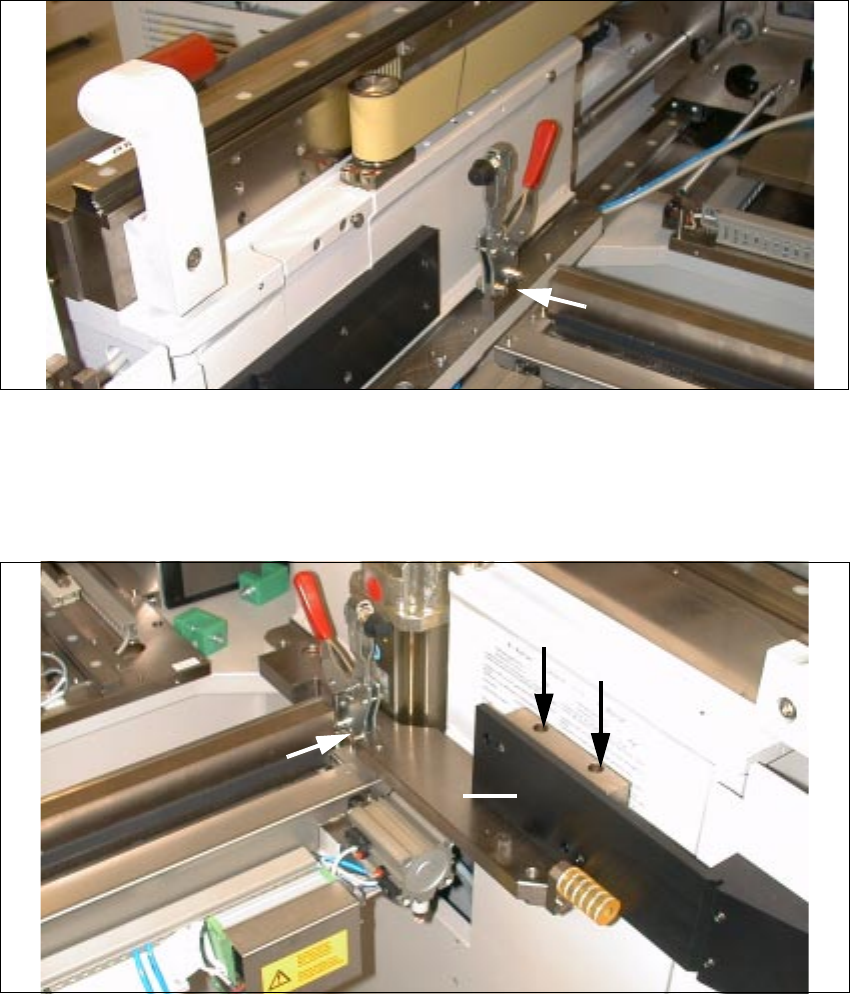

Abb. 1.6.4 Niederhalter links abbauen

Å Lösen Sie auf der linken Seite die Befestigung des BE-Tisch-Niederhalters auf der "Leiste BE-

Tisch" (2 x Innensechskantschrauben M6, Gr. 5) und entnehmen Sie den Niederhalter (siehe

Abb. 1.6.4). Der Niederhalter wird für eine spätere Zurückrüstung wieder benötigt.

Abb. 1.6.5 Niederhalter rechts und Gleitplatte rechts abbauen







1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM

1.6 Vorbereitende Arbeiten Ausgabe 01/01

Legende zu Abb. 1.6.5 (siehe links unten):

1. Niederhalter, rechts, abbauen

2. Gleitplatte, rechts, abbauen

3. Befestigung der Gleitplatte: 2 Innensechskantschrauben M6 x 70

Å Bauen Sie die Gleitplatte rechts (schwarzes Kunststoffteil) vom Maschinenständer ab

(2 Innensechskantschrauben M6, Gr. 5), wie oben dargestellt.

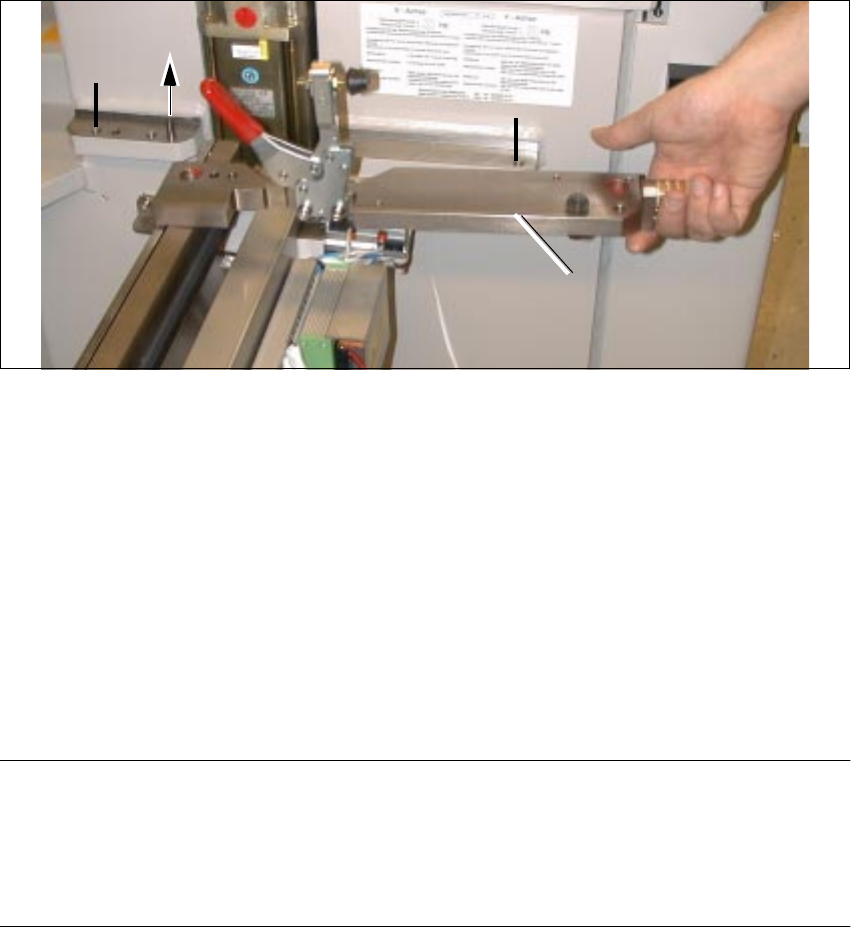

Abb. 1.6.6 "Leiste BE-Tisch" ausbauen

Legende:

1. Befestigung der "Leiste BE-Tisch": 2 Innensechskantschrauben M10 x 25

2. Ausbaurichtung "Leiste BE-Tisch"

3. "Leiste BE-Tisch", ausgebaut

Å Bauen Sie die "Leiste BE-Tisch" auf der rechten Seite vom Maschinenständer ab (2 Innen-

sechskantschrauben M10, Gr. 8 lösen) und ziehen Sie die Platte nach oben vom Zentrierstift

ab.

HINWEIS:

Die "Leiste BE-Tisch" wird ersetzt durch die neue "Leiste BE-Tisch" mit FREIFRÄSUNG, Art.-Nr.

00334697-03 (siehe Abb. 1.7.2).

Dies bedeutet, daß der Niederhalter, der Puffer und das Zentrierstück auf die neue Platte umge-

baut werden müssen, wie nachfolgend im Abschn. 1.7.1 beschrieben. 
