1 Nachrüstanleitung: Matrix Tray C hanger MTC an S-25 HM ( Option) SIPLACE 80 S -25 HM 1.6 Vorbereitende Arbeiten Ausgabe 01/01 18 Legende zu Abb. 1.6.5 (siehe l inks unten): 1. Niederha lter , rechts, ab bauen 2. Glei t…
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.6 Vorbereitende Arbeiten
17
Å Bauen Sie das Seitenblech links ab (2 Innensechskantschrauben M3), da das große Blech
sonst nicht entnommen werden kann.
Å Lösen Sie dann die Befestigung des langen Blechteils am Maschinenständer (3 Innen-
sechskantschrauben M4). Das Abdeckblech wird nicht mehr verwendet.
Å Bewahren Sie ALLE bisher ausgebauten Teile - mit Ausnahme des Abdeckblechs - für eine
später evtl. erforderliche Zurückrüstung auf.
Abb. 1.6.4 Niederhalter links abbauen
Å Lösen Sie auf der linken Seite die Befestigung des BE-Tisch-Niederhalters auf der "Leiste BE-
Tisch" (2 x Innensechskantschrauben M6, Gr. 5) und entnehmen Sie den Niederhalter (siehe
Abb. 1.6.4). Der Niederhalter wird für eine spätere Zurückrüstung wieder benötigt.
Abb. 1.6.5 Niederhalter rechts und Gleitplatte rechts abbauen
1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option) SIPLACE 80 S-25 HM
1.6 Vorbereitende Arbeiten Ausgabe 01/01
18
Legende zu Abb. 1.6.5 (siehe links unten):
1. Niederhalter, rechts, abbauen
2. Gleitplatte, rechts, abbauen
3. Befestigung der Gleitplatte: 2 Innensechskantschrauben M6 x 70
Å Bauen Sie die Gleitplatte rechts (schwarzes Kunststoffteil) vom Maschinenständer ab
(2 Innensechskantschrauben M6, Gr. 5), wie oben dargestellt.
Abb. 1.6.6 "Leiste BE-Tisch" ausbauen
Legende:
1. Befestigung der "Leiste BE-Tisch": 2 Innensechskantschrauben M10 x 25
2. Ausbaurichtung "Leiste BE-Tisch"
3. "Leiste BE-Tisch", ausgebaut
Å Bauen Sie die "Leiste BE-Tisch" auf der rechten Seite vom Maschinenständer ab (2 Innen-
sechskantschrauben M10, Gr. 8 lösen) und ziehen Sie die Platte nach oben vom Zentrierstift
ab.
HINWEIS:
Die "Leiste BE-Tisch" wird ersetzt durch die neue "Leiste BE-Tisch" mit FREIFRÄSUNG, Art.-Nr.
00334697-03 (siehe Abb. 1.7.2).
Dies bedeutet, daß der Niederhalter, der Puffer und das Zentrierstück auf die neue Platte umge-
baut werden müssen, wie nachfolgend im Abschn. 1.7.1 beschrieben.
1
1
3
2
SIPLACE 80 S-25 HM 1 Nachrüstanleitung: Matrix Tray Changer MTC an S-25 HM (Option)
Ausgabe 01/01 1.7 Einbau des Nachrüstsatzes
19
(LQEDXGHV1DFKUVWVDW]HV
WARNUNG
Beachten Sie Sicherheitshinweise zum Schneidgerät (siehe Abschn. 1.6).
1HXH/HLVWH%(7LVFKNRPSOHWWLHUHQ

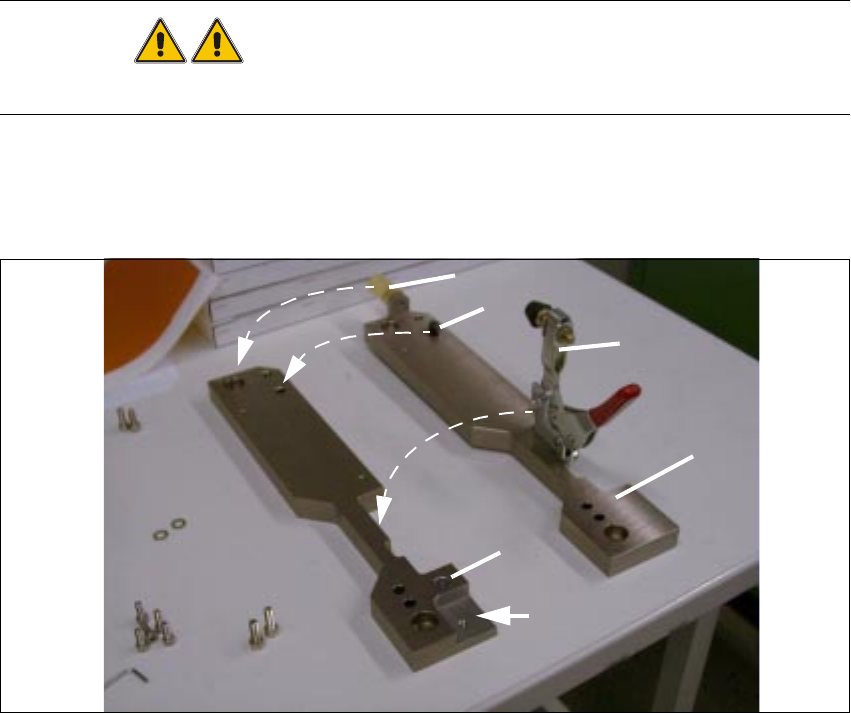

Abb. 1.7.1 Anschlag, Niederhalter und Zentrierstück auf neuer "Leiste BE-Tisch" montieren
/HJHQGH
1. Neue "Leiste BE-Tisch"
2. Freifräsung
3. Alte, ausgebaute "Leiste BE-Tisch"
4. BE-Tisch-Anschlag umsetzen
5. Niederhalter umsetzen
6. Zentrierstück umsetzen (siehe auch Detail, Abb. 1.7.2)
5
4
3
6
1
2
